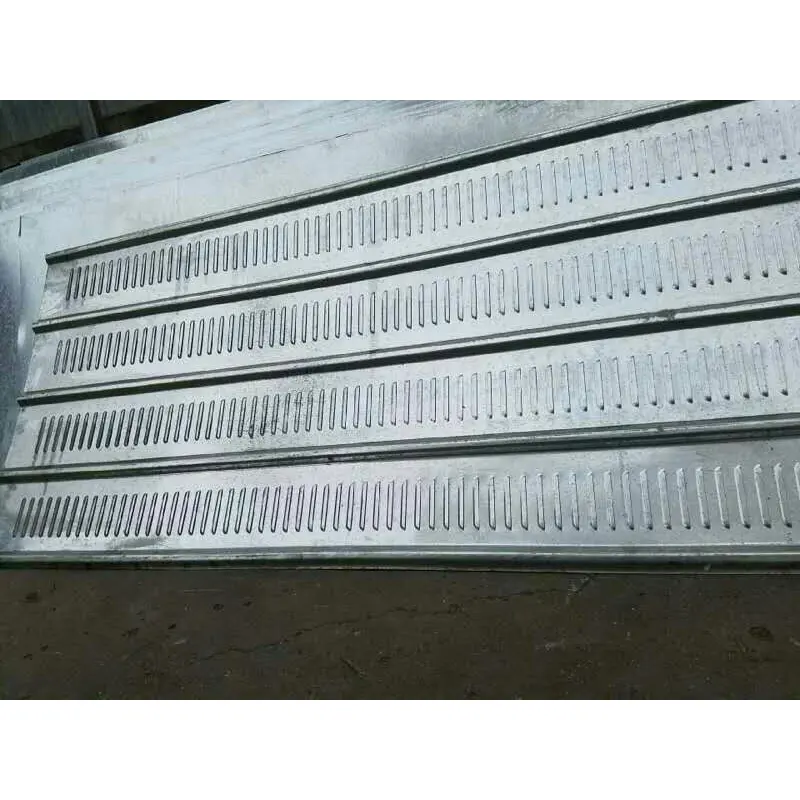

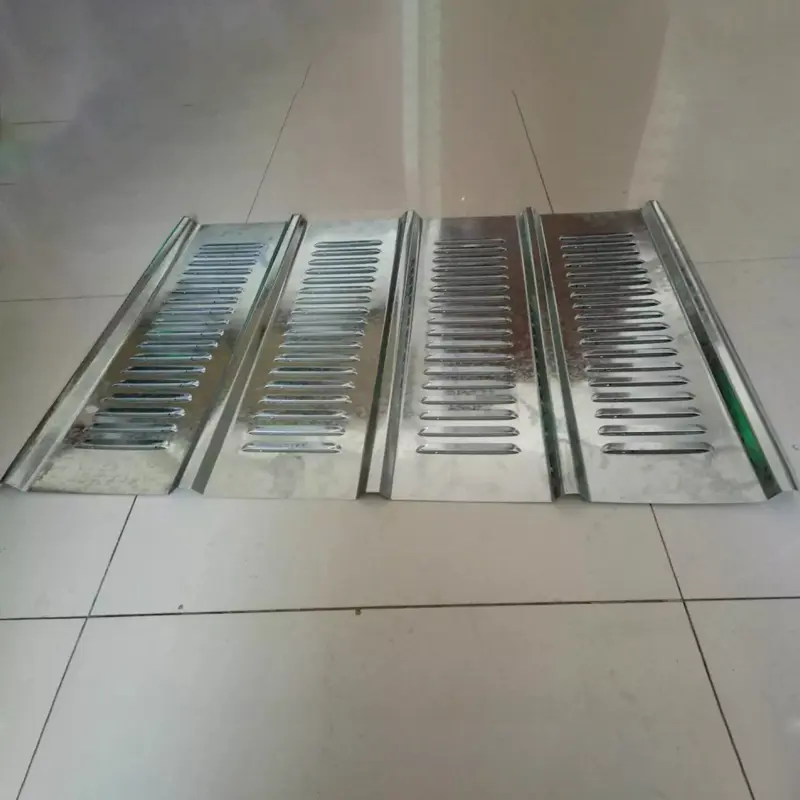

Geperforeerde platen met lamellen zijn functionele architecturale panelen die zijn gemaakt door metalen platen te verwerken met behulp van snelle precisie-stempelapparatuur om een structuur van schuine, lamelachtige openingen te vormen. In tegenstelling tot standaard geperforeerde panelen (die zijn voorzien van rechte gaten zoals cirkels of vierkanten), hebben geperforeerde lamellenpanelen schuine lamellen. Dit ontwerp laat lucht door de diagonale kanalen stromen terwijl de horizontale zichtlijn wordt geblokkeerd, waardoor een "geventileerd maar toch ondoorzichtig" effect wordt bereikt.
Q235 Gegalvaniseerd staal:Het meest voorkomende materiaal in de bouw. Oppervlakken zijn behandeld met thermisch verzinken en elektrostatische poedercoating (laagdikte ≥60 μm), waardoor ze 500 uur zoutsproeitesten doorstaan zonder afbladderen of roesten. Testnorm: ASTM B117 / ISO 9227. Laboratoriumrapporten zijn op aanvraag verkrijgbaar.
304 roestvrij staal:Gebruikt voor buitenomgevingen die een hoge corrosieweerstand vereisen of voor decoratieve projecten.
Aluminiumlegering:Gebruikt voor projecten met gewichtsbeperkingen of projecten die compatibiliteit vereisen met aluminium-magnesium-mangaan dakpanelen.
Productieproces en specificaties:Het systeem wordt geproduceerd met behulp van snelle, nauwkeurige, volledig geautomatiseerde ponslijnen en ondersteunt verschillende materialen, waaronder geperforeerde, kleurgecoate stalen spoelen, aluminium spoelen en roestvrijstalen platen. Standaarddiktes variëren van 0,5 mm tot 2,0 mm (dunne platen: 0,5–1,0 mm; dikke platen: 1,0–2,0 mm). Typische lamelhoeken zijn 45°–60°, met een open ruimteverhouding van 40%–60%. Standaard plaatformaten zijn 1000×2000 mm en 1250×2500 mm; aangepaste formaten zijn op aanvraag beschikbaar.
Oppervlaktebehandeling:Gegalvaniseerde staalplaten kunnen worden afgewerkt met elektrostatische poedercoating. De kleuren worden aangepast volgens de RAL-normen (veel voorkomende kleuren zijn donkergrijs, lichtgrijs, koningsblauw en donkergroen).
De akoestische prestaties van geperforeerde lamellenpanelen worden ondersteund door concrete experimentele gegevens. Systematisch onderzoek uitgevoerd door het Architectural Acoustics Laboratory van de National Cheng Kung University (Taiwan) op microgeperforeerde horizontale lamellenpanelen heeft aangetoond dat de gemiddelde geluidsreductie varieert van minimaal 4 dB tot maximaal 15 dB. Belangrijke variabelen die de akoestische prestaties beïnvloeden zijn onder meer de lengte van de lamellen, de dikte van de lamellen, de structurele configuratie (enkelzijdige versus dubbelzijdige perforatie), de hoek van de lamellen en de afstand tussen de lamellen.
Geperforeerde lamellenpanelen faciliteren natuurlijke ventilatie en drukontlasting door schuine perforaties in de lamellen, waardoor de windweerstand effectief wordt verminderd. Bij gebruik in bouwhekken vermindert het luchtstroomontwerp met lamellen de windweerstand met meer dan 30% in vergelijking met traditionele massieve barrières, gebaseerd op vergelijkende berekeningen van de windbelasting. De panelen zijn ontworpen om te voldoen aan de lokale windbelastingsvereisten in overeenstemming met de toepasselijke bouwvoorschriften (bijv. GB 50009 / EN 1991), waarbij de werkelijke prestaties worden geverifieerd door structurele berekeningen en projectspecifieke windbelastingbeoordelingen. Dit maakt ze geschikt voor tyfoongevoelige en winderige kustgebieden.
De corrosiebestendigheid van de geperforeerde lamellenpanelen wordt verzekerd door een dubbel processysteem: thermisch verzinken gevolgd door elektrostatische poedercoating. Een gegalvaniseerde basislaag wordt gecombineerd met een bij hoge temperatuur uitgeharde polyester poedercoating voor buitengebruik (≥60 μm dik). De panelen zijn bestand tegen 500 uur zoutsproeitests zonder afbladderen of roesten, in overeenstemming met ASTM B117 / ISO 9227. Testrapporten van derden zijn op aanvraag verkrijgbaar en de levensduur buiten wordt geschat op 5–10 jaar onder normale omgevingsomstandigheden.
Het materiaal is gemaakt van Q235 gegalvaniseerd staal en biedt een uitstekende druksterkte, terwijl het lamellenstansproces een hoge maatprecisie garandeert. Bij raildoorvoertoepassingen (ventilatie en regendichte luiken) combineert de structuur naar voren gerichte geperforeerde lamellenpanelen met regenschotten aan de achterkant om de luchtstroom en bescherming tegen weersinvloeden in evenwicht te brengen. Voor de voedingscompartimenten van gemotoriseerde apparatuur kan geluidsabsorberend materiaal van 5-10 mm op de lamellenstructuur worden aangebracht om het geluid te dempen.
Grootschalige decoratie en geluidsabsorptie van openbare gebouwen:Deze gelouverde geperforeerde platen worden gebruikt voor decoratie en akoestische behandeling in grote projecten zoals luchthavens, treinstations, stadions, tentoonstellingscentra en metrostations.
Bouw hamsteren:Het geperforeerde rooster met lamellen heeft een modulair ontwerp met vastgeboute montage, waardoor lassen ter plaatse niet meer nodig is. Het ondersteunt meer dan 5 keer hergebruik en beschikt over een staalrecycleerbaarheidspercentage van 95%.
Apparatuurventilatie en warmteafvoer:Deze lamellen worden gebruikt als warmteafvoerpanelen voor apparatuurbehuizingen en zijn doorgaans vervaardigd van roestvrij staal, gegalvaniseerd staal of aluminium (dikte: 0,8–2 mm), waardoor ze effectieve ventilatie en warmteafvoer bieden en tegelijkertijd stof- en spatbescherming bieden.
Alle hieronder vermelde parameters zijn gebaseerd op standaardproductie in de fabriek of op tests waarnaar wordt verwezen. Maatwerk is mogelijk om aan specifieke projectvereisten te voldoen.
| Prestatiestatistiek | Parameter/specificatie | Opmerkingen / Testbasis |
|---|---|---|
| Basismateriaal | Q235 gegalvaniseerd staal / 304 roestvrij staal / aluminiumlegering | Geselecteerd op basis van omgeving |
| Standaard dikte | 0,5–2,0 mm | Dun: 0,5–1,0 mm; Dikte: 1,0–2,0 mm |
| Kantelhoek van de jaloezie | 45°–60° | Standaard ontwerp |
| Open gebiedsverhouding | 40%–60% | Brengt afscherming en ventilatie in evenwicht |
| Oppervlaktebehandeling | Thermisch verzinken + elektrostatisch poedercoaten | Laagdikte ≥60 μm |
| Zoutsproeitest | ≥500 uur | ASTM B117 / ISO 9227; rapport beschikbaar |
| Gemiddelde ruisonderdrukking | 4–15 dB | Geverifieerd in akoestisch laboratorium |
| Prestaties bij windbelasting | Ontworpen om te voldoen aan de windbelastingvereisten van GB 50009 / EN 1991 | Luchtgeleidende lamellenstructuur; projectspecifieke verificatie |
| Visuele screening | Blokkeert meer dan 90% van de horizontale zichtlijn | Gemeten op 1 m afstand, loodrecht aanzicht |
| Standaard paneelgrootte | 1000×2000 mm / 1250×2500 mm | Aanpasbaar |
1. Ventilatie zonder zicht (unieke functionaliteit).Het schuine lamellenontwerp creëert een overlap, gezien vanaf de voorkant, waardoor meer dan 90% van de zichtlijn van buitenaf wordt geblokkeerd, terwijl een natuurlijke luchtstroom mogelijk wordt gemaakt, waardoor privacybescherming in evenwicht wordt gebracht met ventilatie en warmteafvoer. Visuele afscherming wordt gemeten op een afstand van 1 meter loodrecht op het paneeloppervlak.
2. Geverifieerde akoestische prestaties (reductie van 4–15 dB).Laboratoriumtests bevestigen een gemiddelde geluidsreductie van 4–15 dB; De prestaties kunnen verder worden verbeterd door geluidsabsorberende katoenen of micro-geperforeerde panelen toe te voegen.
3. Corrosiebestendigheid en duurzaamheid (zoutsproeiverificatie na 500 uur).Dubbele anticorrosiebescherming (thermisch verzinken plus elektrostatische poedercoating) zorgt ervoor dat er geen afbladdering of roest ontstaat na 500 uur zoutsproeitesten volgens ASTM B117 / ISO 9227; buitenlevensduur van 5–10 jaar.
4. Modulaire montage en herbruikbaarheid.Door het modulaire ontwerp met boutverbindingen is lassen ter plaatse niet meer nodig; panelen kunnen minstens vijf keer worden hergebruikt, met een staalrecyclingpercentage van 95%.
5. Flexibel materiaal en specificatieaanpassing.Verkrijgbaar in diverse materialen zoals Q235 gegalvaniseerd staal, RVS en aluminium; plaatdikte, afmetingen en kleuren kunnen worden aangepast om aan specifieke projectvereisten te voldoen.
1.Decoratieve en geluidsabsorberende systemen voor grote openbare gebouwen zoals luchthavens, treinstations, stadions, tentoonstellingscentra en metrostations.
2.Afscherming van bouwplaatsen voor wegwerkzaamheden, uitgraving van metrolijnen en renovatie van woningen (waarvoor windweerstand en drukontlasting nodig zijn).
3.Ventilatie, warmteafvoer en stofbescherming voor industriële installaties en apparatuurruimten.
4.Geluidsschermen voor gemeentelijke wegen en industriezones (in combinatie met geluidsabsorberende materialen).
5.Geïntegreerde architecturale zonwering- en ventilatiejaloeziesystemen.
Bent u op zoek naar een functioneel paneel dat ventilatie en afscherming in evenwicht brengt voor architectonische decoratie, bouwhekken of geluidsreductieprojecten? Deze panelen zijn gemaakt van Q235 gegalvaniseerd staal of roestvrij staal en zijn voorzien van nauwkeurig gestempelde, 45°–60° schuine lamellen. Ze bieden meer dan 90% visuele afscherming (gemeten op een loodrechte kijkhoek van 1 meter), terwijl ze natuurlijke ventilatie en drukontlasting mogelijk maken, waardoor ze meer dan 30% minder windweerstand bieden in vergelijking met massieve panelen. Akoestische laboratoriumtests bevestigen een geluidsreductie van 4–15 dB, terwijl zoutsproeitests van 500 uur (ASTM B117 / ISO 9227) hun corrosiebestendigheid verifiëren; het modulaire ontwerp maakt herhaald hergebruik mogelijk. Van decoratieve geluidsabsorptie in grote openbare gebouwen tot windbestendige reclameborden voor stedelijke wegwerkzaamheden: geperforeerde lamellenpanelen – ondersteund door bewezen prestatiegegevens – bieden een betrouwbare oplossing die zorgt voor "ventilatie zonder zichtbaarheid", naast geluidsreductie en windweerstand.
We testen onze gepoedercoate panelen volgens ASTM B117 of ISO 9227 gedurende 500 uur. Op verzoek zijn testrapporten van derden beschikbaar om de resultaten te verifiëren.
De visuele afschermingssnelheid wordt gemeten op een afstand van 1 meter loodrecht op het paneeloppervlak. Onder normale kijkhoeken overlappen de schuine lamellen elkaar om meer dan 90% van de horizontale zichtlijn te blokkeren, terwijl er nog steeds luchtstroom mogelijk is.
Ja. Het lamellenontwerp vermindert de windbelasting met ruim 30% in vergelijking met massieve panelen. We voeren projectspecifieke windbelastingberekeningen uit volgens de toepasselijke codes (bijvoorbeeld GB 50009 of EN 1991) om ervoor te zorgen dat de panelen en de draagstructuur adequaat zijn ontworpen.
Wij bieden Q235 gegalvaniseerd staal, 304 roestvrij staal en aluminiumlegering. De keuze hangt af van de corrosievereisten, gewichtslimieten en esthetische voorkeuren. Alle materialen kunnen in diverse RAL-kleuren worden gepoedercoat.
Ja, op verzoek kunnen wij voorbeeldpanelen ter evaluatie ter beschikking stellen en relevante testrapporten (zoutnevel, akoestisch, mechanisch) delen. Ons engineeringteam biedt ook technisch advies voor uw specifieke project.
De panelen zijn ontworpen voor modulaire montage met bouten, waardoor lassen ter plaatse niet meer nodig is. Hierdoor is een snellere installatie en eenvoudige demontage mogelijk en kunnen de panelen meerdere keren worden hergebruikt.
