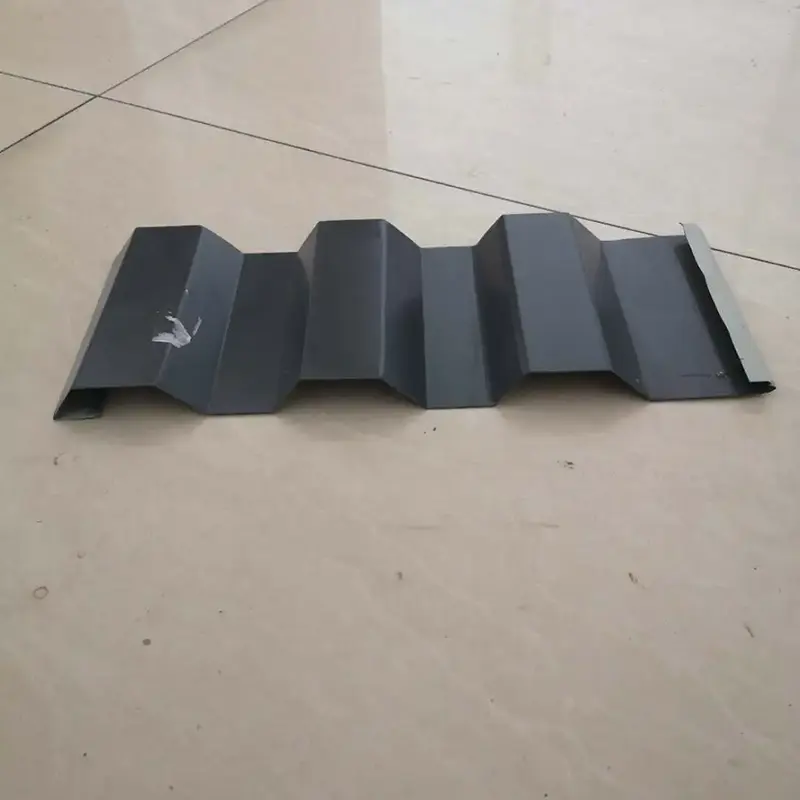

Geprofileerde staalplaten zijn koudgevormde panelen die worden geproduceerd door gecoate of geplateerde staalstrips tot golfvormige dwarsdoorsneden te walsen.SENBO-bouwmaterialenlevert deze platen voor dak-, wand- en vloertoepassingen in gebouwen met staalconstructies, met de nadruk op maatnauwkeurigheid, coatingprestaties en lange levensduur.
Het basissubstraat wordt geselecteerd op basis van de toepassingsomgeving en de vereiste duurzaamheid. Veel voorkomende opties zijn onder meer thermisch verzinkt staal, met aluminium-zinklegering gecoat staal, kleurgecoat staal, roestvrij staal en aluminiumlegering. Voor de meeste architecturale toepassingen biedt gegalvaniseerd of met aluminium-zink gecoat staal de beste balans tussen kosten en corrosiebestendigheid. De plaatdikte varieert doorgaans van 0,25 mm tot 2,3 mm, waarbij 0,4 mm tot 1,6 mm het meest gebruikelijk is in de bouwconstructie.
Het coatingsysteem bepaalt hoe goed de plaat bestand is tegen atmosferische corrosie en hoe goed de plaat er na verloop van tijd uitziet. Er zijn verschillende coatingtypes beschikbaar:
Thermisch verzinkte coating:De gewichten van de zinkcoating variëren van Z100 tot Z450. Zwaardere coatings zorgen voor een langere levensduur in corrosieve omgevingen. Z275 is een algemene specificatie voor algemene bouwtoepassingen.
Coating van aluminium-zinklegering:AZ150 is de standaardspecificatie voor dakbedekking. De coating bevat ongeveer 55% aluminium, 43,5% zink en 1,5% silicium en biedt een corrosieweerstand die drie tot vijf keer zo groot is als die van een vergelijkbare zinkcoating. Dit maakt hem geschikt voor kust- en industriële omgevingen.

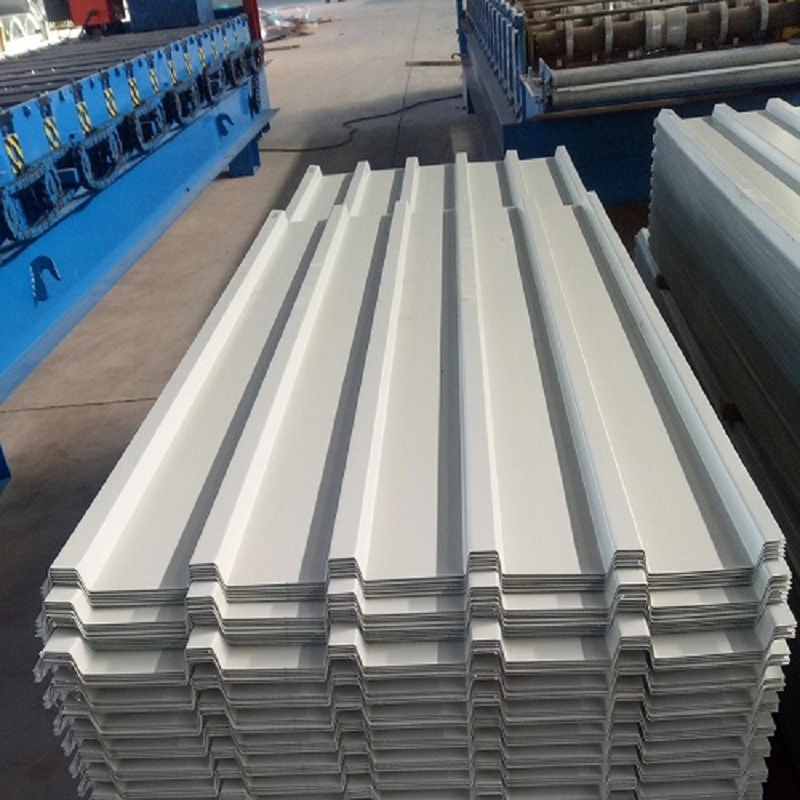

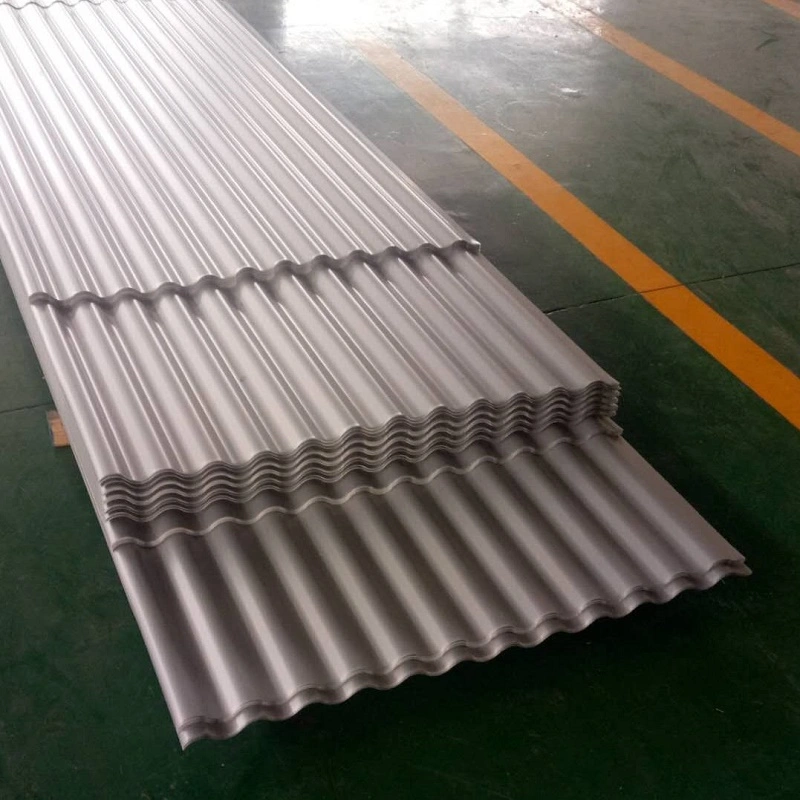

Kleur coatings:Polyester (PE), zeer duurzame polyester (HDP) en polyvinylideenfluoride (PVDF) coatings worden over de metalen coating aangebracht voor esthetische en extra beschermende doeleinden. PVDF biedt van de drie de beste UV-bestendigheid en kleurbehoud.
Geprofileerde staalplaten zijn gegroepeerd op golfhoogte, wat een directe invloed heeft op de buigstijfheid en het overspanningsvermogen:
Laaggolfplaten (golfhoogte onder 30 mm):Deze panelen hebben een lagere buigstijfheid en worden vooral gebruikt als gevelbekleding. Ze zijn lichtgewicht en economisch voor verticale toepassingen waarbij de eisen op het gebied van spanning gematigd zijn.
Middengolfplaten (golfhoogte 30–70 mm):Deze bieden een balans tussen stijfheid en materiaalefficiëntie, waardoor ze geschikt zijn voor zowel dak- als wandtoepassingen. Veel daken van industriële gebouwen maken gebruik van middengolfprofielen.
Hogegolfplaten (golfhoogte 70 mm en hoger):Deze bieden de grootste buigstijfheid en zijn gespecificeerd voor daksystemen met langere overspanningen of hogere belastingseisen. Ze worden vaak gebruikt in openbare gebouwen met grote overspanningen.
Het paneelaanduidingssysteem gebruikt het formaat YX[golfhoogte]-[golfafstand]-[effectieve dekkingsbreedte]. YX15-380-760 geeft bijvoorbeeld een golfhoogte van 15 mm, golfafstand van 380 mm en effectieve dekkingsbreedte van 760 mm aan. De plaatdikte wordt apart gespecificeerd.
| Parameter | Bereik / Opties | Opmerkingen |
|---|---|---|
| Basissubstraat | Thermisch verzinkt staal, Al-Zn-gelegeerd staal, kleurgecoat staal, roestvrij staal, aluminiumlegering | Geselecteerd op omgeving en toepassing |
| Plaatdikte | 0,25–2,3 mm | 0,4–1,6 mm gebruikelijk voor gebouwen |
| Golfhoogte | 10–200 mm | Lage-, midden- en hogegolftypen |
| Breedte basisplaat | 600–1270 mm | Afhankelijk van profiel |
| Zinkcoating | Z100, Z150, Z275, Z450 | Thermisch verzinkt |
| Al-Zn-coating | AZ100, AZ150, AZ200 | Aluminium-zinklegering gecoat |
| Opbrengststerkte | 235–550 MPa | Afhankelijk van de substraatkwaliteit |
| Toepasselijke norm | GB/T 12755-2008 | Geprofileerde staalplaten voor de bouw |
Veelgebruikte paneelmodellen per toepassing:
Dakpanelen:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Wandpanelen:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Vloerplankprofielen:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (gesloten type)
De structurele prestaties van een geprofileerde staalplaat zijn afhankelijk van de golfhoogte, plaatdikte en substraatkwaliteit. Hogere golfprofielen zorgen voor een groter traagheidsmoment en kunnen zich verder uitstrekken tussen steunen. Voor daktoepassingen bedraagt de minimaal aanbevolen plaatdikte 0,6 mm. Wandpanelen moeten minimaal 0,5 mm dik zijn en vloerbedekkingsprofielen die in composietplaten worden gebruikt, moeten een minimale dikte van 0,8 mm hebben.
Wanneer de plaatdikte groter is dan 1,2 mm, wordt het vormen moeilijker en is het mogelijk dat spijkerlassen door het dek niet op betrouwbare wijze zowel in de plaat als in de steunbalk doordringt. Om deze reden is de praktische plaatdikte voor geprofileerde panelen doorgaans beperkt tot 1,5 mm of minder.
Geprofileerde platen kunnen door middel van membraanwerking bijdragen aan de algehele laterale stabiliteit van een stalen gebouw. Hiervoor is een goede bevestiging nodig langs alle plaatranden en bij tussensteunen. Het bevestigingspatroon moet op de projecttekeningen worden gespecificeerd.
Voor daktoepassingen:Kies een profiel met voldoende golfhoogte en plaatdikte voor de vereiste overspanning en ontwerpbelastingen. Substraat met aluminium-zinkcoating (AZ150) wordt aanbevolen voor kust- en industriële omgevingen. Alle eindoverlappingen en zijoverlappingen moeten worden afgedicht in overeenstemming met de dakhelling en de plaatselijke regenintensiteit.
Voor wandtoepassingen:Lagegolfprofielen zijn meestal voldoende. De kleur en afwerking van het paneel moeten worden gekozen in overeenstemming met de algehele esthetiek van het gebouw. Voor gebouwen in gebieden met veel wind dient u het bevestigingspatroon te verifiëren bij de paneelfabrikant.
Voor vloerdelen:Gebruik een profiel dat speciaal is ontworpen voor de constructie van composietplaten. De minimale plaatdikte bedraagt 0,8 mm. Bevestig dat het profiel compatibel is met de gespecificeerde breekboutdiameter en lasprocedure.
Tijdens installatie:Ga voorzichtig om met de platen om schade aan de coating en vervorming te voorkomen. Gebruik hijsapparatuur die de last gelijkmatig verdeelt. Snijranden moeten worden beschermd om het ontstaan van corrosie te voorkomen. Verwijder metaalspaanders van het paneeloppervlak na het zagen en boren.
Geprofileerde staalplaten worden vaak samen geïnstalleerdSandwichpanelen van steenwolbij het bouwen van envelopsystemen. Enkelwandige geprofileerde platen kunnen dienen als binnenbekleding van een sandwichsamenstel, terwijl het geïsoleerde paneel de thermische barrière vormt. Bij vloersystemen isVloerplankenprofielen werken met wapening en beton om samengestelde platen te vormen. De ondersteunendeAccessoiresystemen voor bouwmaterialen, inclusief gordingen, bevestigingsmiddelen, gootstukken en afdichtingsmiddelen, moeten worden geselecteerd op basis van het paneelprofiel en de projectomstandigheden. Ons engineeringteam kan gecoördineerde lay-outtekeningen voor deze gecombineerde systemen leveren.
1.Daken en muren van industriële installaties waar een lichtgewicht, economische omhulling vereist is.
2.Bekleding van magazijnen en logistieke gebouwen, waarbij gebruik wordt gemaakt van middengolfprofielen voor wanden en daken.
3.Openbare gebouwen zoals luchthaventerminals, treinstations en sportlocaties, waar dakprofielen met grote overspanningen zijn gespecificeerd.
4.Gebouwen met staalconstructies waarbij de geprofileerde plaat bijdraagt aan de algehele zijdelingse stabiliteit van het frame.
5.Vloersystemen in gebouwen met staalskeletbouw, waarbij geprofileerde vlonders worden gebruikt als permanente bekisting voor staalbetonplaten.
Voor wandpanelen bedraagt de minimale dikte 0,5 mm. Dakpanelen moeten minimaal 0,6 mm dik zijn. Vloerbedekkingsprofielen die in composietplaten worden gebruikt, vereisen een minimale dikte van 0,8 mm. Deze waarden zijn van toepassing op standaard stalen substraten en moeten mogelijk worden verhoogd voor toepassingen met hoge belasting of grote overspanningen.
De coating van een aluminium-zinklegering (AZ150) biedt een corrosieweerstand die drie tot vijf maal groter is dan die van een vergelijkbare zinklaag. De aluminium component vormt een stabiele barrièrelaag, terwijl de zinkcomponent een opofferingsbescherming biedt aan de snijranden. Voor kust- of industriële omgevingen wordt doorgaans AZ-gecoat staal aanbevolen. Voor standaard binnentoepassingen is verzinkt staal voldoende.
Plaatdiktes boven de 1,2 mm zijn moeilijk te vormen tot complexe profielen. Bovendien dringt het spijkerlassen door het dek mogelijk niet op betrouwbare wijze door platen dikker dan 1,2 mm heen bij gebruik in composietvloersystemen. Voor de meeste profielplaattoepassingen bedraagt de praktische bovengrens 1,5 mm.
Ja. Wanneer ze op de juiste manier langs alle randen en op tussensteunen worden bevestigd, kunnen geprofileerde platen schuifkrachten in het vlak overbrengen en bijdragen aan de stabiliteit van het gebouw. Het bevestigingspatroon moet hiervoor ontworpen zijn, met voldoende bevestigingsafstand en randafstand. Bevestig de membraancapaciteit bij de constructeur.
Bij alle veldsneden komt het stalen substraat bloot te liggen en moet worden beschermd met een retoucheercoating of zinkrijke verf. Verwijder metaalspaanders en boorspanen onmiddellijk, aangezien deze kunnen roesten en vlekken op het paneeloppervlak kunnen veroorzaken. Bij met aluminium-zink gecoat staal profiteren de blootliggende snijranden nog steeds van de opofferende bescherming van de omringende coating, maar een bijwerkbehandeling wordt nog steeds aanbevolen.
