Cleanroompanelen, ook wel zuiveringspanelen of cleanroom sandwichpanelen genoemd, zijn samengestelde bouwplaten ontworpen voor gecontroleerde omgevingen.SENBO-bouwmaterialenlevert deze panelen voor farmaceutische, elektronische, voedsel- en medische faciliteiten, waarbij de nadruk ligt op brandveiligheid, reinigbaarheid van oppervlakken en maatvastheid op lange termijn.
Het paneel bestaat uit een metalen bekleding aan beide zijden en een functionele kern. Bekledingsmaterialen zijn onder meer kleurgecoat staal, 304/316 roestvrij staal, gegalvaniseerd staal en een aluminium-magnesium-mangaanlegering. Kernopties omvatten steenwol, glas-magnesium, magnesiumoxysulfaat, silica-gesteente, polyurethaan, aluminiumhoningraat, papierhoningraat en gips. Standaard paneeldiktes zijn 50 mm, 75 mm en 100 mm, met maatwerk tot 200 mm. De dikte van de bekleding varieert van 0,3 mm tot 1,0 mm.
Verschillende kernmaterialen bieden verschillende balansen tussen brandwerendheid, vochtbestendigheid, structurele sterkte en kosten. Onderstaande tabel vat de belangrijkste opties samen.
| Kernmateriaal | Brandclassificatie | Belangrijkste kenmerken | Typische toepassingen |
|---|---|---|---|
| Steenwol | Klasse A niet-brandbaar | Brandisolatie, geluidsabsorptie, gematigde kosten | Industriële installaties, elektronische werkplaatsen, brandwerende scheidingswanden |

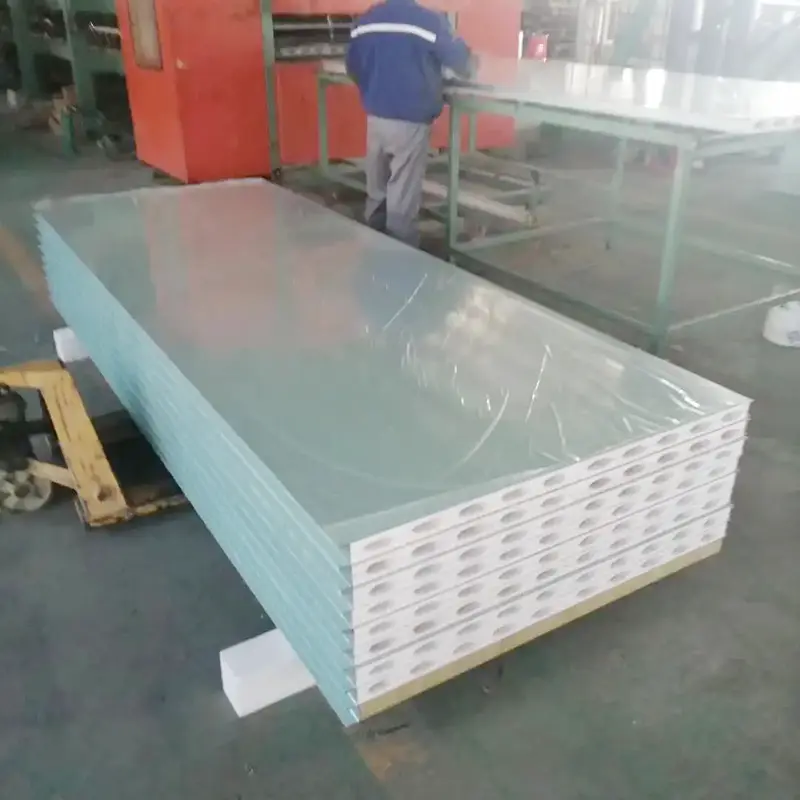

| Glas-magnesium / Magnesiumoxysulfaat | Klasse A1 niet-brandbaar | Vochtbestendig, hoge structurele sterkte, ondersteunt hangende apparatuur | Operatiekamers in ziekenhuizen, voedselworkshops met hoge luchtvochtigheid, GMP-farmaceutische ruimtes |
| Silica-gesteente | Klasse B1 vlamvertragend | Lichtgewicht, zuinig, weinig rook | Farmaceutische GMP-kamers, koelopslag, verpakkingsworkshops |
| Polyurethaan (PU) | Klasse B1 | Uitstekende thermische isolatie, lage thermische geleidbaarheid | Koelopslag van voedsel, farmaceutische magazijnen met temperatuurcontrole |
| Aluminium honingraat | Klasse A | Hoge vlakheid, lichtgewicht, verminderde plafondbelasting | Hoogwaardige cleanroomplafonds, precisie-optische montageruimtes |
Het bekledingsmateriaal heeft invloed op de reinigbaarheid, corrosieweerstand en compatibiliteit met desinfectiemiddelen. Kleurgecoat staal is verkrijgbaar in standaard, antibacteriële en antistatische versies. Roestvrijstalen bekledingen zijn bestand tegen zuren, logen en herhaaldelijk afvegen met desinfectiemiddelen, waardoor ze geschikt zijn voor operatiekamers en GMP-ruimtes. De bekledingen van een aluminium-magnesium-mangaanlegering zijn niet-magnetisch en licht van gewicht, geschikt voor gevoelige instrumentlaboratoria.

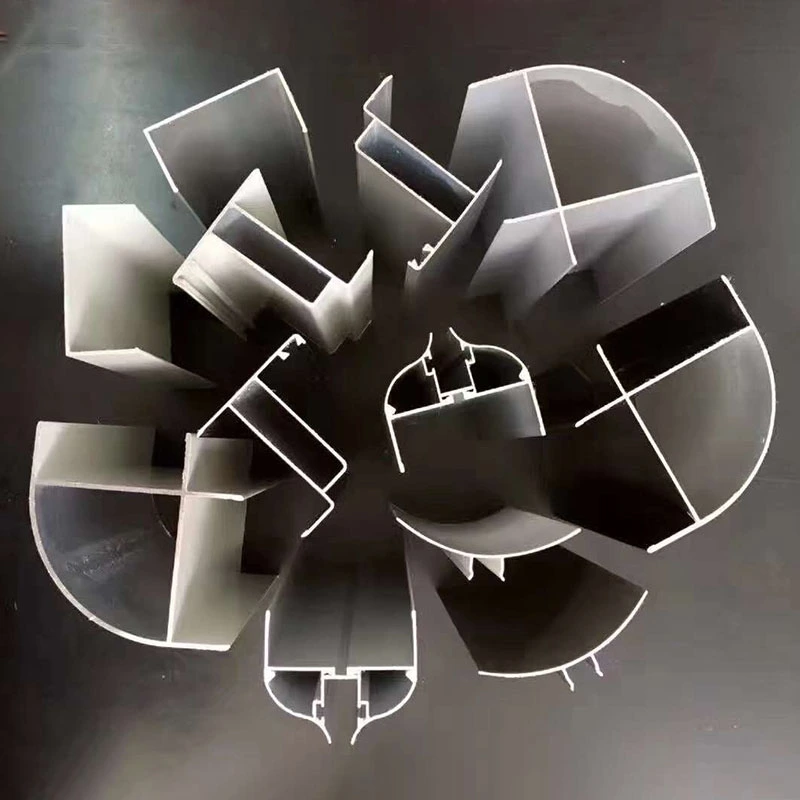

Voor projecten waarbij ook op elkaar afgestemde behuizingscomponenten nodig zijn, levert SENBOaccessoire systemenzoals aluminium profielen, hoeklijsten en deurkozijnen die zijn ontworpen om bij de cleanroompanelen te passen.
Steenwol- en glas-magnesiumkernen behalen klasse A of A1 niet-brandbare classificaties. De panelen produceren onder standaard brandtestomstandigheden geen giftige rook. Handgemaakte panelen met ingebouwde gegalvaniseerde stalen omtrekframes bieden een hogere buigsterkte en kunnen hangende apparatuur ondersteunen. Deze constructie wordt doorgaans gespecificeerd voor plafonds en scheidingswanden die nutsbelastingen moeten dragen.
Glasmagnesium- en magnesiumoxysulfaatkernen zijn maatvast in omgevingen met een hoge luchtvochtigheid en zijn bestand tegen schimmelgroei. Polyurethaankernen bieden de laagste thermische geleidbaarheid, ongeveer 0,024 W/(m·K), wat helpt bij het handhaven van stabiele temperaturen in koude opslag en temperatuurgecontroleerde cleanrooms.

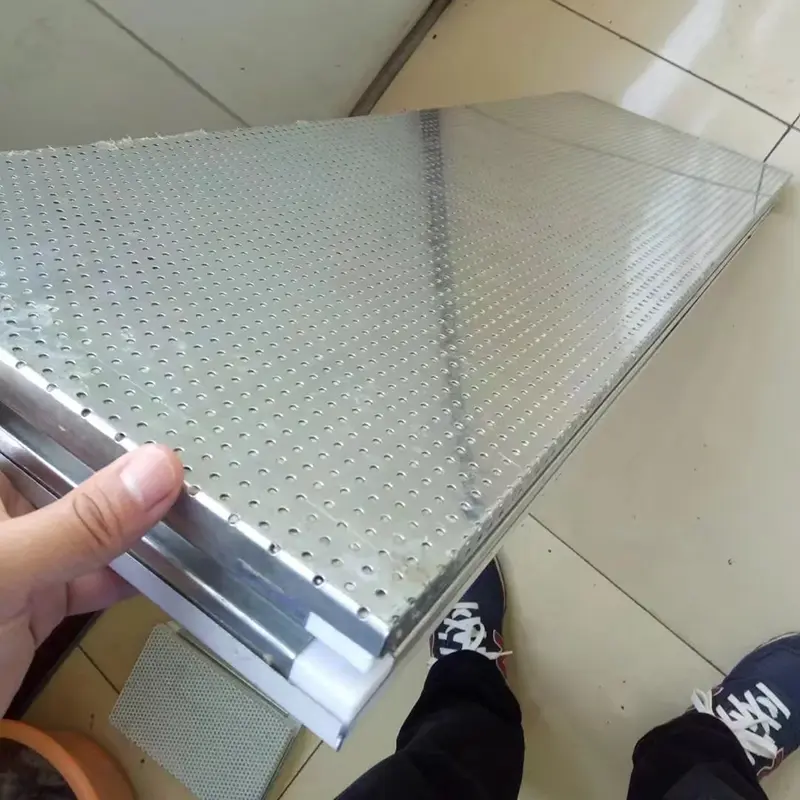

In sommige gebouwschilontwerpen worden geperforeerde metalen panelen gebruikt als plafond- of wandafwerking in combinatie metsandwichpanelen van steenwolom zowel akoestische controle als isolatie te bereiken. SENBO kan beide productsoorten leveren voor geïntegreerde cleanroomprojecten.
De volgende tabel bevat standaardparameters. Aangepaste configuraties zijn op aanvraag beschikbaar.
| Parameter | Bereik / Opties | Opmerkingen |
|---|---|---|
| Geconfronteerd met materialen | Kleurgecoat staal, 304/316 roestvrij staal, gegalvaniseerd staal, Al-Mg-Mn-legering | Dikte 0,3–1,0 mm |
| Kernmaterialen | Steenwol, glas-magnesium, magnesiumoxysulfaat, silica-gesteente, PU, aluminiumhoningraat, papierhoningraat, gips | Geselecteerd op basis van brand-, vocht- en belastingsvereisten |
| Paneeldikte | 50 / 75 / 100 / 120 / 150 / 200mm | Aanpasbaar |
| Effectieve breedte | 950 / 980 / 1150 / 1180mm | Aangepaste formaten beschikbaar |
| Brandclassificatie | Klasse A, A1, A2, B1 afhankelijk van de kern | Testrapporten beschikbaar |
| Oppervlaktebehandelingen | Antibacteriële coating, antistatische coating, fluorkoolstofcoating | Toegepast op bekledingsmateriaal |
| Normen | GB 8624-2012, GB/T 23932-2009 | Conformiteitsdocumentatie beschikbaar |
Voor operatiekamers in ziekenhuizen en GMP-farmaceutische ruimtes:Kies voor roestvrijstalen bekledingen met glasmagnesium- of magnesiumoxysulfaatkernen. Deze bieden vochtbestendigheid, reinigbaarheid en hoge structurele sterkte voor apparatuurondersteuning.
Voor elektronische en halfgeleidercleanrooms:Antistatische, kleurgecoate stalen bekledingen helpen het aantrekken van stof en statische schade te voorkomen. Aluminium honingraatkernen bieden lichtgewicht plafonds met een hoge vlakheid.
Voor voedselverwerking en centrale keukens:Selecteer 304 roestvrijstalen bekledingen en vochtbestendige kernen zoals glasmagnesium of magnesiumoxysulfaat. Deze zijn bestand tegen veelvuldig wassen en blootstelling aan desinfectiemiddelen.
Voor koelopslag en temperatuurgecontroleerde magazijnen:Polyurethaankernen zorgen voor de beste thermische isolatie. Controleer of de brandclassificatie voldoet aan de lokale vereisten en overweeg indien nodig aanvullende brandbeveiliging.
Voor algemene industriële installaties:Steenwolkernen bieden een kosteneffectief evenwicht tussen brandwerendheid en thermische isolatie. Kleurgecoate stalen bekledingen zijn meestal voldoende.
Panelen worden in de fabriek geprefabriceerd en ter plaatse gemonteerd met behulp van tand-en-groef- of H-profielverbindingen. Handgemaakte panelen met stalen omtrekframes zorgen voor een hoger draagvermogen voor plafonds en ophanging van apparatuur. SENBO voert inspectie van binnenkomend materiaal, controles tijdens het proces en definitieve dimensionale verificatie uit op elke batch. Eerste artikelinspectie en materiaalcertificaten zijn beschikbaar.
1.Operatiekamers van ziekenhuizen, ICU's, PCR-laboratoria en bioveiligheidslaboratoria.
2.Farmaceutische GMP-workshops, vaccinproductielijnen en steriele vulkamers.
3.Werkplaatsen voor voedselverwerking, zuivelfaciliteiten en centrale keukens.
4.Productie van elektronische chips, assemblage van halfgeleiders en cleanrooms voor de productie van lithiumbatterijen.
5.Koelopslag, temperatuurgecontroleerde magazijnen en precisielaboratoriumomgevingen.
Steenwolpanelen zijn klasse A onbrandbaar en bieden een goede geluidsabsorptie tegen lagere kosten. Magnesiumoxide (glas-magnesium) panelen zijn klasse A1, beter vochtbestendig en structureel sterker, waardoor ze geschikt zijn voor ruimtes met een hoge luchtvochtigheid en plafonds die apparatuur moeten ondersteunen.
Ja. De paneeldikte kan worden aangepast van 50 mm tot 200 mm, de geveldikte van 0,3 mm tot 1,0 mm en de effectieve breedte kan worden aangepast. Aangepaste lengtes en verbindingsdetails zijn ook beschikbaar op basis van projecttekeningen.
Roestvrijstalen bekledingen of kleurgecoat staal met antibacteriële of fluorkoolstofcoatings zijn geschikt voor frequente reiniging met desinfectiemiddelen op alcohol- of chloorbasis. Bevestig de specifieke compatibiliteit van desinfectiemiddelen met ons technisch team.
Ja. Handgemaakte panelen met gegalvaniseerde stalen omrandingsframes zijn speciaal ontworpen voor plafondtoepassingen waar apparatuur kan worden opgehangen. Aluminium honingraatkernen worden ook gebruikt voor lichtgewicht plafondsystemen. De maximaal aanbevolen lengte van het plafondpaneel is doorgaans 3000 mm om doorbuiging te beheersen.
Wij leveren testrapporten voor brandgedrag, thermische geleidbaarheid en relevante mechanische eigenschappen. Materiaalcertificaten voor bekledingen en kernen zijn inbegrepen. Voor GMP- of ziekenhuisprojecten kan aanvullende documentatie worden opgesteld ter ondersteuning van de validatie.
