Een ondersteuningssysteem voor de bouwschil bestaat uit de secundaire structurele elementen, bevestigingsmiddelen, waterdichtingscomponenten en afwerkingsaccessoires die het stalen hoofdframe verbinden met de dak- en wandpanelen.SENBOBouwmaterialenlevert een compleet assortiment van deze componenten voor staalconstructieprojecten, waaronder gordingen, steunclips, gootsystemen, zetwerk en afdichtingsmaterialen.
Het systeem is doorgaans verdeeld in vijf functionele groepen:
Structurele ondersteuning:C-, Z-, U- en L-vormige stalen gordingen, hoedkanalen, doorzakstangen en steunbuizen. Deze leden brengen belastingen over van de dak- en wandpanelen naar het primaire stalen frame.
Bevestiging en aansluiting:Dak- en muurbeugels, schuif- en vaste beugels, zelfborende schroeven, breekbouten en verborgen bevestigingsmiddelen. Deze componenten bepalen hoe de panelen worden vastgezet en hoe thermische beweging wordt opgevangen.
Afwatering:Stalen of RVS goten, hemelwaterafvoeren, regenpijpen en sifonafvoercomponenten. Een goed drainageontwerp voorkomt waterophoping en lekkage aan de dakrand.
Knipperen en trimmen:Nokkappen, dakplaten, randafwerking, sluitingen en druipranden. Deze items dichten paneelranden en overgangen af, houden water buiten en zorgen voor een afgewerkt uiterlijk.
Isolatie en afdichting:Thermische isolatie, dampschermen, ademende membranen, afdichtingstapes en pakkingen. Deze producten regelen de warmteoverdracht, beheersen condensatie en zorgen voor luchtdichtheid.
C-vormige gordingenzijn de meest gebruikte secundaire elementen in metalen bouwschillen. Maten variëren van C80 tot C350, met diktes van 1,5 mm tot 3,5 mm. Ze zijn eenvoudig te vervaardigen en te installeren, waardoor ze geschikt zijn voor algemene industriële gebouwen en magazijnen.
Z-vormige gordingenbieden betere overlappingsprestaties dan C-vormige secties en worden vaak gespecificeerd voor langere overspanningen. De maten variëren van Z80 tot Z350, met voorgeperforeerde gaten beschikbaar om de installatienauwkeurigheid en de afvoerprestaties te verbeteren.
U-vormig en L-vormig staalworden gebruikt voor deur- en raamkozijnen, hoekversterking en randbevestiging.Hoedkanalenwerk met bijpassende steunbeugels in systemen die een nauwkeurige uitlijning vereisen. Doorbuigingsstangen en verstevigingsbuizen verbeteren de algehele stabiliteit van het gordingsysteem.
Steunclips zijn het technisch meest kritische onderdeel van een daksysteem met staande naden.Glijdende steunenlaat het dakpaneel uitzetten en samentrekken bij temperatuurveranderingen, waardoor de spanning wordt verminderd die anders knikken of vermoeidheid van de bevestigingen zou kunnen veroorzaken. Deze steunen zijn doorgaans voorzien van een isolerende afstandhouder om thermische bruggen te voorkomen.Vaste steunenworden gebruikt op plaatsen waar beweging beperkt moet worden, zoals aan de dakrand of nok.
Zelfborende schroeven met EPDM-sluitringen zijn de standaardbevestiging voor de meeste wand- en dakpaneelverbindingen. De sluitring zorgt voor een weerbestendige afdichting, terwijl de schroefcoating de corrosieweerstand bepaalt. In composietvloerdeksystemen worden breeknoppen gebruikt om het dek met de stalen balk te verbinden en schuifkrachten over te brengen.
Bij staande naadsystemen bevestigen RVS clips en aluminium klemmen panelen zonder het dakoppervlak te penetreren. Dit vermindert het aantal blootgestelde bevestigingsmiddelen en verbetert de weersdichtheid op lange termijn.

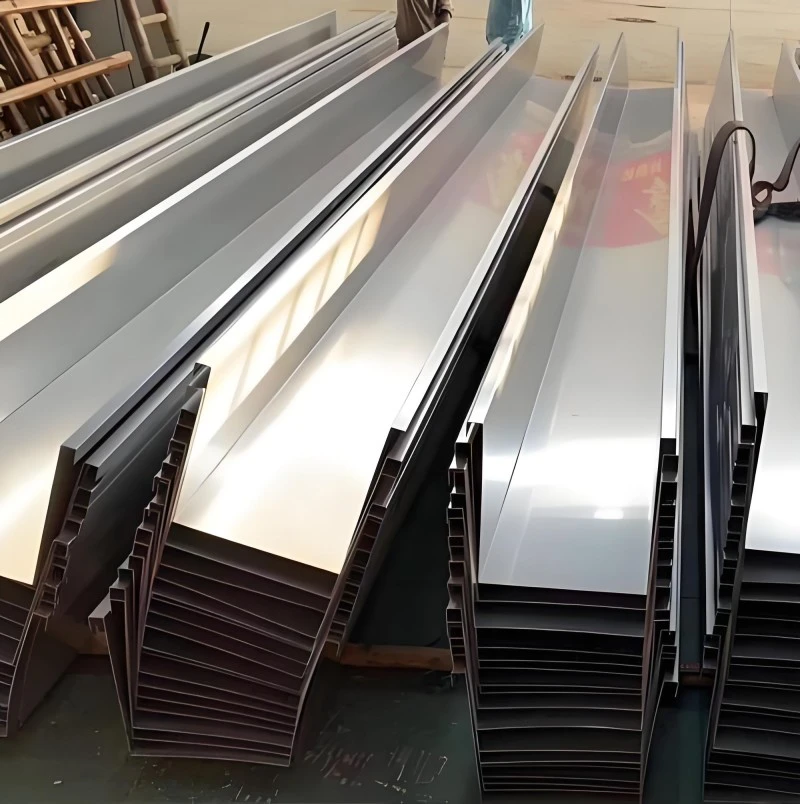

Stalen dakgoten zijn het belangrijkste opvangelement voor dakafwatering. Veel voorkomende materialen zijn gegalvaniseerd staal en roestvrij staal, met diktes van 1,0 mm tot 2,0 mm. Roestvrij staal biedt een betere corrosieweerstand en heeft de voorkeur in kust- of industriële omgevingen.

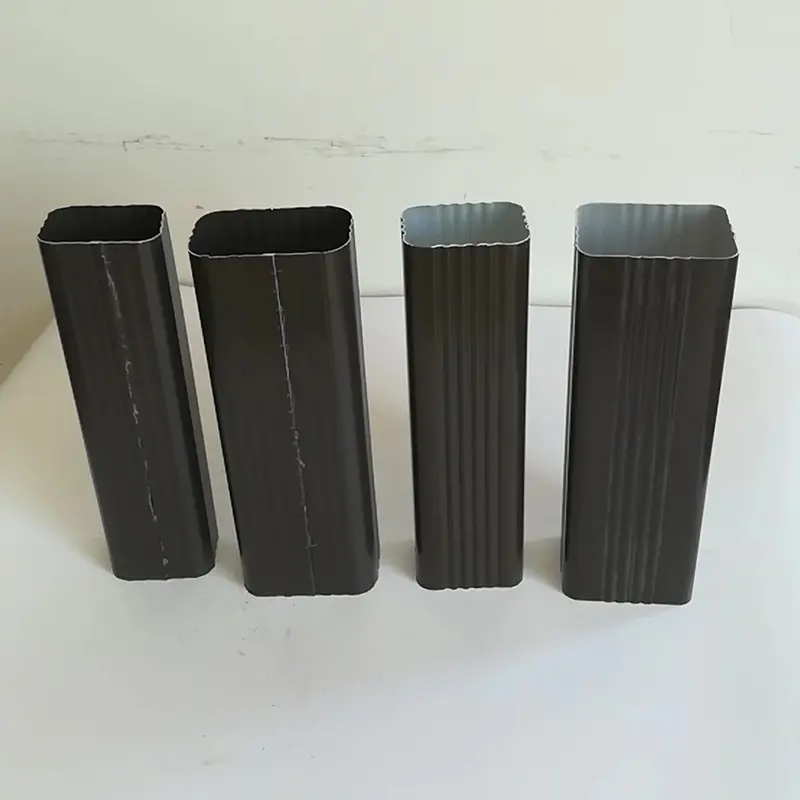

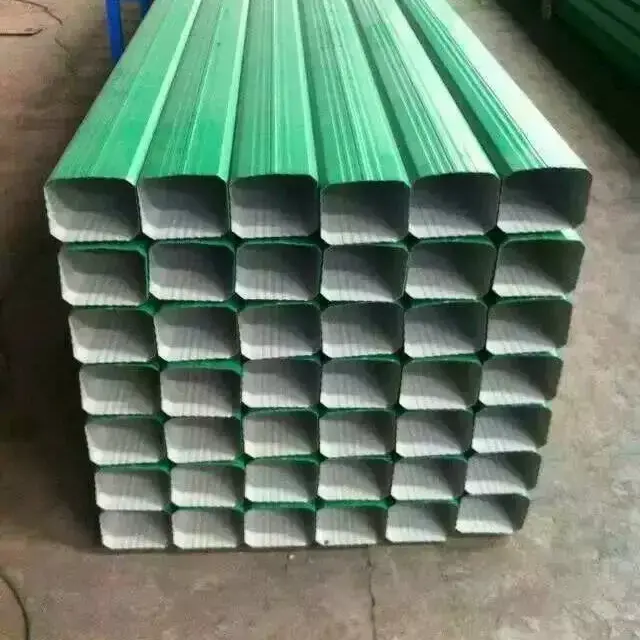

Sifonafwateringssystemen worden gebruikt voor daken met grote overspanningen waar een hoge afvoercapaciteit vereist is. Regenpijpen en hemelwaterafvoeren completeren het systeem en leiden water uit de goot naar het grondafvoernetwerk.
Flits- en sierstukken dichten de overgangen tussen panelen, wanden en dakdoorvoeringen af. Nokkappen bedekken de daktop, knipperende platen zorgen voor de verbindingen tussen muur en dak en randafwerking rondt de omtrek af. Sluitingen en druipranden voorkomen het binnendringen van water aan de paneeluiteinden en dakranden.
Onder de dak- en wandpanelen worden isolatiematerialen zoals steenwol en glaswol aangebracht. Ademende membranen laten vocht ontsnappen terwijl het binnendringen van water wordt voorkomen, en dampschermen houden condensatie in de isolatielaag tegen. Afdichtingstapes en pakkingen completeren het luchtdichtheidssysteem.
| Componentcategorie | Gemeenschappelijke specificaties | Opmerkingen |
|---|---|---|
| C-vormige gordingen | C80–C350, dikte 1,5–3,5 mm | Meest gebruikelijk voor algemene gebouwen |
| Z-vormige gordingen | Z80–Z350, dikte 1,5–3,5 mm | Voorgeperforeerde gaten beschikbaar |
| Daksteunen | Glijdende en vaste uitvoeringen, diverse hoogtes | Met isolerende afstandhouder |
| Zelfborende schroeven | EPDM sluitring, temperatuurbereik -45°C tot 120°C | Coating bepaalt de corrosieweerstand |
| Stalen goten | Gegalvaniseerd of roestvrij, 1,0–2,0 mm | Roestvrij voor kustgebieden |
| Knipperen en trimmen | Verzinkt of kleurgecoat, 0,4–0,8 mm | Profiel afgestemd op paneeltype |
| Isolatie | Steenwol, glaswol, 50–150 mm | Geselecteerd op thermische behoefte |
| Ademend membraan | PE-type, breedte 1,0–1,5 m | Waterdicht en dampdoorlatend |
| Toepasselijke norm | JGJ/T 473-2019 | Bouwen van metalen omhulselsysteemtechniek |
Voor daksystemen:De gordingsafstand, het type steunclip en het paneelprofiel moeten op elkaar worden afgestemd. Voor daken met staande naden zijn schuifsteunen standaard om thermische bewegingen op te vangen. De steunhoogte moet overeenkomen met de isolatiedikte om compressie te voorkomen.
Voor wandsystemen:C-vormige gordingen zijn meestal voldoende. De bevestigingsmethode is afhankelijk van het wandpaneelprofiel en de windbelasting. Zelfborende schroeven met EPDM-sluitringen zijn typisch voor zichtbare bevestigingswanden; Voor architecturale panelen kunnen verborgen bevestigingsmiddelen worden gebruikt.
Voor corrosieve omgevingen:Specificeer roestvrijstalen dakgoten, gecoate bevestigingsmiddelen en aluminium-zink gecoate gordingen. EPDM-sluitringen moeten compatibel zijn met de paneelcoating en het plaatselijke klimaat.
Voor daken met grote overspanningen:Z-vormige gordingen met voorgeperforeerde gaten zorgen voor een betere uitlijning van de afvoer en ondersteuning van de panelen. Bij daken met een hoge regenintensiteit kan een sifonafvoer nodig zijn.
Gording installatie:Markeer de lay-outlijnen op het stalen hoofdframe vóór installatie. De gordingsafstand moet overeenkomen met de ontwerptekening. De verbindingen tussen de gordingen en het hoofdframe moeten volledig worden vastgedraaid en waar nodig moeten doorzakstangen worden geïnstalleerd om zijdelingse beweging te voorkomen.
Installatie van ondersteuningsclip:Installeer de clips in dezelfde richting als de volgorde waarin de panelen worden gelegd. De clipbasis moet stevig aan de gording worden bevestigd. Controleer of het isolerende afstandsstuk correct is geplaatst om thermische bruggen te voorkomen.
Paneelbevestiging:Voor systemen met staande naad bevestigt u de panelen op de clips en naait u ze met gekalibreerde apparatuur. Vermijd het te vast aandraaien van zelfborende schroeven op zichtbare bevestigingssystemen, omdat dit de EPDM-sluitring kan beschadigen en de weersdichtheid kan verminderen.
Installatie van dakgoten en gootstukken:Zorg ervoor dat de goten naar de uitlaatpunten hellen. Dicht alle overlappingsvoegen en overgangen af. Het plaatwerk moet de paneelribben correct overlappen om te voorkomen dat er water achter de bekleding blijft lopen.
De componenten van het ondersteuningssysteem zijn ontworpen om te werken met het volledige assortiment metalen omhullingspanelen geleverd door SENBO, inclusiefGeprofileerde staalplaten, Sandwichpanelen van steenwol, Aluminium-magnesium-mangaanpanelen, EnGeperforeerde panelen. Zo wijkt de gordingindeling voor een sandwichpaneelwand af van die voor een enkelwandige geprofileerde damwand vanwege verschillen in overspanningsvermogen. Ons engineeringteam kan lay-outtekeningen leveren die de structurele steunen afstemmen op het geselecteerde paneeltype.
Dankzij schuifsteunen kan het dakpaneel over de lengte bewegen als de temperatuur verandert. Dit vermindert de thermische spanning en voorkomt vermoeidheid van de bevestigingsmiddelen. Vaste steunen worden gebruikt op bevestigingspunten zoals dakranden en nokken. Bij een dak met staande naad zijn de meeste clips van het glijdende type, waarbij vaste clips alleen op specifieke locaties worden gebruikt.
De gordingsafstand is afhankelijk van het paneelprofiel, de plaatdikte, de windbelasting en de sneeuwbelasting. Sterkere panelen met hogere ribben kunnen langere afstanden overbruggen en vereisen minder gordingen. Voor elk project moet de afstand worden geverifieerd door middel van een structurele berekening. Ons technisch team kan een geschikte lay-out aanbevelen op basis van het geselecteerde paneel.
Voor kustgebieden moeten bevestigingsmiddelen met een coating met hoge corrosieweerstand worden gespecificeerd. Roestvrijstalen bevestigingsmiddelen of bevestigingsmiddelen met een zware zink-aluminiumcoating zijn geschikt. De EPDM-sluitring moet bovendien UV-bestendig zijn en compatibel met de paneelcoating om een weerbestendige afdichting te behouden.
Ja. Steunclips, gootstukken en sluitingen kunnen worden geproduceerd zodat ze passen bij niet-standaard paneelvormen. Geef de paneelprofieltekening en de structurele vereisten van het project aan, zodat de juiste componenten kunnen worden geselecteerd of vervaardigd.
Materiaalcertificaten, coatingrapporten en producttestrapporten kunnen worden aangeleverd. Voor gordingen en bevestigingsmiddelen zijn freestestcertificaten beschikbaar. Voor projecten die aanvullende conformiteitsdocumentatie vereisen, zoals brandprestatie- of constructieberekeningsnota's, kunnen deze op verzoek worden verstrekt.
