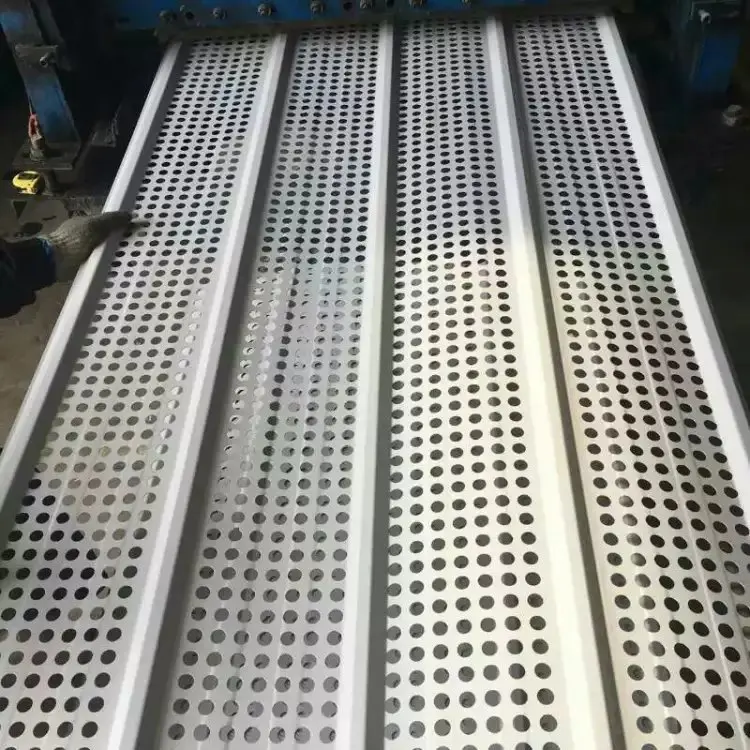

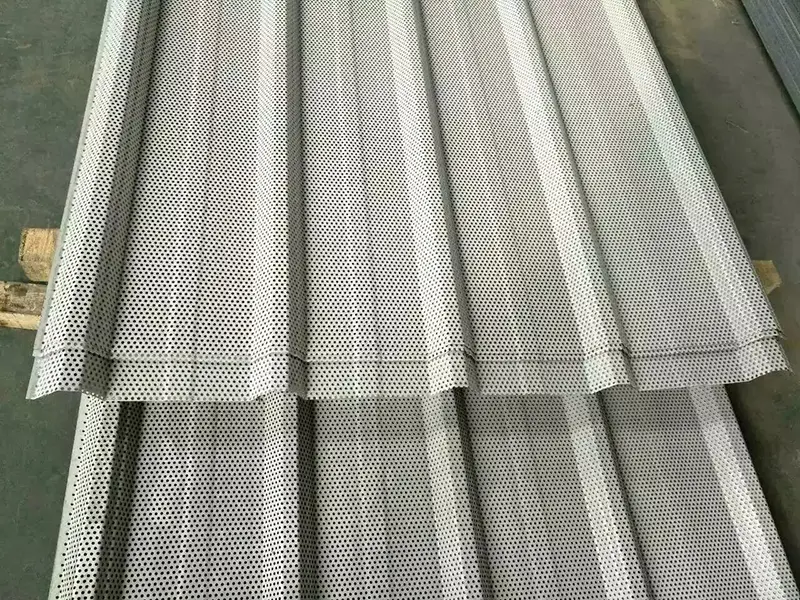

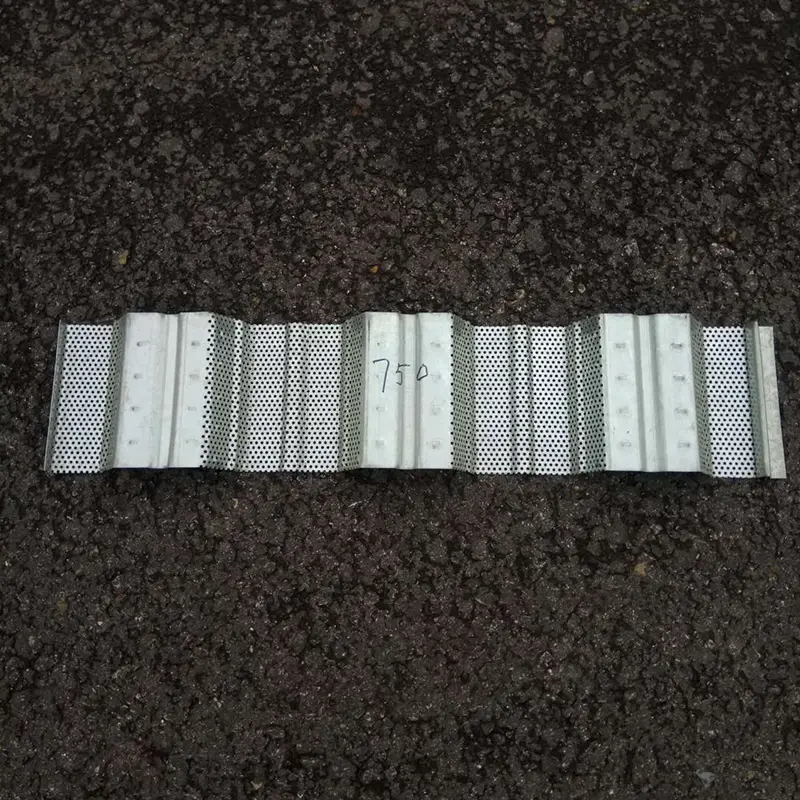

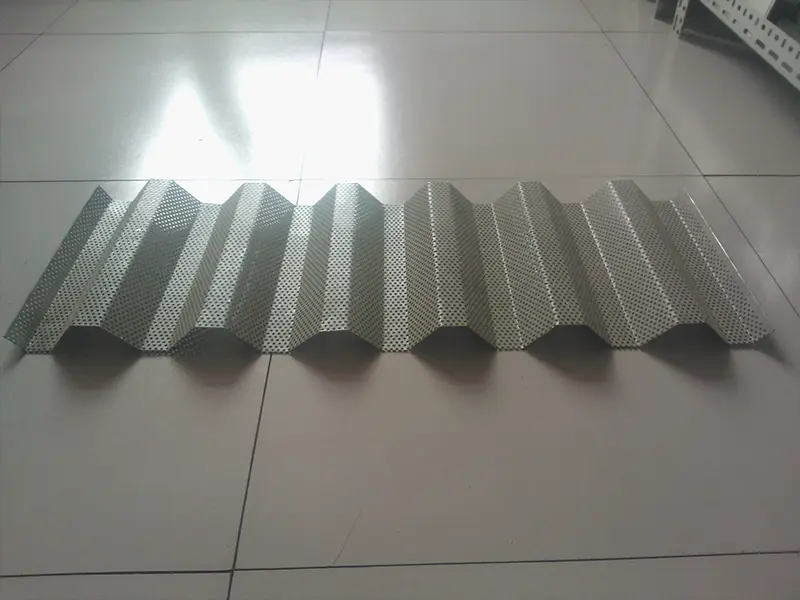

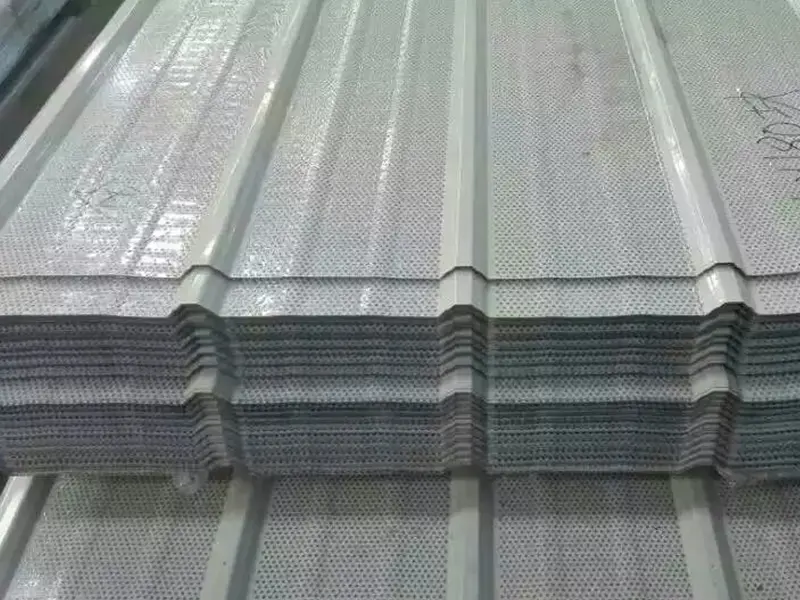

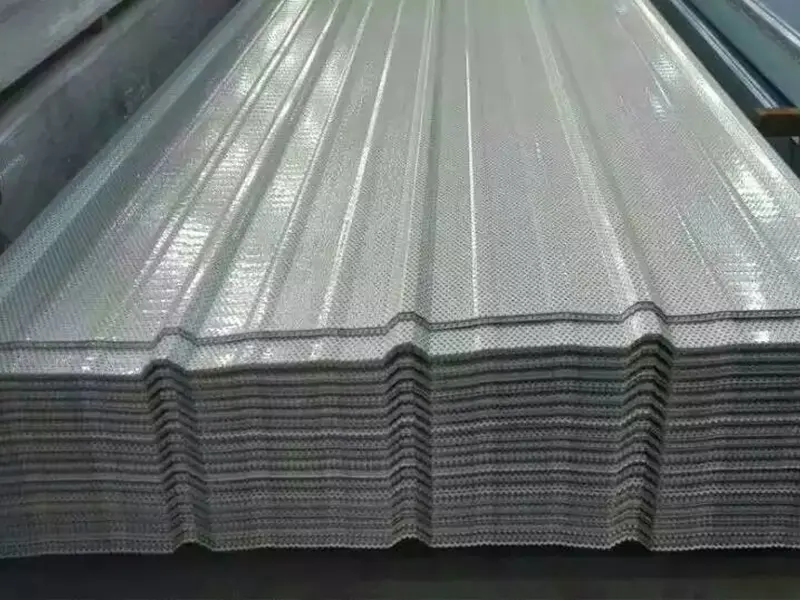

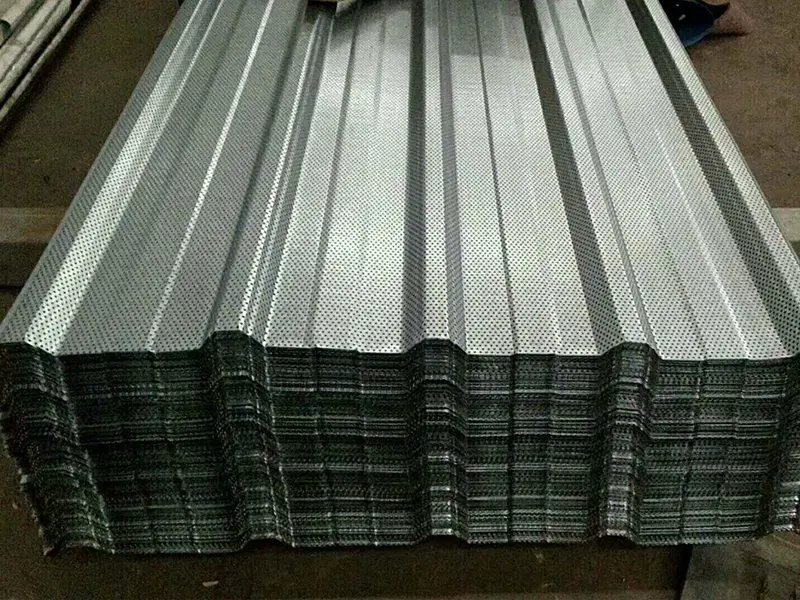

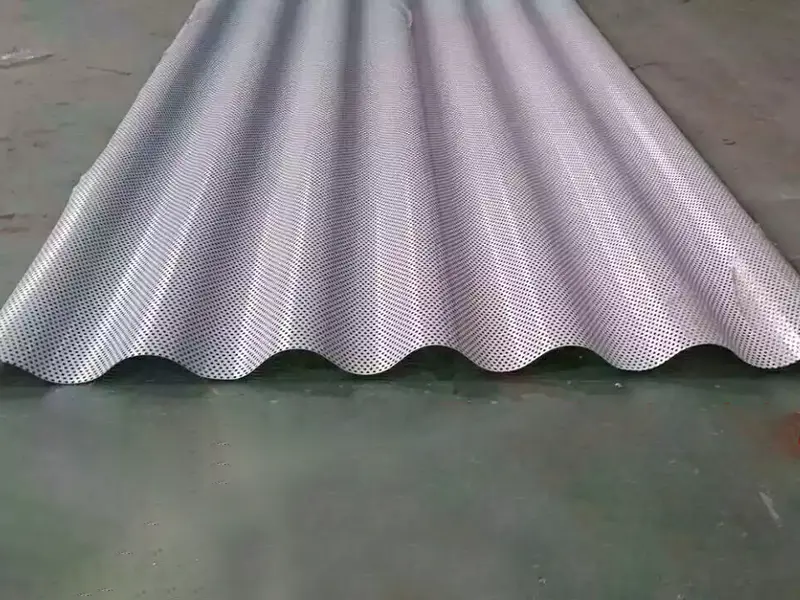

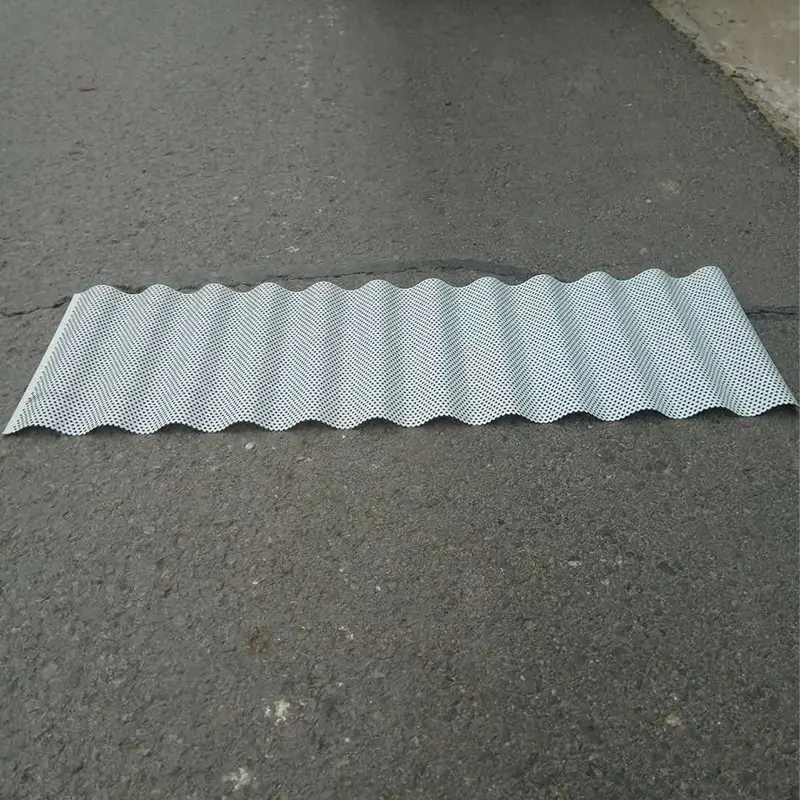

Geperforeerde geprofileerde metalen panelen

Testduur:Acht opeenvolgende maanden ononderbroken monitoring ter plaatse.

Testscenario's:Industriële fabrieksdaken en binnenmuren, stadionplafonds, akoestische wanden van metroapparatuurruimtes en geluidsschermen op snelwegen.

Standaardbelastingen:Gelijkmatig verdeelde belastingen van 0,6–1,2 kN/m², overeenkomend met standaardbelastingen voor industriële installaties en plafonds van locaties.

Belangrijkste conclusie:Voor architecturale omhullende panelen hebben geluidsreductie, ventilatie en structurele stabiliteit voorrang op de kenmerken van gewone geperforeerde platen. Dit vertegenwoordigt het kernontwerpvoordeel van SENBO geperforeerde geprofileerde metalen panelen.

Een vergelijkende belastingstest van een maand op de fabriekspanelen toonde duidelijk het verschil aan in structurele prestaties tussen SENBO geperforeerde geprofileerde platen en standaard geperforeerde geprofileerde platen.

Standaard geperforeerde profielplaten:Onder een overspanning van 1,5 m trad aanzienlijke doorbuiging op na 3 uur aanhoudende belasting.

SENBO geperforeerde profielplaten:Met een geoptimaliseerd golfprofiel en een uniforme perforatie-indeling wordt de belasting gelijkmatig verdeeld. Bij dezelfde overspanning en volledige belasting gedurende 72 uur trad geen zichtbare vervorming op. Vergelijkende buigcapaciteitstesten onder gecontroleerde omstandigheden (paneeldikte 0,6 mm, perforatieverhouding 20%, 35 mm ribprofiel) wezen op een verbetering van 22%-28%.

Belangrijke structurele ontwerpelementen die deze hoge sterkte bereiken:

Standaard 35 mm hoge profielribben:Optimaliseert het traagheidsmoment, verdeelt de dak- en plafondbelasting gelijkmatig en vermindert plaatselijke spanningsconcentraties.

Verspringend (quincunx) perforatiepatroon:Vermijdt de spanningsconcentratie die gepaard gaat met lineaire perforatiepatronen, waardoor de algehele structurele stijfheid behouden blijft.

SENBO geperforeerde profielplaten hebben een akoestische structuur die is geoptimaliseerd voor werkplaatsgeluid, verkeerslawaai en galm van de locatie. De prestaties op het gebied van ruisonderdrukking zijn geverifieerd door middel van gesimuleerde tests in professionele akoestische laboratoria.

Testomstandigheden:Standaard perforatiesnelheid van 20% voor geluidsabsorptie, 50 mm steenwol-achterlaag, getest tegen midden- tot hoogfrequent geluid (500 Hz – 2000 Hz) in overeenstemming met ISO 354 / ASTM C423 galmruimtemethoden.

Testresultaten:De ruisonderdrukkingscoëfficiënt (NRC) bereikt 0,7–0,9. Door de perforaties ontstaat een resonante geluidsabsorberende structuur. Geluidsgolven die door de gaten gaan, ondergaan meerdere energieverliezen in de holte, waardoor mechanisch gebrul, verkeerslawaai en echo's van de locatie effectief worden gedempt.

Deze geluidsabsorberende prestatie is geschikt voor fabriekswerkplaatsen, apparatuurruimten in de metro, stadions en geluidsschermen op snelwegen, waardoor de akoestische binnenomgeving aanzienlijk wordt geoptimaliseerd en wordt voldaan aan de industriële geluidsbeheersing en akoestische normen voor openbare gebouwen. Volledige akoestische testrapporten zijn op aanvraag verkrijgbaar.
