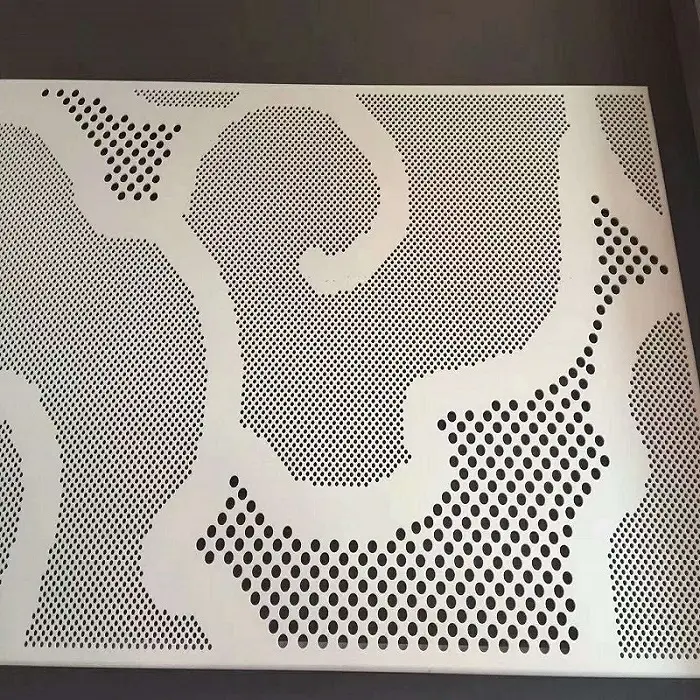

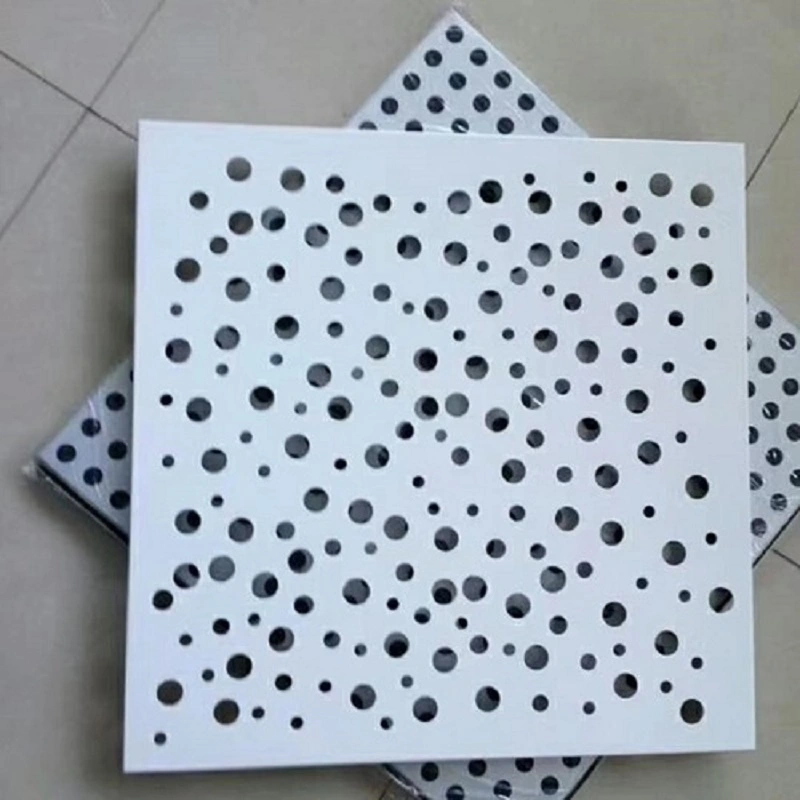

Alu-Mg-Mn geperforeerde panelen worden geproduceerd uit de AA3004-serie aluminium-magnesium-mangaanlegering (AlMg1Mn1) met behulp van snelle precisieponsapparatuur.SENBO-bouwmaterialenlevert deze panelen voor architecturale toepassingen die zowel akoestische prestaties als visuele aantrekkingskracht vereisen, zoals luchthaventerminals, hogesnelheidstreinstations, sportlocaties en tentoonstellingscentra.
De legering bevat ongeveer 1,0%–1,5% mangaan en 0,8%–1,3% magnesium, terwijl de rest aluminium is. Deze samenstelling zorgt voor een combinatie van lage dichtheid en goede mechanische sterkte. Het basismetaal is onbrandbaar en de gevormde panelen bieden ontwerpflexibiliteit voor gebogen of vlakke oppervlakken.
Grote ruimtes met harde oppervlakken hebben vaak last van overmatige galm en echo. Geperforeerde Al-Mg-Mn panelen kunnen gecombineerd worden met geluidsabsorberende materialen zoals akoestisch weefsel of glaswol tot een geheel dat de geluidsabsorptie verbetert. In geoptimaliseerde configuraties kan het gecombineerde systeem onder specifieke laboratoriumomstandigheden een geluidsabsorptiecoëfficiënt van meer dan 0,9 bereiken.
De werkelijke akoestische prestaties zijn afhankelijk van de perforatiesnelheid van het paneel, de gatdiameter, het type en de dikte van het rugmateriaal, de diepte van de luchtspouw en de montagemethode. Testrapporten voor representatieve configuraties zijn op aanvraag verkrijgbaar.
In het Zongyang County Stadium werd bijvoorbeeld een akoestisch systeem geïnstalleerd met geperforeerde Al-Mg-Mn-panelen met geluidsabsorberend katoen en akoestische stof om echoproblemen aan te pakken. In het Linyi Olympic Sports Park Stadium werden geperforeerde panelen gecombineerd met glaswolisolatie op het dak om het geluid te verminderen. Deze projecten demonstreren typische toepassingen, maar specifieke prestaties moeten voor elk ontwerp worden geverifieerd.
De dichtheid van een aluminium-magnesium-mangaanlegering bedraagt ongeveer 2,75 g/cm³, ongeveer een derde van die van staal. Dit vermindert de structurele belasting bij gebruik in daken met grote overspanningen of verlaagde plafonds. AA3004 in H36/H46-temperament bereikt een treksterkte van 240–285 MPa, een vloeigrens van minimaal 190 MPa en een verlenging van minimaal 3%, waarbij sterkte en vervormbaarheid in evenwicht worden gebracht.
Het metalen substraat zelf is niet brandbaar. De brandclassificatie van de volledige paneelconstructie hangt af van de paneelstructuur, coating, perforatieconfiguratie en eventueel rugmateriaal, en moet worden bevestigd door het toepasselijke testrapport. Voor projecten waarvoor een gedefinieerde brandclassificatie vereist is, kunnen wij documentatie van geaccrediteerde laboratoria verstrekken.
Het aluminiumoppervlak vormt van nature een dichte oxidelaag die zelfbeschermende corrosieweerstand biedt tegen milde zuren en logen. De verwachte levensduur is afhankelijk van de legeringskwaliteit, het coatingsysteem, de installatiekwaliteit en de blootstelling aan het milieu. Voor projecten met gedefinieerde duurzaamheidsdoelen moet de materiaal- en coatingkeuze gebaseerd zijn op de specifieke omgeving.
De volgende tabel bevat typische specificaties. Maatwerk is mogelijk voor gatdiameter, patroon, perforatiesnelheid, profielvorm en coatingkleur.
| Prestatie-indicator | Parameter/specificatie | Opmerkingen |
|---|---|---|
| Basismateriaalkwaliteit | AA3004 (AlMg1Mn1) | Al-Mg-Mn-legering |
| Standaard dikte | 0,5–1,2 mm | Geselecteerd op basis van overspanning en akoestische behoeften |
| Gemeenschappelijke profielen | YX15-225-900, YX35-200-800, enz. | Meerdere profielopties beschikbaar |
| Perforatiesnelheid | <30% (aanpasbaar) | Instelbaar volgens akoestisch ontwerp |
| Standaard gatdiameter | Φ2,0 mm, Φ2,5 mm, Φ3,0 mm | Aangepaste diameters beschikbaar |
| Treksterkte | 240–285 MPa | AA3004 H36/H46 temper |
| Opbrengststerkte | ≥190 MPa | AA3004 H36/H46 temper |
| Geluidsabsorptiecoëfficiënt | ≥0,9 (composietmontage) | In combinatie met akoestische steun; testomstandigheden zijn van toepassing |
| Brandclassificatie | Metalen substraat niet brandbaar | Assemblageclassificatie per toepasselijke test |
| Ontwerp levensduur | Projectspecifiek | Afhankelijk van legering, coating en omgeving |
1. Effectieve akoestische controle in grote ruimtes.Wanneer ze worden gebruikt als onderdeel van een geluidsabsorberend geheel, helpen de panelen echo en galm te verminderen. De prestaties zijn afhankelijk van het dragermateriaal en de installatiedetails.
2. Lichtgewicht met voldoende sterkte.De lage dichtheid vermindert de structurele belasting, terwijl de treksterkte boven 240 MPa toepassingen met grote overspanningen ondersteunt zonder overmatige doorbuiging.
3. Corrosiebestendigheid en levensduur.De natuurlijke oxidelaag en optionele PVDF-coating bieden weerstand tegen weersinvloeden en milde chemische blootstelling. De werkelijke levensduur is afhankelijk van de omgevingsomstandigheden en het onderhoud.
4. Ontwerpflexibiliteit.Perforatiepatroon, gatdiameter, open ruimte, profielvorm en kleur kunnen worden aangepast om aan architectonische en akoestische eisen te voldoen.
5. Recyclebaar materiaal.Aluminiumlegering is aan het einde van zijn levensduur volledig recyclebaar, in lijn met duurzame bouwpraktijken.
Voor akoestisch ontwerp:Bepaal de beoogde nagalmtijd en de vereiste absorptie. Selecteer een geschikte perforatiegraad en combineer met akoestische stof of geluidsabsorberend katoen. Een luchtholte achter het paneel kan de prestaties bij lage frequenties verbeteren.
Voor brandwerende ruimtes:Bevestig de vereiste brandclassificatie en zorg ervoor dat de volledige montage, inclusief eventuele steunmaterialen, voldoet aan de lokale codes. Het metalen paneel zelf is niet brandbaar, maar toegevoegde materialen kunnen de algehele beoordeling beïnvloeden.
Voor buitenomgevingen of omgevingen met hoge luchtvochtigheid:Kies een geschikt coatingsysteem, zoals PVDF, voor een betere weerbestendigheid. Naden en randen tijdens de montage goed afdichten om het binnendringen van vocht te voorkomen.
Tijdens installatie:Gebruik geschikte hefmethoden om te voorkomen dat u het geperforeerde oppervlak buigt of bekrast. Volg het gespecificeerde bevestigingspatroon en zorg voor een goede uitlijning voor een strak uiterlijk.
1.Geluidsabsorberende plafond- en wandsystemen voor sportlocaties zoals stadions en natatoriums.
2.Akoestische decoratieve installaties voor transportknooppunten, waaronder luchthaventerminals, hogesnelheidstreinstations en metrostations.
3.Openbare gebouwen met specifieke akoestische eisen, zoals conferentiecentra, expositiecentra en theaters.
4.Geluidsreductieoplossingen voor industriële installaties en apparatuurruimten.
Al-Mg-Mn-panelen zijn lichter dan stalen panelen van dezelfde dikte, waardoor de structurele belasting wordt verminderd en de installatie wordt vereenvoudigd. Ze bieden ook een natuurlijke corrosieweerstand door de oxidelaag, terwijl stalen panelen gegalvaniseerd of gecoat moeten worden. De vervormbaarheid van de legering maakt deze geschikt voor gebogen of complexe vormen.
Voor grote zalen is een perforatiepercentage tussen 15% en 30% gebruikelijk, maar de optimale waarde hangt af van het doelfrequentiebereik en het achtergrondmateriaal. Een akoestisch adviseur kan specifieke aanbevelingen doen op basis van het volume van de ruimte en het beoogde gebruik.
Nee. De gerapporteerde waarde van 0,9 of hoger heeft betrekking op de volledige montage, inclusief het geperforeerde paneel, de poreuze absorber (bijvoorbeeld glaswol) en eventuele luchtspouwen. Het paneel alleen heeft een beperkte absorptie. Voor kritische projecten raden wij aan een representatieve montage te testen.
AA3004 wordt gewoonlijk gespecificeerd voor buitendak- en geveltoepassingen vanwege de hogere sterkte en goede corrosieweerstand. AA3003 kan worden gebruikt voor minder veeleisende interieurtoepassingen. Bevestig met de projectingenieur welke kwaliteit voldoet aan de structurele en duurzaamheidsvereisten.
De paneeldikte beïnvloedt zowel de structurele stijfheid als het gewicht. Voor verlaagde plafonds wordt bij middelmatige overspanningen vaak een dikte van 0,8–1,0 mm gebruikt, terwijl bij grotere overspanningen of hogere belastingen mogelijk 1,2 mm nodig is. De overspanningstabellen van de fabrikant en de belastingseisen van het project moeten als leidraad dienen voor de keuze.
