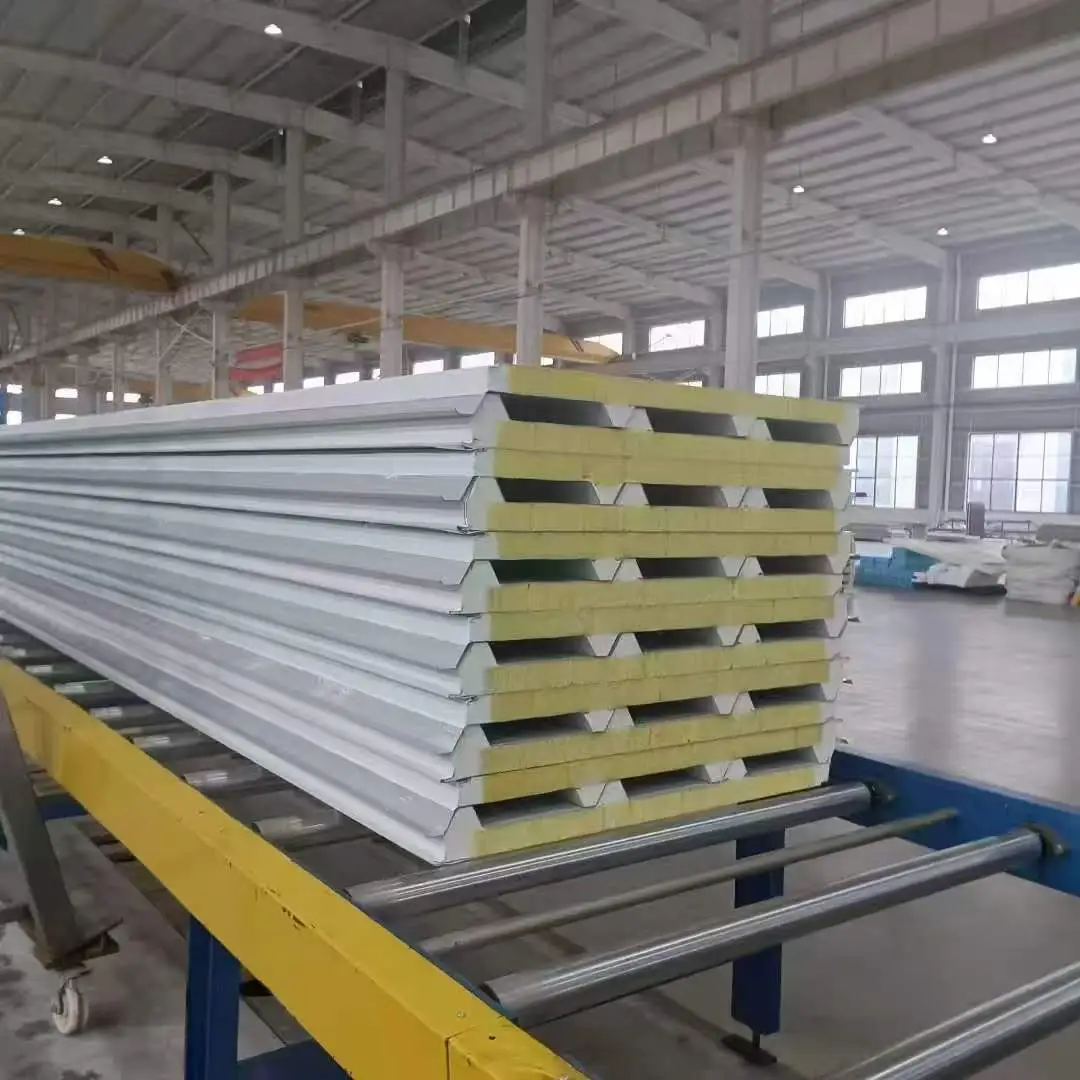

Roof Rock Wool Sandwichpanelen, ook wel metaalbeklede composietpanelen genoemd, bestaan uit twee dunne metalen platen die zijn verbonden met een lichtgewicht kernmateriaal. De tegenoverliggende platen zijn doorgaans 0,4 mm tot 0,8 mm dik en kunnen van gegalvaniseerd staal, kleurgecoat staal, met Al-Zn gecoat staal of een aluminiumlegering zijn. Het kernmateriaal wordt geselecteerd op basis van brandveiligheid, thermische isolatie en budgetvereisten. Veel voorkomende kernopties zijn steenwol, hard polyurethaan (PU) en polystyreen (EPS). De bekledingen en de kern zijn met lijm verbonden, waardoor een gespannen huidstructuur ontstaat. De metalen bekledingen dragen trek- en drukkrachten over, terwijl de kern schuifspanning overbrengt en de bekledingen gescheiden houdt, wat resulteert in een hoge buigstijfheid in verhouding tot het paneelgewicht.

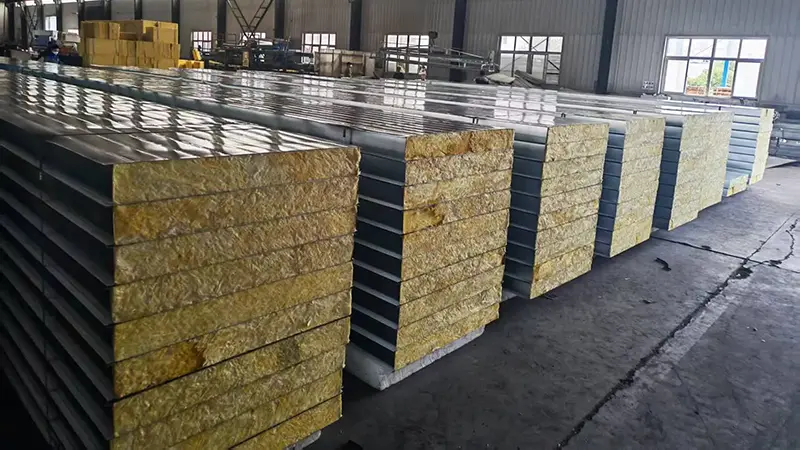

Daksteenwolsandwichpanelen zijn gewoonlijk 50 mm tot 200 mm dik met effectieve breedtes van 900 mm tot 1000 mm. PU-sandwichpanelen variëren van 30 mm tot 100 mm dik met een effectieve breedte van 1000 mm. EPS-sandwichpanelen zijn verkrijgbaar van 50 mm tot 250 mm dik met een effectieve breedte van 1150 mm of 1200 mm. De paneellengte bedraagt over het algemeen maximaal 12.000 mm en aangepaste lengtes kunnen worden geproduceerd volgens de projectvereisten.
| Prestatie-indicator | Polyurethaan (PU) kern | Kern van steenwol | Kern van polystyreen (EPS). | Standaardreferentie |
|---|---|---|---|---|
| Kerndichtheid | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Thermische geleidbaarheid | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Gemeten bij omgevingstemperatuur |
| Sterkte van de binding | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Tussen bekleding en kern |
| Verbrandingsprestaties | Klasse B1 | Klasse A (niet-brandbaar) | Klasse B2 | GB8624 |
| Brandwerendheidsklasse | Niet gespecificeerd | ≥60 min voor dikte ≥80 mm | Niet gespecificeerd | Geverifieerd door brandtesten |
| Buigzame laadcapaciteit | ≥0,5 kN/m bij L₀/200 | ≥0,5 kN/m bij L₀/250 | ≥0,5 kN/m bij L₀/250 | Doorbuigingslimiet |
| Gemeenschappelijke dikte | 30–100 mm | 50–200 mm | 50–250 mm | Aanpasbaar |
| Effectieve breedte | 1000 mm | 900–1000 mm | 1150–1200 mm | Standaard breedtes |
Het paneel gedraagt zich als een I-balk. De metalen bekledingen fungeren als flenzen en dragen trek- en drukspanningen. De kern fungeert als het web en brengt schuifkrachten over. Het vergroten van de kerndikte verhoogt de buigstijfheid zonder significant gewicht toe te voegen, omdat de kerndichtheid laag is. Alle drie de kerntypen moeten voldoen aan een minimale buigbelastingscapaciteit van 0,5 kN/m onder de gespecificeerde doorbuigingslimiet. Steenwol- en EPS-panelen zijn getest op L₀/250, terwijl PU-panelen zijn getest op L₀/200.
De vereisten voor de hechtsterkte variëren per kerntype. EPS-panelen vereisen een hechtsterkte boven 0,1 MPa, PU-panelen minimaal 0,09 MPa en steenwolpanelen boven 0,06 MPa. Tijdens de afpeltest moet het op de bekleding achterblijvende kernmateriaal gelijkmatig verdeeld zijn en minimaal 85% van het verlijmde oppervlak bedekken. Deze vereiste helpt bevestigen dat de bekledingen en de kern als één geheel blijven werken.
Het brandgedrag wordt vooral bepaald door de kern. Steenwolkernen zijn onbrandbaar en bieden een brandwerendheid van minimaal 60 minuten bij een dikte van 80 mm of meer. PU-kernen kunnen een vlamvertragende classificatie van klasse B1 bereiken. EPS-kernen zijn geclassificeerd als klasse B2 en zijn beperkt tot gebieden met lage brandveiligheidseisen. Projectbrandcodes moeten als leidraad dienen voor de kernselectie.
PU-kernen bieden de laagste thermische geleidbaarheid bij 0,027 W/(m·K) of minder, gevolgd door EPS bij 0,041 W/(m·K) en steenwol bij 0,045 W/(m·K). Bij de selectie moeten de isolatiedoelstellingen, de brandwerendheid en het budget in evenwicht zijn. Voor een bepaalde isolatiebehoefte kunnen PU-panelen dunner zijn dan EPS- of steenwolpanelen.

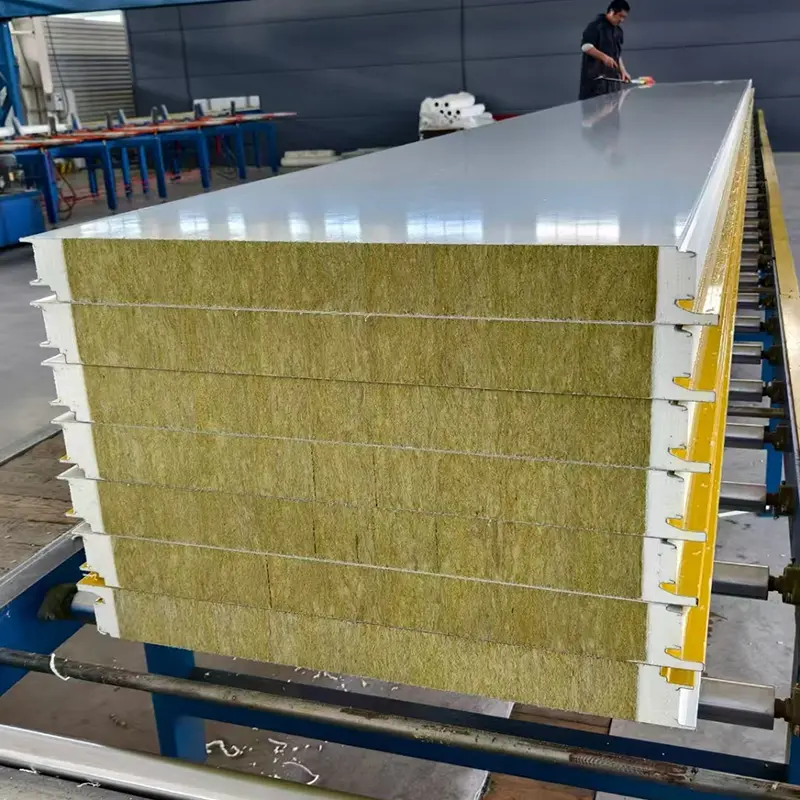

Kernpanelen van steenwol zijn geschikt voor gebouwen die niet-brandbare omhullingsmaterialen vereisen, zoals industriële installaties met een hoog brandrisico, openbare gebouwen, cleanrooms en gebieden waar brandvoorschriften klasse A-materialen vereisen. Ze zorgen ook voor een goede geluidsabsorptie, wat handig is in luidruchtige omgevingen.

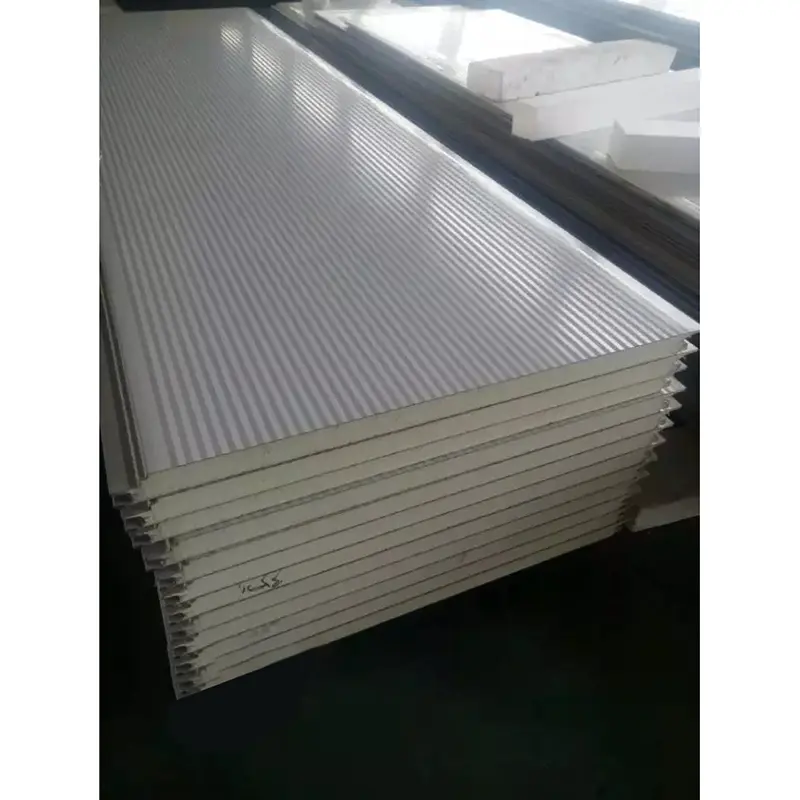

PU-kernpanelen zijn geschikt voor projecten waar maximale thermische isolatie nodig is binnen een beperkte dikte, zoals koelopslag, temperatuurgecontroleerde magazijnen en energiezuinige gebouwen. Hun brandklasse B1 maakt ze acceptabel in veel toepassingen, maar de lokale brandvoorschriften moeten worden bevestigd.

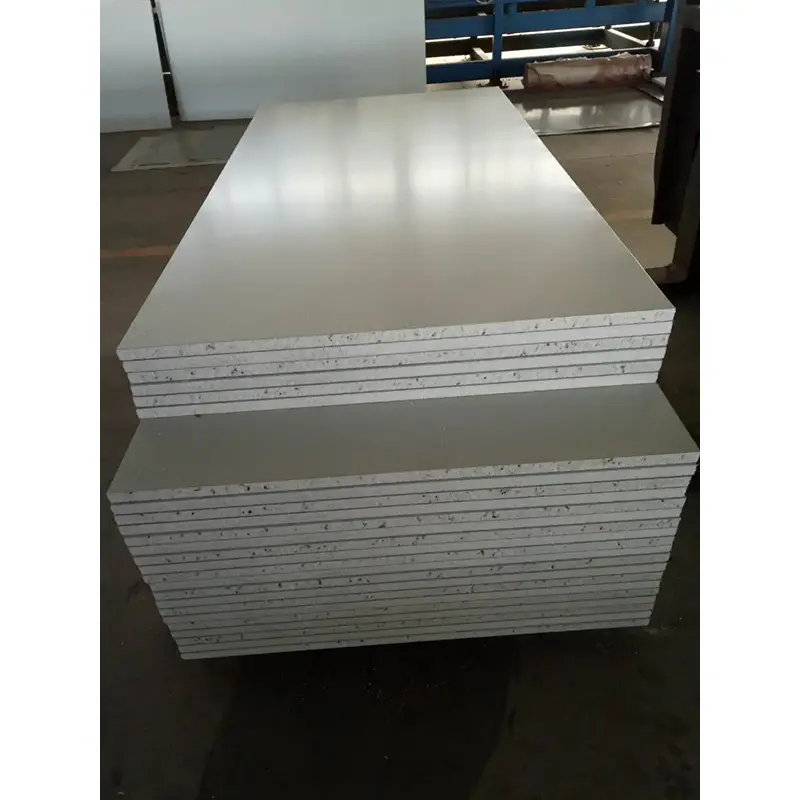

EPS-kernpanelen zijn een economische optie voor gebouwen met lage brandveiligheidseisen, zoals tijdelijke constructies, landbouwgebouwen en sommige magazijnen. Ze bieden goede isolatie tegen lagere kosten, maar hun B2-classificatie beperkt het gebruik in bewoonde of risicovolle gebieden.
Steenwol is de enige onbrandbare optie van de drie en biedt de hoogste brandwerendheid. PU kan B1 bereiken, terwijl EPS B2 is. Voor gebouwen met strikte brandvoorschriften is meestal steenwol vereist.
Ja, sandwichpanelen kunnen worden gebruikt voor zowel wanden als daken, maar dakpanelen vereisen mogelijk extra kenmerken, zoals sterkere profielen, een beter drainageontwerp en een hogere weerstand tegen windbelasting. Bevestig bij de fabrikant dat het geselecteerde paneel voldoet aan de eisen voor dakbelasting.
PU biedt een betere thermische isolatie per dikte-eenheid en een hogere hechtsterkte, maar kost meer. EPS is lichter en goedkoper. Als de isolatiedoelen kunnen worden bereikt met een dikker EPS-paneel, kan dit de economischere keuze zijn. Thermische berekeningen moeten de beslissing begeleiden.
Relevante normen zijn onder meer JC/T 868 voor polyurethaansandwichpanelen met metalen oppervlak, JC/T 869 voor sandwichpanelen van steenwol met metalen oppervlak en JC/T 689 voor polystyreensandwichpanelen met metalen oppervlak. Projectspecificaties en acceptatiecriteria moeten naar deze documenten verwijzen.
