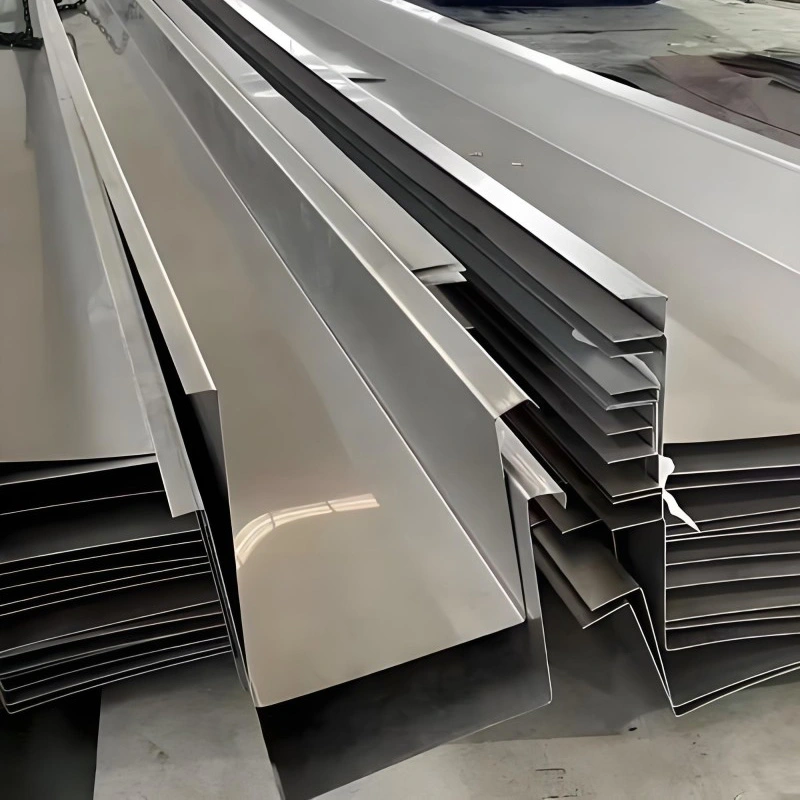

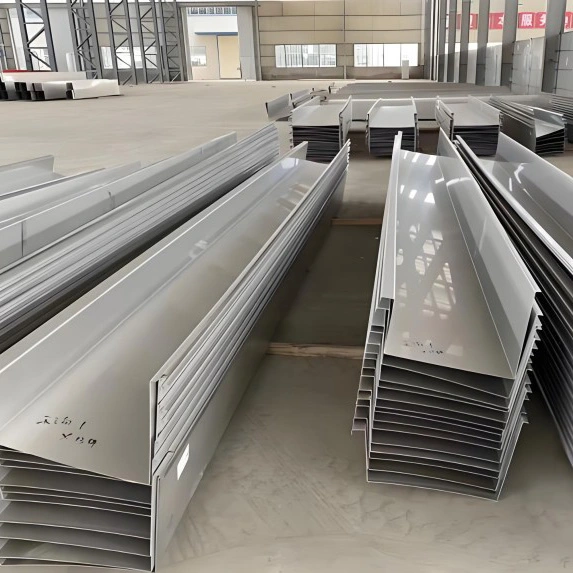

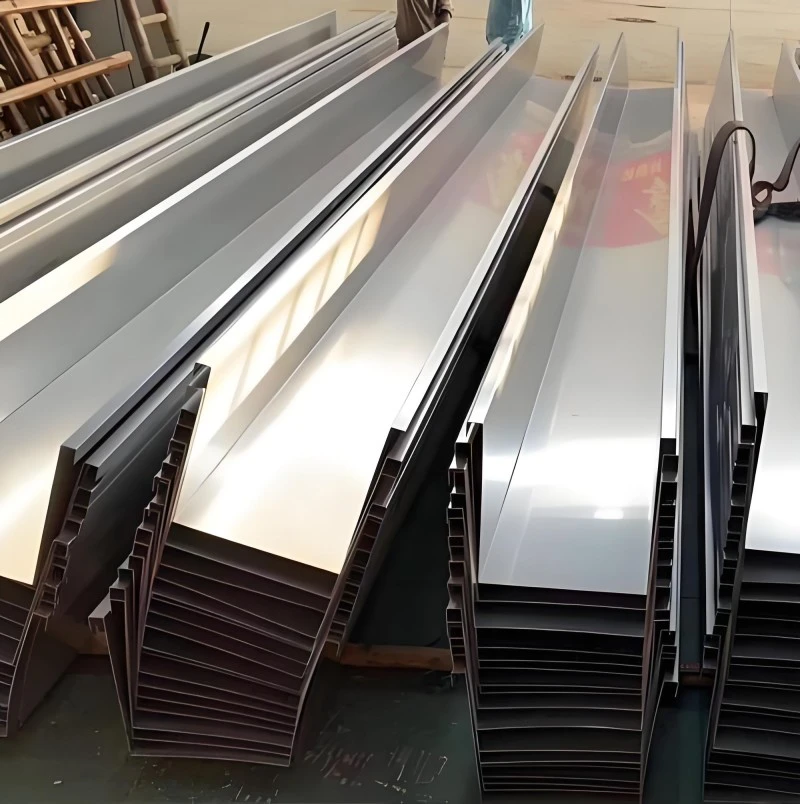

Roestvrij stalen goot

De dakafvoer is afhankelijk van goten die op de laagste punten van het dak zijn geplaatst om regenwater op te vangen en naar de regenpijpen te transporteren. De RVS Goot is ingedeeld per locatie. Interne goten zitten binnen de buitenmuurlijn en werken meestal met een borstweringmuur. Externe goten reiken tot voorbij de buitenmuur en worden doorgaans gebruikt bij gebouwen zonder borstwering. Deze classificatie volgt GB 51022-2015, de technische code voor lichtgewicht gebouwen met stalen frames met puntgevel. SENBO fabriceert deze goten in een gecontroleerde werkplaatsomgeving, waarbij het buigen en lassen vóór levering zijn voltooid. Elk stuk wordt vóór verpakking gecontroleerd op breedte, hoogte, flensmaat en rechtheid.

Het basismateriaal is standaard RVS 304. De kwaliteiten 201 en 316L kunnen worden gespecificeerd wanneer projectomstandigheden een ander evenwicht tussen kosten en corrosieweerstand vereisen. GB 51022-2015 stelt een minimale plaatdikte van 1,0 mm vast voor binnengoten gemaakt van roestvrij staal 304. Als een ander materiaal wordt vervangen, moet het een betrouwbare anticorrosiebehandeling krijgen. Gewone staalplaatgoten moeten minimaal 3,0 mm dik zijn. De nationale standaardatlas 24CS08-1 biedt verdere richtlijnen voor het selecteren en installeren van drainageaccessoires.

Afmetingen en fabricage

De dikte varieert van 0,5 mm tot 3,0 mm, afhankelijk van de ontwerpbelasting en de blootstelling aan corrosie. Dwarsdoorsneden zijn meestal rechthoekig of trapeziumvormig, met een basisbreedte van 0,3 m tot 0,5 m en een hoogte van 0,25 m tot 0,4 m. Bovenflenzen zorgen voor een veilig bevestigingsoppervlak. Gootsecties kunnen gemaakt worden van 1 m tot 14 m lang. CNC-buigen houdt een rechtheid tot 0,3 mm per 1000 mm en een hoektolerantie tot ±0,5 graden over de volledige lengte vast. Oppervlakteafwerkingen omvatten 8K spiegel, mat en geborsteld.

Parametertabel

Veldervaring en naleving van de code

Codegestuurde ontwerpregels

GB 51022-2015 specificeert dat de gootdoorsnede rechthoekig of trapeziumvormig mag zijn. Interne goten moeten voorzien zijn van overloopopeningen die 50 mm tot 100 mm onder de bovenrand zijn geplaatst. Alle verbindingen moeten worden afgedicht en het dakpaneel moet in de goot doorlopen. Waar regenwater vanaf het dakoppervlak de goot binnendringt, is een extra waterdichting verplicht. Deze vereisten creëren een duidelijke basislijn voor ontwerp en installatie.

Vervangingsprojecten in industriële gebouwen

In de gezamenlijke werkplaats van Shantui Construction Machinery werd het originele dakgootsysteem vervangen door 304 roestvrijstalen goten. Op de hemelwatersifonuitlaten zijn regenpijpen aangesloten om de afvoerpaden vrij te houden. Het project demonstreert een typisch retrofitscenario waarbij de bestaande goot het einde van zijn levensduur had bereikt en vanwege de duurzaamheid werd gekozen voor een vervanging van roestvrij staal.

Reparatie van riolering van openbare gebouwen

Het expositiecentrum voor landbouw- en nevenproducten in Huangtan Town, Ninghai County, moest de dakgoot vervangen nadat het oorspronkelijke systeem beschadigd was. Er is circa 85 meter nieuwe RVS goot geplaatst. Het gespecificeerde materiaal was 1,2 mm dik roestvrij staal 304, met een hoogte van 0,3 m, een basisbreedte van 0,35 m en een bovenflens van 0,05 m. Het project illustreert hoe roestvrijstalen goten worden gebruikt om de afwateringsfunctie in bestaande gebouwen te herstellen.

Prestaties van het kustmilieu

Bij het Fangchenggang Gangchen International Hotel was de waterlekkage in de portiek van de lobby te wijten aan gecorrodeerde koolstofstalen dakgoten. Bij de reparatie zijn 1,2 mm dikke 304 roestvrijstalen platen gebruikt, die ter plaatse zijn gelast. De kustatmosfeer met een hoge luchtvochtigheid en een hoog zoutgehalte had ervoor gezorgd dat het oorspronkelijke materiaal was gaan roesten. Na vervanging was het afwateringsprobleem opgelost. Deze behuizing ondersteunt het gebruik van 304 roestvrij staal in zoute lucht en soortgelijke corrosieve omgevingen.

Installatie en vorstbeveiliging

Bij de installatie moet rekening worden gehouden met vriesomstandigheden. In koude gebieden hebben interne dakgoten en regenpijpen isolatie of verwarming nodig. In dergelijke klimaten hebben externe dakgootsystemen de voorkeur omdat ze gemakkelijker te beschermen zijn tegen ijsverstopping. De helling in de lengterichting moet minimaal 5‰ bedragen en de regenpijpen moeten stevig aan de muur of het constructieframe worden bevestigd. CNC-gebogen secties verminderen veldverbindingen en helpen de maatnauwkeurigheid tijdens de installatie te behouden.

Fabricage- en installatierichtlijnen

• Beslis tussen de interne en externe gootindeling op basis van het gebouwontwerp en het plaatselijke klimaat.
• Kies de roestvrij staalsoort op basis van het atmosferische corrosieniveau. 316L is beter voor zware maritieme of chemische omgevingen.
• Houd over het gehele traject een goothelling van minimaal 5‰ aan.
• Controleer bij interne goten of de overloopuitlaten zich op de juiste plaats bevinden en de juiste afmetingen hebben, en houd ze vrij van vuil.
• Gebruik gekwalificeerde roestvrijstalen lasprocedures. Reinig door hitte beïnvloede zones na het lassen om plaatselijke corrosie te voorkomen.
• Inspecteer de gootverbindingen en de ingangspunten van de dakpanelen op afdichting voordat het dak wordt voltooid.

Vragen die vaak door projectteams worden gesteld

Wanneer is een interne goot nodig in plaats van een externe?

Interne goten komen vaak voor bij gebouwen met borstweringmuren of waar het architecturale ontwerp de afvoer aan het zicht onttrekt. Externe goten zijn eenvoudiger te installeren en te onderhouden. De keuze wordt doorgaans door de architect en constructeur gemaakt op basis van het gevelontwerp en het klimaat.

Wat maakt roestvrij staal 304 de standaard voor binnengoten?

Interne goten zijn na de bouw moeilijk toegankelijk, dus het materiaal moet zonder onderhoud bestand zijn tegen corrosie. De code vereist roestvrij staal 304 met een minimale dikte van 1,0 mm omdat het een bewezen evenwicht biedt tussen corrosieweerstand, sterkte en kosten.

Hoe worden lange dakgoten ter plaatse samengevoegd?

Secties worden doorgaans gelast of afgedicht met roestvrijstalen connectoren. Lassen zorgt, mits correct uitgevoerd, voor een continue waterdichte verbinding. Er worden ook mechanische verbindingen met kit gebruikt, maar deze vereisen een zorgvuldigere installatie en periodieke inspectie.

Welke afwerking is het meest praktisch voor RVS dakgoten?

Geborstelde en matte afwerkingen hebben vaak de voorkeur omdat ze kleine krasjes en vlekken op het oppervlak beter verbergen dan spiegelafwerkingen. Spiegelafwerkingen zijn meer reflecterend en kunnen sneller watervlekken vertonen, maar ze worden soms gekozen vanwege het visuele effect.

Ontvangst en verificatie

Elke levering moet worden gecontroleerd aan de hand van het materiaalcertificaat, dat de roestvrij staalkwaliteit en plaatdikte moet bevestigen. Dimensionale verificatie omvat breedte, hoogte, flensgrootte en rechtheid. Bevestig voor gelaste secties dat de lasprocedure gekwalificeerd is en dat de lassers over geldige certificeringen beschikken. Inspecteer de oppervlakteafwerking op krassen, deuken of andere schade die mogelijk tijdens het transport is ontstaan.

Punten die u moet bevestigen voordat u bestelt

• Bepaal het type gootindeling en bevestig de doorsnedeafmetingen met de constructietekeningen.
• Selecteer de roestvrij staalsoort op basis van de corrosiecategorie van de locatie.
• Controleer of de plaatdikte voldoet aan het minimum dat vereist is door de geldende code voor interne goten.
• Plan de helling van de goot en de steunafstand zodat het water gestaag naar de regenpijpen stroomt.
• Houd bij lange runs rekening met het temperatuurbereik en of er dilatatievoegen nodig zijn.
• Bevestig de vereisten voor oppervlakteafwerking en de verwachte leveringslengte voordat de productie begint.
