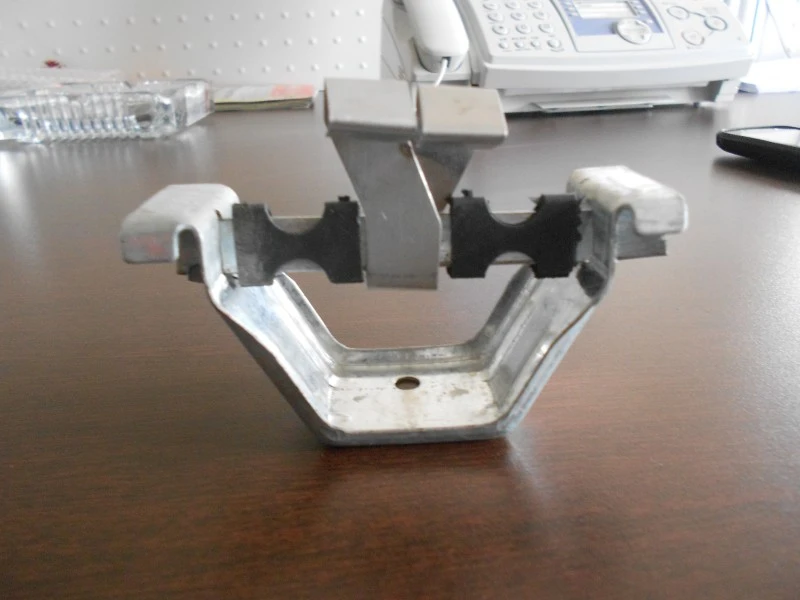

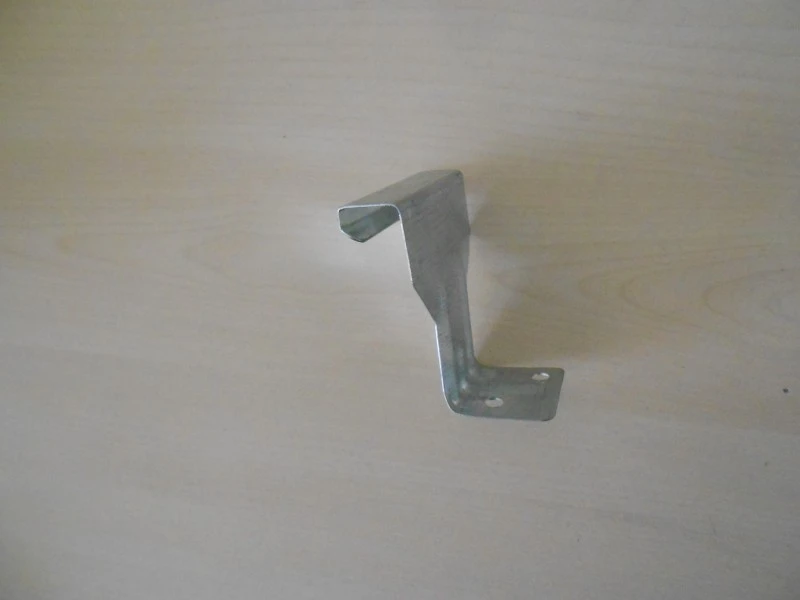

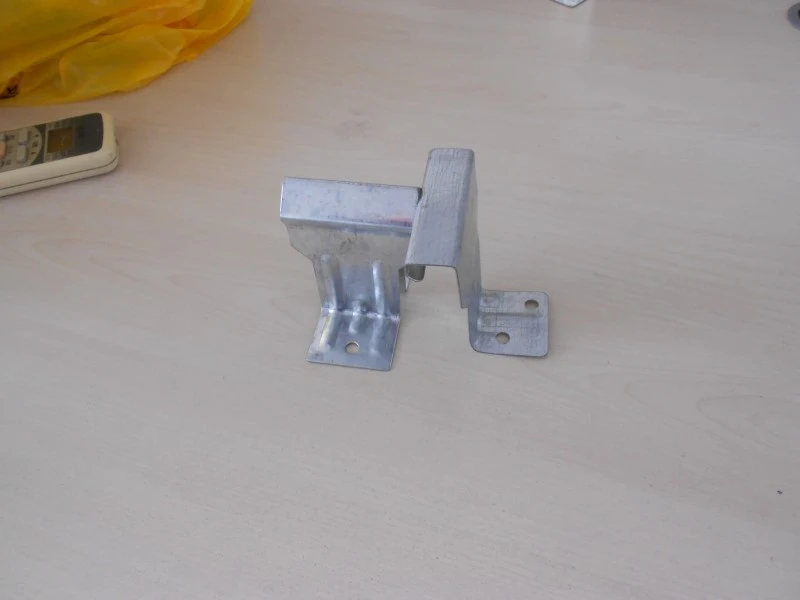

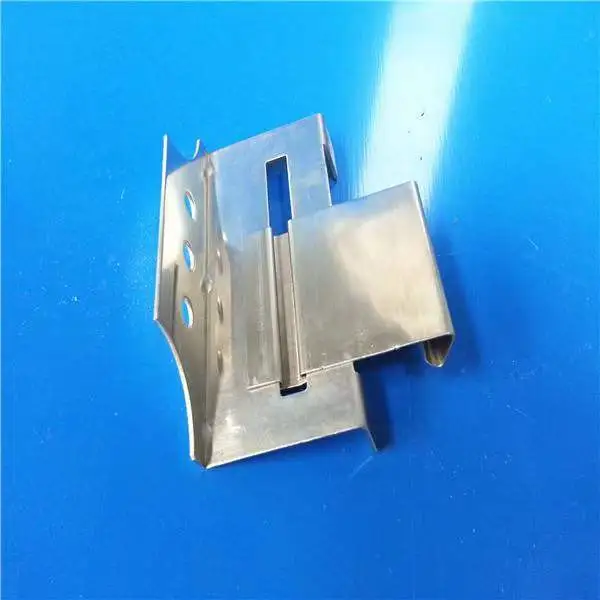

Verborgen clipbevestigingen zorgen voor een verborgen verbinding tussen bouwpanelen en de draagconstructie. De clip grijpt aan op een basisrib die aan de gording of beugel is bevestigd en houdt het paneel zonder schroeven door het paneeloppervlak vast. Deze aanpak houdt alle bevestigingsmiddelen binnen de paneelnaden, waardoor een schone buitenkant ontstaat en de lekpaden die verband houden met blootliggende schroeven en kit worden geëlimineerd. SENBO levert deze clips met maatcontroles op sleufdiepte, pootlengte en materiaaldikte, en het productieproces omvat periodieke testen van de ingrijpkracht.
De clips zijn standaard gemaakt van roestvrij staal 304, waarbij 430 en 201 beschikbaar zijn voor specifieke budgetten. Q235B-staal met thermisch verzinken wordt gebruikt voor zwaardere structurele clips. RVS clips worden vervaardigd door koudpersen of stampen uit stripmateriaal. Q235B-clips worden doorgaans gemaakt van warmgewalste plaat met een minimale dikte van 5 mm en gevormd door hydraulisch koudpersen om de sterkte en maatnauwkeurigheid te behouden.
De interne hoogte van de clip wordt bepaald door de sleufdiepte van het paneel. Gangbare interne hoogtes variëren van 2,6 mm tot 10 mm, met een pootlengte van 7,5 mm en materiaaldikte van 0,5 mm tot 1,5 mm voor roestvrij staal. De boutdiameter is 12 mm met een sterktegraad van minimaal 8,8. Clips worden per toepassing ingedeeld in wandpaneelclips, dakpaneelclips en vloerpaneelclips. Per materiaal zijn ze onderverdeeld in roestvrijstalen clips en thermisch verzinkte stalen clips.
| Item | Parameter/specificatie | Referentie of opmerkingen |
|---|---|---|
| Basismateriaal | 304 roestvrij staal / Q235B warmgewalst staal | Materiaal geselecteerd op toepassing |
| Materiaal dikte | 0,5–1,5 mm voor roestvrij staal; ≥5 mm voor volledig stalen componenten | Afhankelijk van het producttype |
| Clip interne hoogte | 2,6–10 mm | Moet overeenkomen met de paneelsleuf |
| Beenlengte | 7,5 mm | Typische dimensie |
| Boutspecificatie | M12, sterkteklasse ≥8,8 | Voor structurele verbinding |
| Galvaniserende dikte | ≥150 g/m² per zijde | Thermisch verzinkt Q235B |
| Slipweerstand | Δ ≤ 7,0 mm bij 7,0 kN; Δ ≤ 0,5 mm bij 10,0 kN | Conform GB 15831 en industrienormen |
| Structurele integriteit | Geen storing bij 25,0 kN | Conform GB 15831 en industrienormen |
| Torsiestijfheid | θ ≤ 4° bij een koppel van 900 N·m | Voor haakse koppelingen |
| Koppeltest | Geen storing bij ≥65 N·m | Clip-koppelweerstand |
De mechanische vereisten voor verborgen clips zijn gebaseerd op GB 15831 en gerelateerde industrienormen. Slipweerstandstesten vereisen een verplaatsing van niet meer dan 7,0 mm bij een belasting van 7,0 kN, en niet meer dan 0,5 mm bij 10,0 kN. De clip mag niet bezwijken bij 25,0 kN. Voor torsiestijfheid is een hoek van maximaal 4 graden vereist bij een koppel van 900 N·m. Volledig stalen, koudgeperste clips, getest door SENBO, voldoen aan deze limieten.
304 roestvrijstalen clips zijn onderworpen aan zoutsproeitests en vertonen een geschikte corrosieweerstand voor blootstelling buitenshuis. Thermisch verzinkte Q235B clips zijn voorzien van een zinklaag van minimaal 150 g/m² per zijde, wat langdurige bescherming biedt onder normale atmosferische omstandigheden. De materiaalkeuze moet passen bij de projectomgeving.
Bij daken met staande naden houden verborgen clips de panelen vast aan de steunbeugels zonder oppervlaktedoorboringen. Hierdoor kunnen de dakpanelen bewegen bij thermische uitzetting en krimp, terwijl ze vast blijven zitten aan de clips. Het resultaat is een dakoppervlak zonder zichtbare schroefgaten, wat de kans op waterindringing verkleint en de waterdichtheid op lange termijn verbetert. De verborgen-clipmethode wordt gebruikt in 360° staande naadsystemen voor industriële daken met grote overspanningen.
Bij wandpanelen maken verborgen clipbevestigingen een montage zonder spijkers mogelijk, waardoor het paneeloppervlak schoon blijft. Bij raambekleding bedekt de verborgen verbinding de snijranden van de kleurgecoate panelen, waardoor ze worden beschermd tegen direct contact met regen en het risico op roest aan de randen wordt verminderd. Deze installatiemethode voldoet aan architectonische uitstralingseisen.
Leveranciers moeten materiaalcertificaten voor roestvrij staal of gegalvaniseerd staal overleggen. Testrapporten voor slipweerstand, structurele integriteit en torsiestijfheid moeten beschikbaar zijn indien vereist door het project. Bij ontvangstcontroles ter plaatse moeten de afmetingen, materiaalkwaliteit en oppervlakteconditie worden geverifieerd. Voor grote bestellingen kunnen proefclips worden getest om de aansluiting op het daadwerkelijke paneelprofiel te bevestigen.
De interne hoogte van de clip moet overeenkomen met de sleufdiepte van het gebruikte paneel. Meet de paneelsleuf of raadpleeg de specificatie van de paneelfabrikant. Een clip die te hoog is, verhindert volledige inschakeling, terwijl een te korte clip beweging of ontkoppeling mogelijk maakt.
Verborgen clips zijn ontworpen voor panelen met een compatibel gleuf- of naadprofiel. Metalen panelen met opstaande naden of in elkaar grijpende randen werken goed. Bij sommige op hout gebaseerde panelen kunnen ook verborgen clips worden gebruikt als de sleuf correct is bewerkt. Bevestig altijd de compatibiliteit met zowel de paneel- als de clipleveranciers.
Roestvrijstalen clips, met name klasse 304, bieden een betere corrosieweerstand en hebben de voorkeur voor kust- of vochtige omgevingen. Gegalvaniseerde stalen clips zijn sterker en worden vaak gebruikt voor zware structurele verbindingen, maar de zinklaag gaat mogelijk niet zo lang mee in agressieve atmosferen. De keuze hangt af van de omgevingsblootstelling en belastingseisen van het project.
Ja, verborgen clips worden gebruikt in gebieden met veel wind, vooral bij daksystemen met staande naden. De clips moeten op een afstand van elkaar worden geplaatst in overeenstemming met de ontwerpwindbelasting, en het materiaal en de dikte van de clip moeten voldoende zijn. Voor het specifieke project moeten windopwaartse berekeningen worden uitgevoerd.
