Vloerbedekking van wapeningsspanten

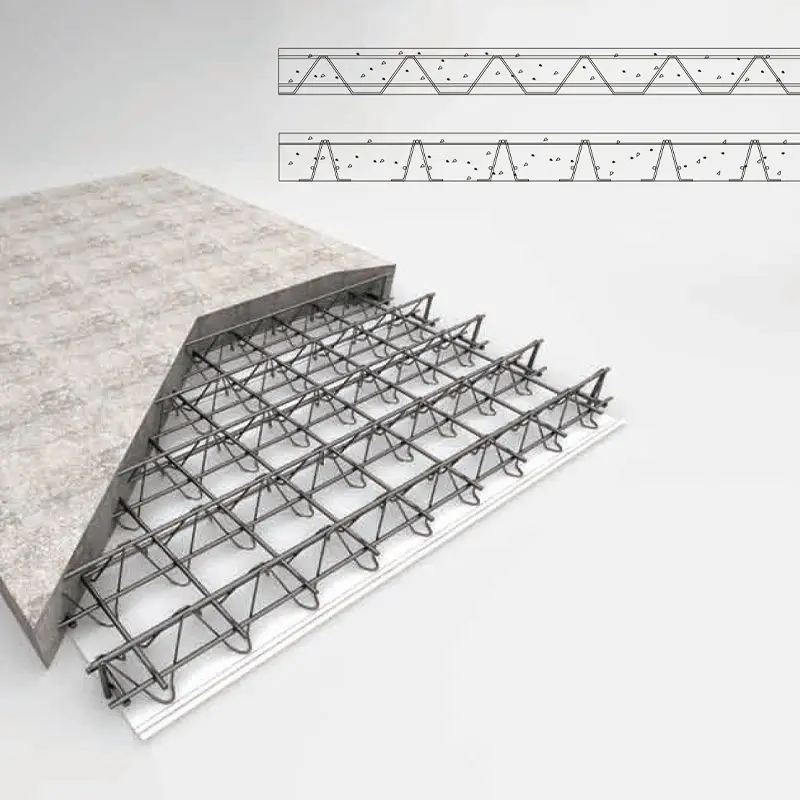

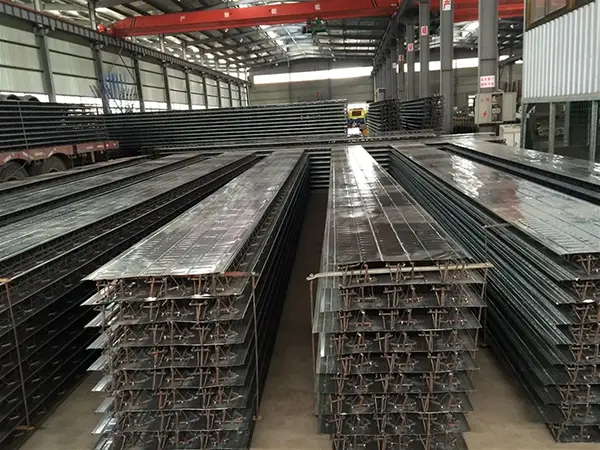

Een wapeningsspantvloer is een dragend composietpaneel dat wordt gevormd door het combineren van een stalen wapeningsspant met een bodemplaat op een geautomatiseerde productielijn. De truss zelf bestaat uit bovenste koordestaven, onderste koordestaven en webstaven die met elkaar zijn verbonden door middel van weerstandspuntlassen, waardoor een stabiele driehoekige structuur ontstaat. Dit spant wordt vervolgens aan een bodemplaat gelast, meestal een 0,5 mm dikke gegalvaniseerde staalplaat of een vezelcementplaat.

SENBO-bouwmaterialenlevert dit product als onderdeel van haar assortiment vloerbedekkingen met staalconstructies. De terrasplanken dienen als permanente bekisting tijdens de bouw en dragen later bij aan de structurele prestaties van de betonplaat.

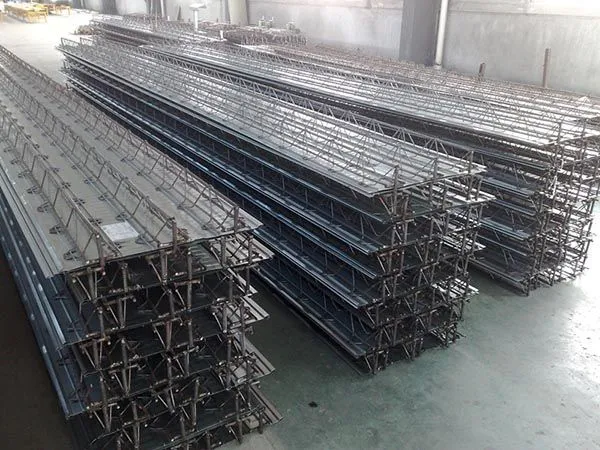

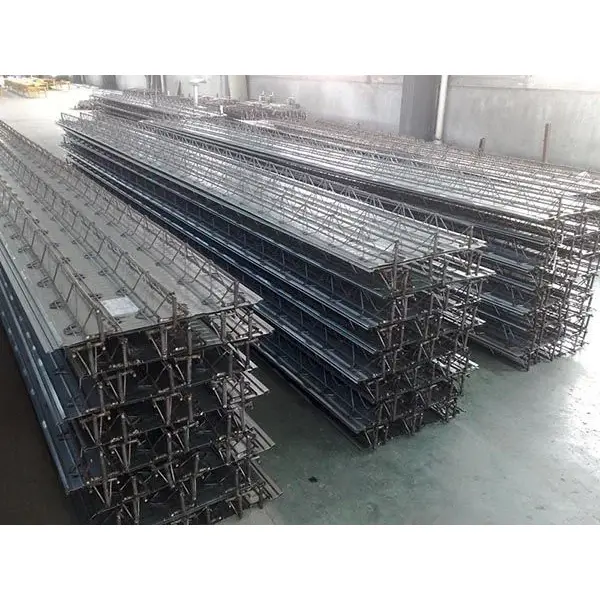

Structurele samenstelling en materialen

De bovenste en onderste koordestaven zijn meestal gemaakt van HRB400- of CRB550-staal, terwijl de webstaven doorgaans HPB300-, HRB400- of CPB550-staal gebruiken. Verticale en horizontale steunbalken zijn over het algemeen HPB300 of HRB400.

Wanneer een gegalvaniseerde staalplaat als bodembekisting wordt gebruikt, bedraagt ​​de dikte ervan 0,5 mm, de vloeigrens minimaal 250 N/mm² en het gewicht van de dubbelzijdige verzinkte coating minimaal 120 g/m². Het onderblad is verkrijgbaar in twee breedtes: Type A (600 mm) en Type B (576 mm).

Stalen vakwerkhoogtes variëren van 50 mm tot 340 mm, wat overeenkomt met plaatdiktes van 80 mm tot 370 mm. De diameters van de bovenste en onderste koorden zijn 6–12 mm, en de diameters van de webstaven zijn 4–8 mm. Er bestaan ​​verschillende productseries, zoals TD1 – TD7 en HB1 – HB8, waarbij de TD3-90 een veelgebruikt model is.

Productclassificatie op basis van bodembekisting

Producten worden geclassificeerd op basis van het type bodembekisting. Het traditionele type maakt gebruik van een gegalvaniseerde staalplaat, terwijl het permanente (niet-verwijderbare) type fijn aggregaatbeton of vezelcementplaat gebruikt. Volgens de nationale standaardatlassen 23CG56-1 en 23CG56-2 elimineren permanente bodembekistingsproducten de noodzaak om ter plaatse de bekisting te verwijderen, bieden ze een gladde onderkantafwerking en zijn ze geschikt voor vochtige of schone omgevingen, evenals voor gebouwen zonder verlaagde plafonds.

Prestaties in echte projecten

1. Toepassing op superhoogbouw: 140.800 m² vakwerkterrasplanken

Een superhoogbouwproject dat momenteel in aanbouw is, heeft een totale vloeroppervlakte van 218.000 m². Toren A stijgt 39 verdiepingen (176,1 m) en toren B bereikt 51 verdiepingen (212,4 m). Bij het project werd 140.800 m² vakwerkdeksystemen en 16.100 m² randbekisting gebruikt. De plaatdiktes varieerden van 110 mm tot 150 mm, en de spanten werden vervaardigd met behulp van hoogfrequent weerstandspuntlassen.

Vergeleken met traditionele ter plaatse gestorte platen maakte deze methode het plaatsen van bekistingen, het verwijderen van bekistingen en het handmatig bevestigen van wapeningsstaven overbodig. De bouwkwaliteit bleef de hele tijd stabiel en betrouwbaar.

2. Verificatie van grote overspanningen en grote cantilever

Het Zhongguancun AI Science and Technology Park Exhibition Center is een proefproject voor koolstofvrij bouwen in Peking. De stalen frameconstructie van vier verdiepingen is ontworpen voor Seismic Intensity 8. Het heeft een maximale overspanning van 3,5 m en een maximale uitkragingslengte van 8,25 m.

Er werd gebruik gemaakt van vloerdelen van het type TD3-90, met een spanthoogte van 90 mm en een totale plaatdikte van 120 mm. De maximale vrijdragende overspanning tijdens de bouw bedroeg 3,0 m. In de vrijdragende zone van 8,25 m werden halverwege de overspanning tijdelijke dubbele verticale palen geïnstalleerd om een ​​opwaartse welving van 1,5‰ te bewerkstelligen, waardoor de structurele veiligheid werd gewaarborgd.

3. Verificatie van brand- en corrosiebestendigheid

De wapening is volledig ingekapseld in beton, waardoor de brandwerendheid vergelijkbaar is met die van traditionele ter plaatse gestorte platen. Uit tests blijkt dat een plaat van 100 mm dik (overeenkomend met een stalen spant van 70 mm hoog) een brandwerendheid van 1,68 uur behaalt. De gegalvaniseerde staalplaat vereist geen extra brandbeveiliging.

Vergeleken met composietplaten met geprofileerde stalen terrasplanken bieden stalen vakwerkvloerplanken een betere corrosieweerstand. Omdat de gegalvaniseerde staalplaat tijdens de gebruiksfase niet bijdraagt ​​aan de structurele belasting, kan roest de structurele integriteit niet aantasten.

4. Bouwefficiëntie en kostengegevens

De fabrieksproductie garandeert een uniforme wapeningsafstand en een consistente dikte van de betondekking. Het werk ter plaatse voor het verbinden van wapening wordt met 60% tot 70% verminderd. Voor het Xiqing Houtai Plot G-kelderproject in Tianjin verkortte het gebruik van deze technologie de bouwperiode met ongeveer 10 dagen en resulteerde dit in een totale kostenbesparing van 1,972 miljoen RMB. De totale kosten per vierkante meter waren ruim 20% lager dan bij traditionele composietplaten.

Technische specificaties in één oogopslag

De volgende parameters zijn gebaseerd op de industriestandaard JG/T 368-2012 en nationale standaardatlassen. Maatwerk is beschikbaar.

Waarom dit systeem werkt

1. Prefabricage in de fabriek zorgt voor consistentie.De spant wordt gevormd door middel van geautomatiseerd weerstandspuntlassen, waardoor de wapeningsafstanden uniform en de afmetingen nauwkeurig blijven. Dit vermindert de hoeveelheid wapening ter plaatse met 60% tot 70% en leidt tot een consistentere bouwkwaliteit.

2. Bidirectionele stijfheid vergelijkbaar met ter plaatse gegoten platen.Het systeem kan worden ontworpen als een tweezijdige plaat, die een stijfheid biedt die vergelijkbaar is met die van een ter plaatse gestorte gewapende betonplaat met tweezijdige wapening. Seismische prestaties zijn over het algemeen beter dan geprofileerde stalen composietplaten.

3. Brand- en corrosiebestendigheid zonder extra coatings.Omdat de wapening volledig is ingestort in beton, haalt een plaat van 100 mm zonder brandwering een brandwerendheid van 1,68 uur. De gegalvaniseerde plaat dient alleen als bekisting, dus corrosie heeft geen invloed op de structurele veiligheid.

4. Gladde binnenwelving en verminderde plaatdikte.De onderkant is vlak. Vergeleken met standaard geprofileerde stalen terrasplanken kan de totale plaatdikte met 30–50 mm worden verminderd, terwijl dezelfde vrije plafondhoogte behouden blijft, wat de vloer-tot-vloerhoogte helpt verlagen.

5. Kosten- en planningvoordelen.Bekisting wordt geëlimineerd, ondersteuning wordt geminimaliseerd en gelijktijdig bouwen met meerdere verdiepingen wordt mogelijk. De onderplaat bereikt een oppervlaktegebruik van 96% met slechts 0,5 mm staaldikte, waardoor het materiaalverbruik wordt verminderd.

Ontwerp- en installatieoverwegingen

Voor tweewegplaatontwerp:Wapeningsspanten kunnen worden ontworpen als een tweerichtingsplaat door extra wapening in de dwarsrichting toe te voegen. Bevestig met de constructeur dat de paneelindeling en ondersteuningsomstandigheden overeenkomen met de ontwerpaannames.

Voor permanente bodembekistingstoepassingen:Kies voor fijnkorrelig beton of vezelcementplaat als een gladde onderzijde gewenst is zonder verlaagd plafond. Controleer of de omgeving geschikt is voor het geselecteerde bodembekistingsmateriaal.

Voor lange uitkragingen:Er kunnen tijdelijke steunen nodig zijn, zoals gedemonstreerd in het Zhongguancun-project, waarbij dubbele palen werden gebruikt om opwaartse welving te bewerkstelligen. Bereken de doorbuigings- en cambervereisten op basis van de werkelijke cantileverlengte en constructiebelastingen.

Tijdens installatie:Garandeer de laskwaliteit op alle knooppunten en steunen. Volg de gespecificeerde lasafstand en elektrodedruk. Vermijd bij gegalvaniseerde platen overmatige hitte die de coating zou kunnen beschadigen. Bescherm panelen tegen vocht als ze voor langere tijd op locatie worden opgeslagen.

Typische toepassingen

1.Vloer- en daksystemen voor hoogbouw en superhoogbouw staalconstructies.

2.Vloerconstructies met grote overspanningen en grote uitkragingen.

3.Bedienplatforms en vloeren in industriële installaties en logistieke magazijnen.

4.Gebouwen die vochtbestendigheid, corrosiebestendigheid of cleanroomomgevingen vereisen, waarbij permanente bodembekisting wordt aanbevolen.

Veelgestelde vragen

1. Hoe verhouden wapeningsspanten zich tot geprofileerde staalplaatcomposietplaten?

Geprofileerde staalplaatcomposietplaten vertrouwen op het stalen dek als zowel bekisting als trekversterking. Bij wapeningspanten wordt gebruik gemaakt van een aparte stalen spant voor structurele versteviging, waardoor de onderplaat alleen als bekisting dient. Hierdoor kan de onderplaat dunner zijn (0,5 mm) en heeft corrosie geen invloed op de structurele capaciteit. Ook de onderkant van de plaat is vlakker.

2. Wat is het voordeel van een permanente bodembekisting?

Permanente bodembekisting (fijn beton of vezelcementplaat) elimineert de noodzaak om de bekisting te strippen na het uitharden van het beton. Het zorgt voor een gladde, schone onderkant die zonder verlaagd plafond vrij kan blijven. Dit is vooral handig in vochtige, schone of architecturale toepassingen.

3. Kunnen wapeningspanten worden gebruikt voor tweezijdige platen?

Ja. Door dwarsversterking toe te voegen en de paneelsteunen dienovereenkomstig te ontwerpen, kan het systeem een ​​tweerichtingsplaatgedrag bereiken, vergelijkbaar met een in het werk gestorte plaat. Het ontwerp moet rekening houden met de paneelafmetingen en spantoriëntatie.

4. Welke tijdelijke ondersteuning is nodig tijdens de bouw?

De ondersteuningsvereisten zijn afhankelijk van de spanthoogte, plaatdikte en overspanning. Voor typische overspanningen tot ongeveer 3 m is mogelijk geen tijdelijke ondersteuning nodig. Voor langere overspanningen of uitkragingen worden tijdelijke palen of stempels gebruikt. De overspanningstabellen van de fabrikant en de berekeningen van de constructeur moeten de exacte opstelling bepalen.

5. Welke normen zijn van toepassing op wapeningsspantvloeren?

De belangrijkste industrienorm is JG/T 368-2012 "Stalen Truss Vloerplanken." Ontwerpreferenties omvatten de nationale standaardatlassen 22G522-1 en 23CG56-1/2. Materiaal- en lastests volgen de vereisten in deze documenten.
