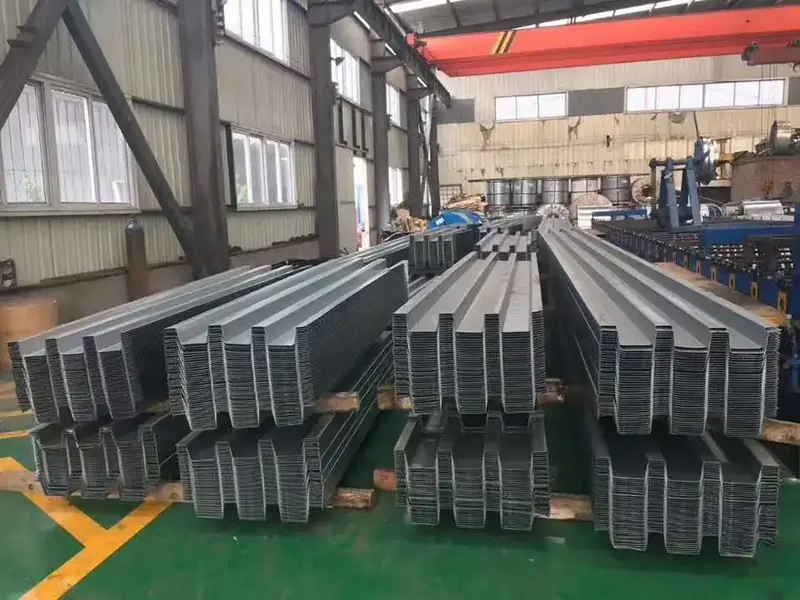

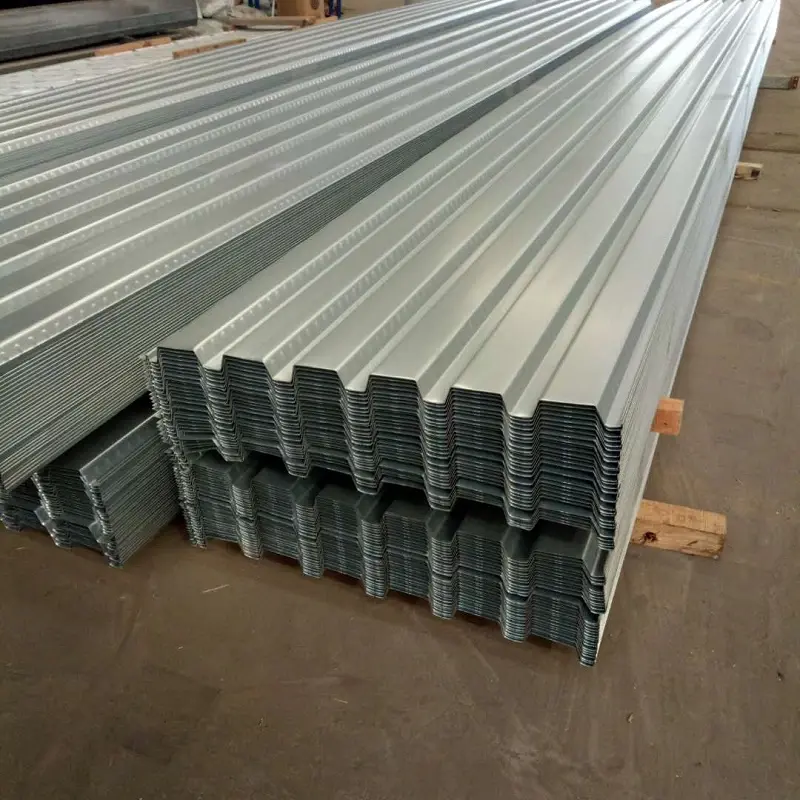

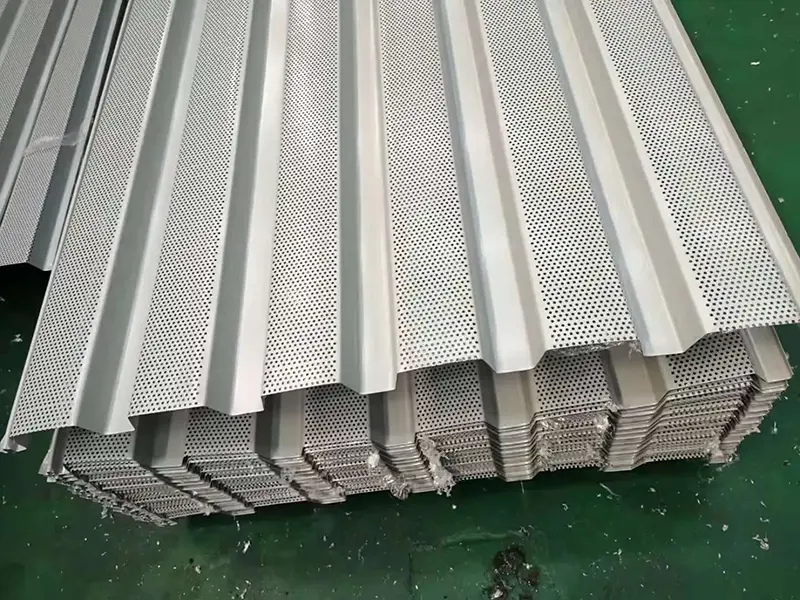

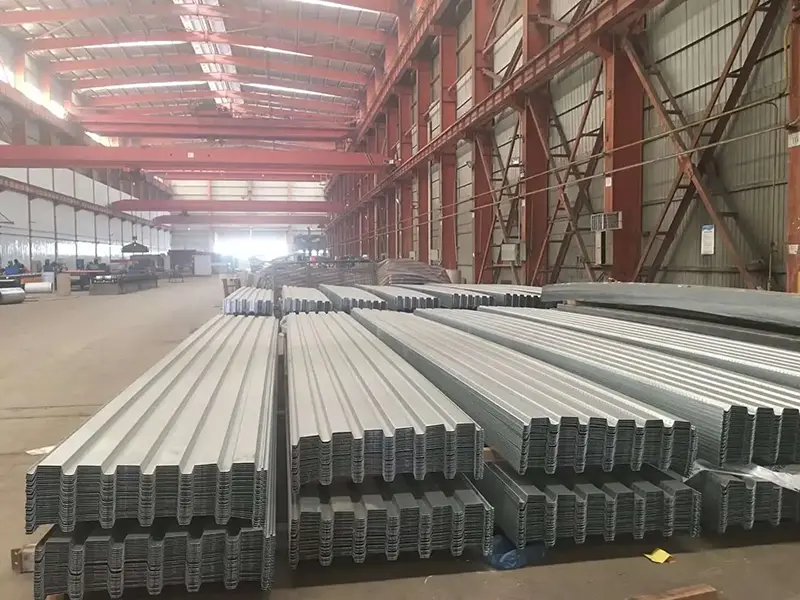

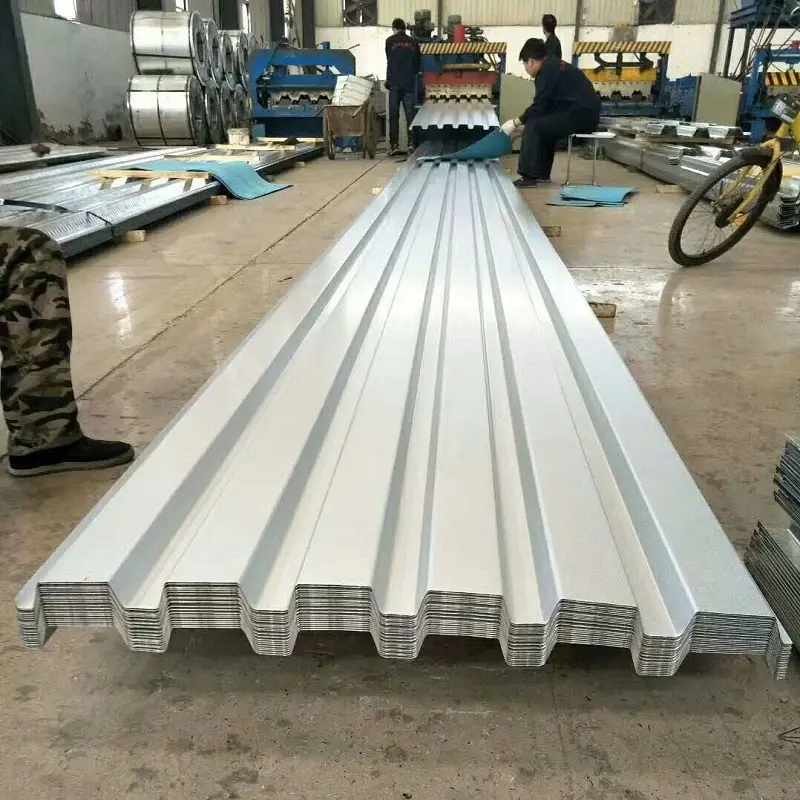

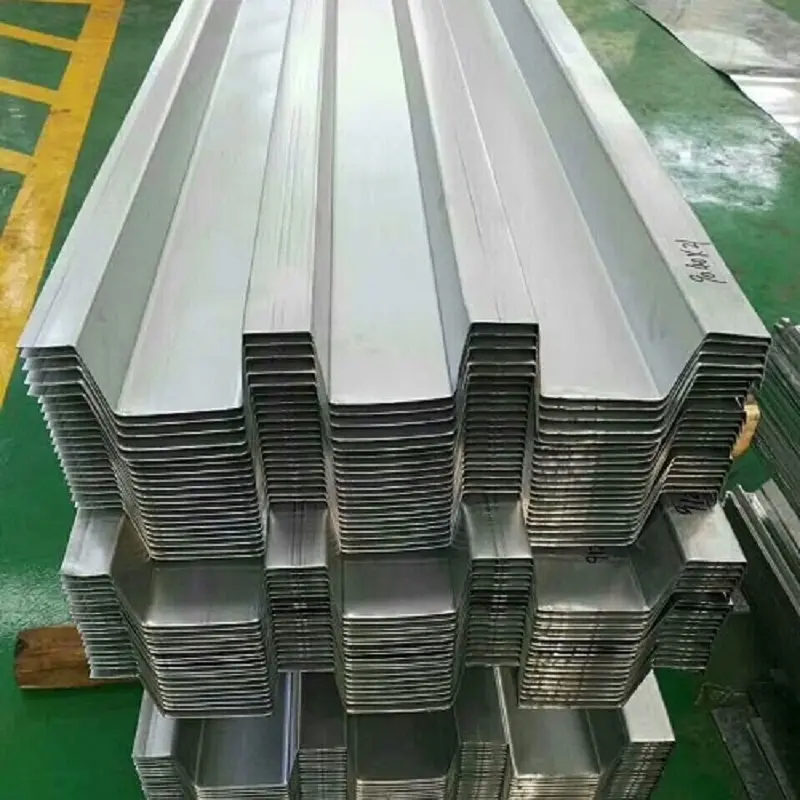

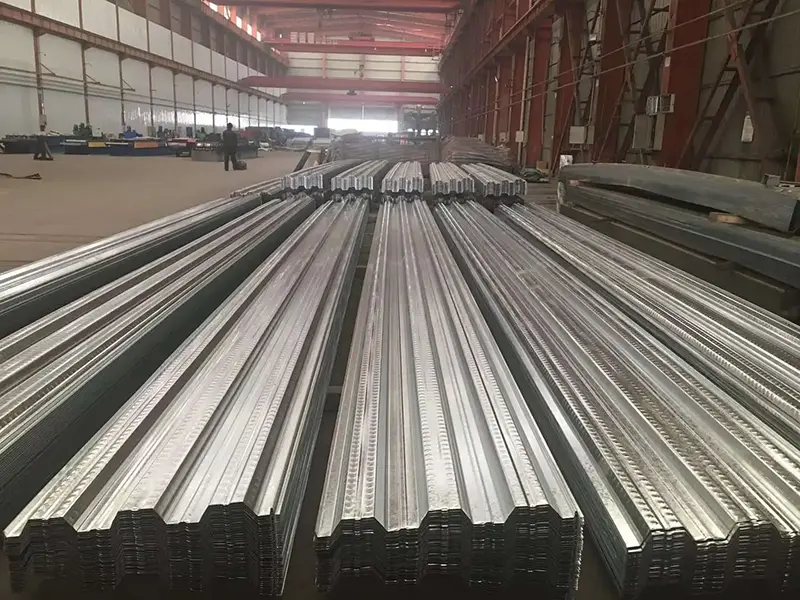

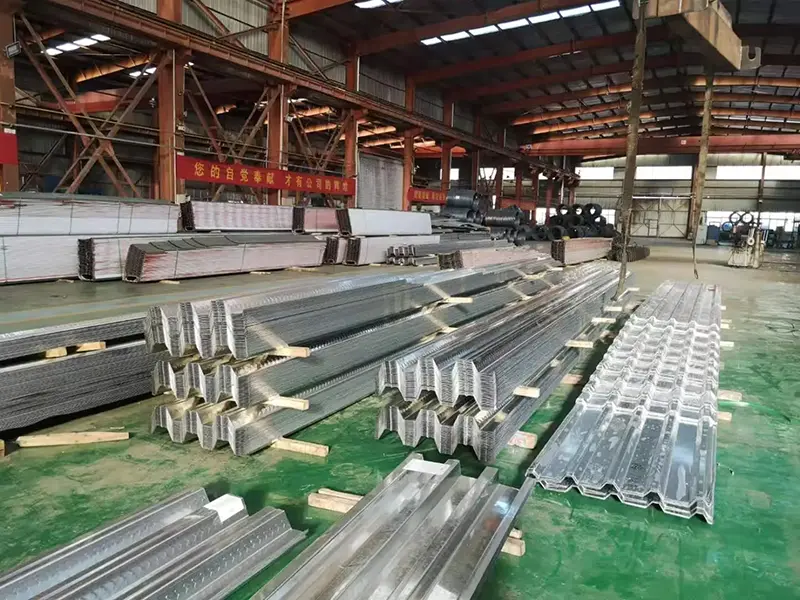

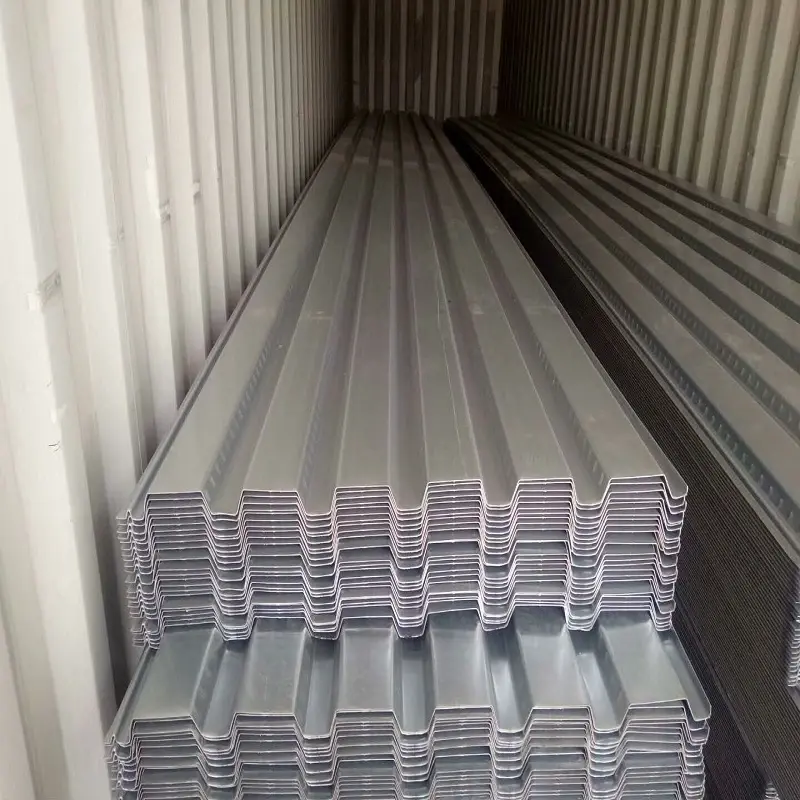

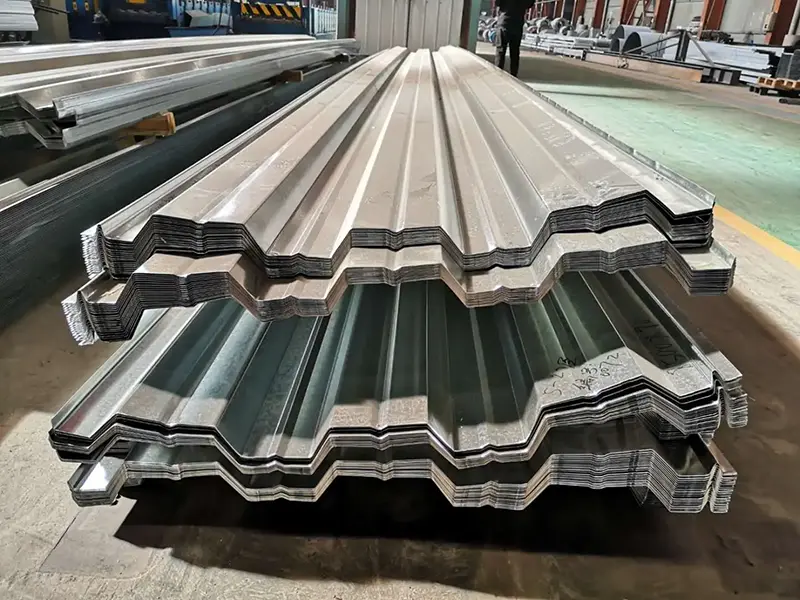

Open-Rib Floor Decking is een koudgevormd golfpaneel gemaakt van thermisch verzinkte of met Al-Zn gecoate staalplaat. Het heeft een open V-, U- of trapeziumvormige dwarsdoorsnede, waarbij de bovenkant van het ribkanaal open blijft. Dit ontwerp maakt het eenvoudiger om wapeningsstaven te plaatsen, nutsleidingen aan te leggen en ter plaatse beton te storten.
SEBNO Bouwmaterialenlevert vloerdelen met open profiel als onderdeel van haar assortiment staalconstructies. De panelen dienen als permanente bekisting tijdens de bouw en werken later samen met de betonplaat als trekwapening.
Het basismateriaal is hoogwaardig koolstofconstructiestaal of laaggelegeerd staal van grote binnenlandse producenten zoals Shougang, Angang, Hangang, Tanggang, Baosteel en WISCO. Het coatinggewicht varieert doorgaans van 60 tot 275 g/m², met een maximum van 600 g/m² beschikbaar voor veeleisende omgevingen.

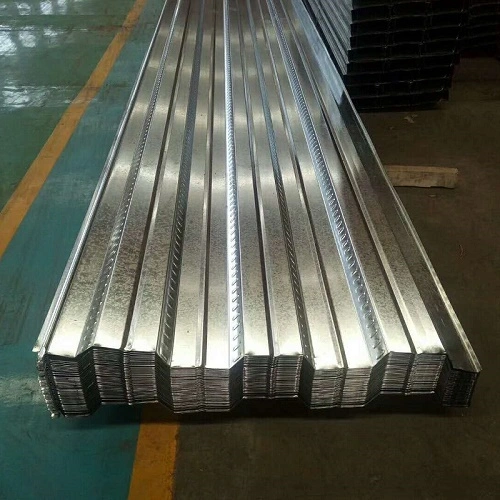

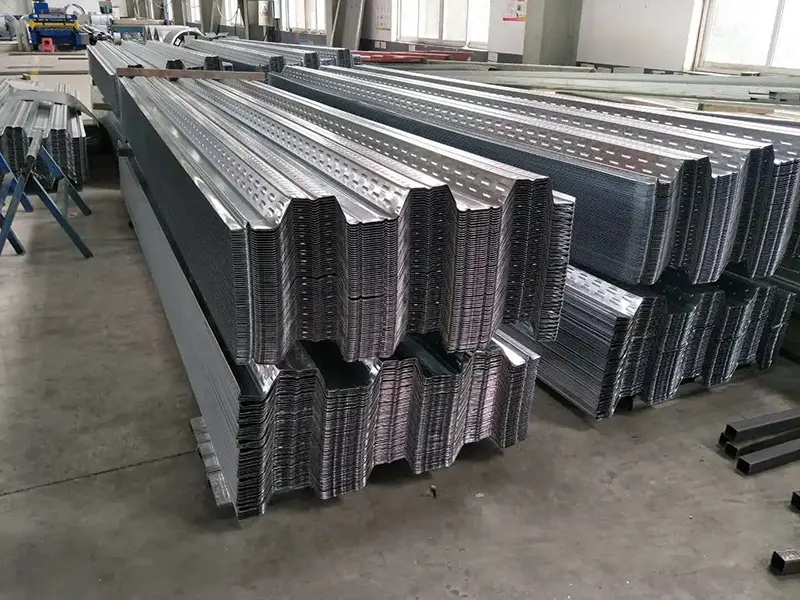

Gemeenschappelijke vloeigrens omvat 250 MPa, 280 MPa, 320 MPa en 350 MPa, en kan oplopen tot 550 MPa. Het oppervlak kan worden voorzien van reliëf om de hechting met beton te verbeteren, wat bijdraagt aan een betrouwbare composietwerking tussen het stalen dek en de plaat.
Tijdens de bouw wordt de vloer over stalen balken gelegd en aan de uiteinden vastgezet met puntlassen met volledige doordringing. Tussenverbindingen bestaan uit breekbouten die door het dek in de stalen balk zijn gelast. Aangrenzende panelen worden verbonden met speciaal klemgereedschap dat de reliëfverbindingspunten in elkaar grijpt.
De terrasplanken ondersteunen het eigen gewicht van het natte beton en de constructiebelastingen tijdens de bouwfase. Nadat het beton is uitgehard, fungeert het samen met de plaat als een composietsysteem en functioneert het als trekwapening bij structurele berekeningen.
De serie open profielvloeren omvat een breed scala aan profielen. De onderstaande tabel bevat representatieve parameters voor verschillende reguliere modellen.
| Profieltype | Uitgevouwen breedte (mm) | Effectieve breedte (mm) | Gemeenschappelijke dikte (mm) | Traagheidsmoment (cm⁴/m) | Sectiemodulus (cm³/m) | Materiaalgebruikspercentage |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8–1,5 | 106,6–214,1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60,60–83,11 | 41,26–57,32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Raadpleeg de fabrikant | Raadpleeg de fabrikant | 82% |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | Ongeveer. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241,49-441,34 | 36,31–63,95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8–1,5 | Raadpleeg de fabrikant | Raadpleeg de fabrikant | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91,62–142,01 | 23.46–38.98 | 69% |
Tijdens het storten van beton moet de terrasplanken de constructiebelastingen dragen met behulp van hun eigen sterkte en stijfheid. Voor het YX60-263-790-model, gemaakt van Q345-staal met een dikte van 1,2 mm, is de maximale ongebonden overspanning voor een doorlopende, 120 mm dikke composietplaat met drie overspanningen 2,65 m. Het 0,8 mm dikke model YX51-250-750 heeft een toepasbaar overspanningsbereik van 2,5–3,0 m.
Deze onshore-mogelijkheid maakt gelijktijdige installatie over meerdere verdiepingen mogelijk, waardoor het gefaseerd storten van beton en een snellere algehele bouwvolgorde mogelijk wordt.
Wanneer de stalen terrasplanken en het beton als een geheel samenwerken via reliëfs en breekbouten, neemt het draagvermogen aanzienlijk toe. Een configuratie met YX60-263-790 (1,0 mm dik) met Q235 stalen balken en een 100 mm dikke C30 betonplaat heeft bijvoorbeeld een buigvermogen van 21,71 kN·m. Als in plaats daarvan Q345-staal wordt gebruikt, stijgt de capaciteit naar 29,77 kN·m. Met deze parameters kunnen capaciteitswaarden voor andere betonsoorten, plaatdiktes en staalsoorten worden berekend.
Verschillende procedures vereisen aandacht tijdens de installatie. De uiteinden van de terrasplanken moeten worden verbonden met stalen balken met puntlassen met volledige penetratie. Tussenverbindingen maken gebruik van stiftlassen door het dek. Aangrenzende vellen worden op reliëfpunten met elkaar verbonden met behulp van een speciale krimptang. In gebogen gebieden wordt plasmasnijden aanbevolen om de randen glad te houden en de gegalvaniseerde coating te behouden.
Het oorspronkelijke ontwerp specificeert een lasafstand van 305 mm, maar deze kan tijdens de constructie worden verkleind om vervorming onder voetverkeer of het storten van beton te voorkomen. Wapening met een negatief moment moet ook in uitkragende delen worden geïnstalleerd volgens de ontwerpspecificaties om scheurvorming te voorkomen.
1. Permanente bekisting.De terrasplanken vervangen de traditionele houten bekisting, zodat installatie, strippen of schoren niet nodig is. Dit versnelt de bouwplanning.
2. Lichtgewicht met hoge sterkte.Het staalverbruik bedraagt ongeveer 9–10 kg/m² voor platen met een dikte van 0,8 mm, met een optimale overspanning van 2,5–3,5 m. De vlonders fungeren tevens als trekversterking in het composietvloersysteem.
3. Efficiënte sequentiële constructie.Panelen kunnen over meerdere verdiepingen tegelijk worden gelegd en beton kan in fasen worden gestort. Dit verkort de totale projecttijd aanzienlijk.
4. Handige routering van nutsvoorzieningen.Het open-ribprofiel maakt directe installatie van leidingen en bedrading mogelijk zonder secundaire sleuven of kanalen.
5. Corrosiebestendigheid en recycleerbaarheid.De gegalvaniseerde coating zorgt voor roestpreventie tijdens zowel de bouw- als de servicefase. Het staalmateriaal is aan het einde van zijn levensduur volledig recyclebaar.
Voor overspannings- en belastingsvereisten:Kies het profiel en de dikte op basis van de niet-geschoren overspanningstabellen en berekeningen van de belasting van staalbetonplaten. Zwaardere belastingen of langere overspanningen kunnen dikkere panelen of hogere staalsoorten vereisen.
Voor routering van nutsvoorzieningen:De open ribben maken het gemakkelijk om leidingen en bedrading aan te leggen, maar de lay-out moet worden gecoördineerd met de plaatsing van de versteviging om conflicten te voorkomen.
Voor gebogen of onregelmatige gebieden:Plasmasnijden heeft de voorkeur boven knippen om de kwaliteit van de randen en de integriteit van de gegalvaniseerde coating te behouden.
Tijdens het lassen:Houd u bij puntlassen en breekbouten aan de aangegeven lasafstand. Er kan tijdelijk een grotere afstand worden gebruikt om vervorming tijdens de constructie te voorkomen, maar bij de uiteindelijke verbindingen moet het structurele ontwerp worden gerespecteerd.
1.Composietvloersystemen voor staalconstructies met meerdere verdiepingen en hoogbouw.
2.Vloerconstructies voor industriële installaties en logistieke magazijnen.
3.Vloerprojecten met grote overspanningen, waaronder commerciële complexen en parkeergarages.
4.Staalconstructieprojecten die een snelle constructie en gefaseerde workflows vereisen.
Terrasplanken met gesloten profiel bieden over het algemeen een betere brandwerendheid omdat de ribben volledig omsloten zijn en het beton het staal vollediger omgeeft. Voor terrasplanken met een open profiel kunnen aanvullende brandwerende maatregelen nodig zijn, afhankelijk van de brandwerendheid van het project. Voor elk profieltype moeten brandtests worden beoordeeld.
Ja, veel modellen met open profiel zijn ontworpen voor onshore installatie binnen gespecificeerde overspanningsgrenzen. YX60-263-790 met Q345-staal van 1,2 mm kan bijvoorbeeld een overspanning van maximaal 2,65 m ongeschoren hebben voor een doorlopende plaat van 120 mm met drie overspanningen. Raadpleeg altijd de overspanningstabellen van de fabrikant en de constructieberekeningen van het project.
Beide coatings bieden corrosiebescherming, maar de Al-Zn-coating biedt doorgaans een betere weerstand bij hoge temperaturen en bepaalde corrosieve omgevingen. De keuze is afhankelijk van de projectomgeving en levensduureisen. Al-Zn-coating wordt vaak gespecificeerd voor kust- of industriële omgevingen.
De open ribben bieden ruimte voor het doorvoeren van leidingen en draden nadat het beton is uitgehard. Dit elimineert de noodzaak om kanalen in de plaat te snijden. Om interferentie met wapeningsstaven te voorkomen, moet de utiliteitsindeling echter vóór het betonstorten worden gepland.
De primaire norm is GB/T 12755-2008 voor geprofileerde staalplaten. Het structurele ontwerp volgt doorgaans GB 55004-2021 en de nationale standaardatlas 05SG522. Materiaalcertificaten en belastingtestrapporten kunnen op verzoek worden verstrekt.
Tianjin SENBO Building Materials Technology Co., Ltd. is een fabrikant van vloerdelen met open profiel, dragende vloerdelen, composietvloerdelen en andere producten met metalen omhulsels. Onze productiebasis bevindt zich in de Jinghai Economic Development Zone, Tianjin, China, uitgerust met geautomatiseerde productielijnen en een kwaliteitscontroleproces in vier fasen. Bezoek onze website voor meer informatie over onze fabriek, certificeringen, testmogelijkheden en projectreferentiesOver onspagina ofNeem contact op met ons engineeringteam.
