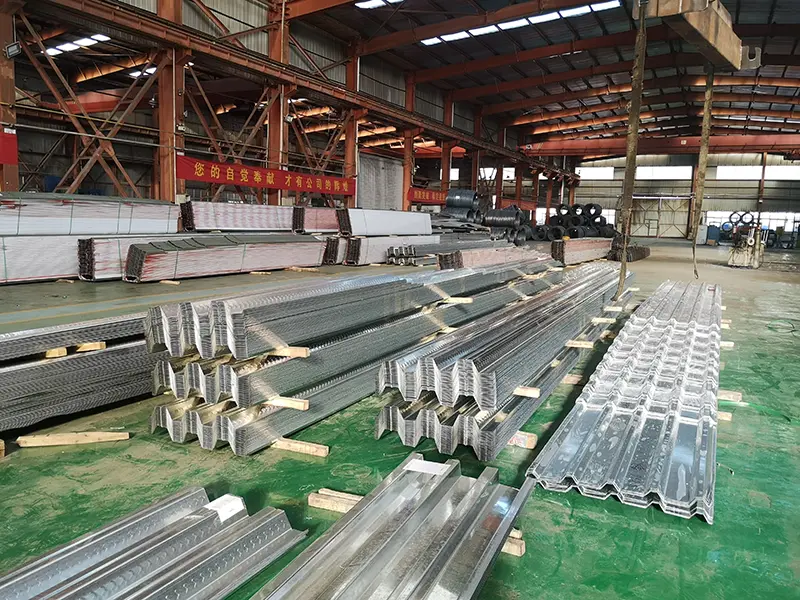

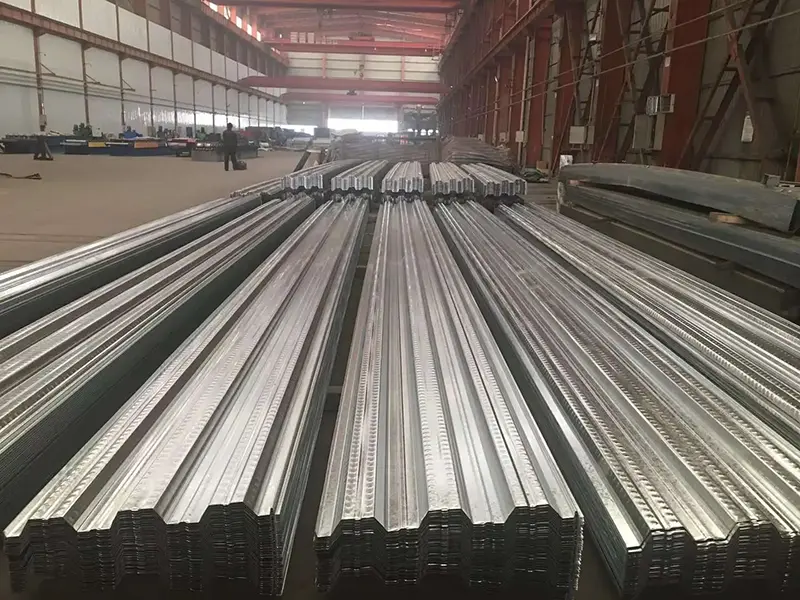

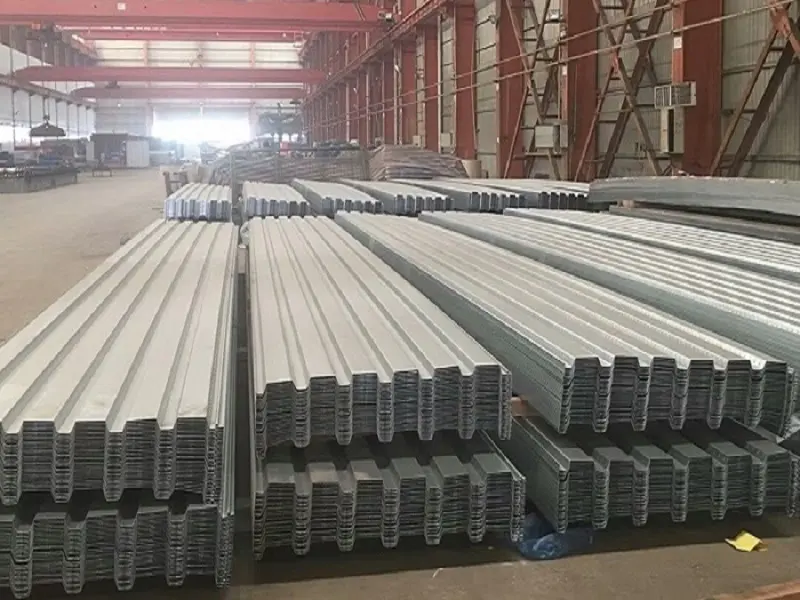

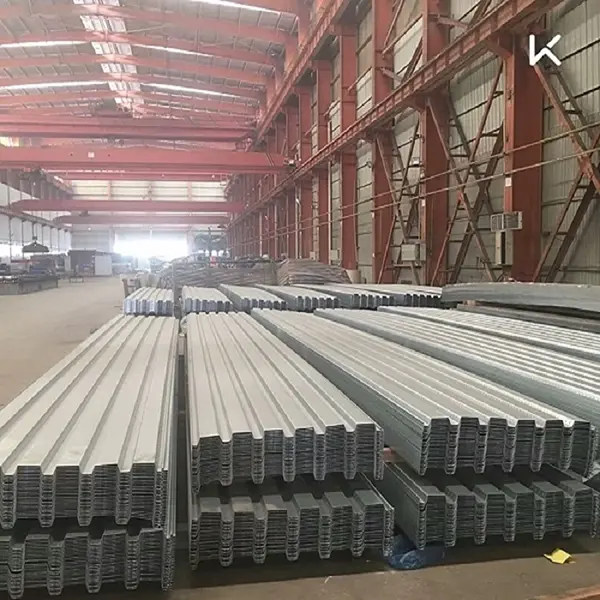

Composiet vloerdelen

SENBO-bouwmaterialenlevert composiet vloerdelen als onderdeel van haar assortiment staalconstructies. Deze geprofileerde staalplaten dienen als permanente bekisting tijdens de bouw en als trekwapening tijdens de gebruiksfase en vormen samen met beton een geïntegreerd vloersysteem.

Composiet vloerplaten, ook wel vloerdelen genoemd, zijn een modern vloersysteem dat wordt gecreëerd door geprofileerde staalplaten rechtstreeks op stalen balken te leggen en deze te verbinden via spijkerlassen door het dek. Hierdoor ontstaat een systeem dat fungeert als een geïntegreerde eenheid voor belasting en vervorming.

Hoe het systeem werkt

Het technische principe is gebaseerd op de verschillende rollen die staal en beton spelen tijdens de bouw- en servicefase.

Bouwfase:De geprofileerde staalplaten dienen als permanente bekisting en ondersteunen het eigen gewicht van het natte beton en de belasting van de constructie. Het biedt een solide werkplatform en vergemakkelijkt opeenvolgende castingoperaties met meerdere verdiepingen.

Servicefase:De geprofileerde staalplaten fungeren als trekversterking aan de onderkant van de plaat en werken samen met het beton om de bedrijfsbelastingen te ondersteunen. Dit vermindert het benodigde volume aan conventionele wapening en beton.

Profieltypen en productclassificatie

Op basis van het dwarsdoorsnedeprofiel van de staalplaat worden samengestelde vloerplaten onderverdeeld in drie typen: profielen met open ribben, gesloten ribben en inspringende (of ingesnoerde ribben).

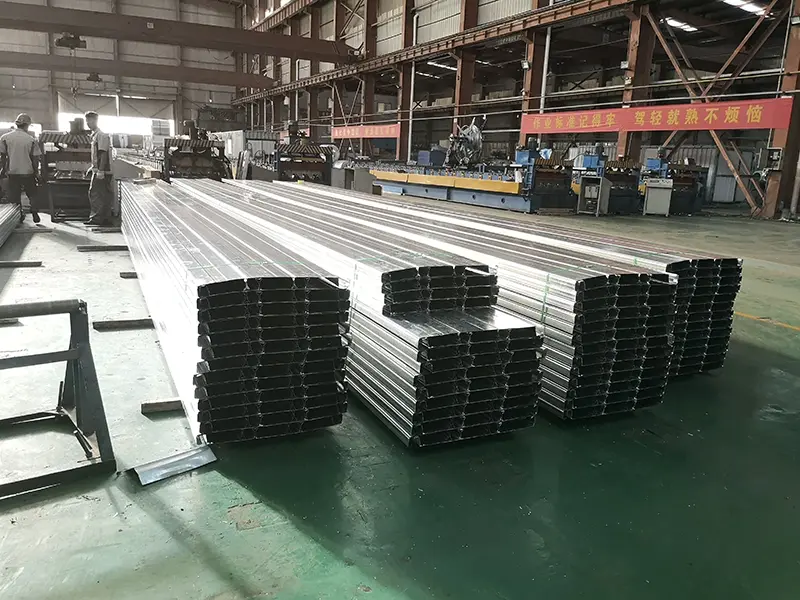

Voor producten met een gesloten profiel, zoals de modellen YXB48-200-600 en YXB65-185-555, omhult het ontwerp met gesloten ribben de ribben volledig in beton. Dit functioneert net als de wapeningsstaven in ter plaatse gestorte platen, waarbij de respectieve structurele eigenschappen van zowel staal als beton worden gemaximaliseerd en tegelijkertijd superieure brandwerendheid wordt geboden.

Materiaal- en structurele vereisten

De constructie van composietvloerplaten moet voldoen aan de volgende basisvereisten in overeenstemming met nationale normen en industriële codes.

Veldgevalideerde prestaties

1. Efficiëntie in de bouw: opeenvolgende handelingen verkorten de planning

Composietvloerplaten voldoen aan de snelle constructie-eisen van primaire staalconstructies. Eenmaal gelegd dienen de geprofileerde staalplaten als onmiddellijke werkplatforms, waardoor sequentiële bouwworkflows mogelijk zijn die gelijktijdige installatie over meerdere verdiepingen en gefaseerd betonstorten mogelijk maken. Bij superhoogbouwtoepassingen ondersteunt dit kenmerk een effectieve controle van het totale bouwschema.

2. Brandwerendheid: Type met gesloten profiel vereist mogelijk geen brandwerende spray

Getest door het National Center for Quality Supervision and Inspection of Fixed Fire Blusing Systems and Fire-Resistant Components, voldoet het composietvloerdek met gesloten profiel aan de brandwerendheidseisen zonder dat er in bepaalde configuraties brandwerende spray nodig is. Volgens de Technische Code voor de Brandbeveiliging van Staalconstructies (GB 51249-2017) zijn er geen aanvullende brandbeveiligingsmaatregelen nodig als het composietvloerdek voldoet aan de brandweerstandsverificatie-eisen door rekening te houden met het membraaneffect. Door het membraaneffect bij grote vervormingen kan het dek zijn inherente brandweerstandspotentieel benutten.

3. Samengestelde actie: gesloten profieltype bereikt volledig samengesteld gedrag

Het ontwerp met gesloten ribben zorgt ervoor dat de stalen dekribben volledig zijn ingekapseld in beton, vergelijkbaar met wapeningsstaven in een ter plaatse gestorte plaat. Dit maximaliseert de respectieve eigenschappen van zowel staal als beton binnen een structureel wapeningssysteem. Experimentele testen bevestigen dat vloerdekken met een gesloten profiel een superieur draagvermogen en schuifweerstand hebben vergeleken met systemen met een open profiel.

4. Economische voordelen: minder bekisting en versterking

Het composietvloerdek maakt gebruik van geprofileerde staalplaten als permanente bekisting, waardoor de installatie-, strip- en schoorprocessen die gepaard gaan met traditionele houten bekistingen worden geëlimineerd. Tijdens de servicefase fungeert het als trekwapening aan de onderkant, waardoor de totale hoeveelheid benodigde wapening wordt verminderd. Reliëfs op het dekoppervlak zorgen voor een sterke verbinding met het beton, en de toevoeging van verstijvingsribben zorgt ervoor dat het systeem een ​​hoog draagvermogen heeft.

Belangrijkste prestatiekenmerken

1. Permanente bekisting zonder strippen.Geprofileerde staalplaten vervangen de traditionele bekisting, waardoor installatie-, strip- en schoorstappen overbodig worden. Dit verkort de bouwschema's en verlaagt de arbeidskosten.

2. Dubbele structurele functie.De beplating dient als bekisting tijdens de bouw en als trekwapening tijdens de gebruiksfase, waardoor het verbruik van wapening en beton wordt verminderd.

3. Brandwerendheid van dekken met gesloten profiel.Geteste composietvloeren met gesloten profiel kunnen voldoen aan de brandwerendheidseisen zonder brandwerende spray, waardoor de projectkosten worden verlaagd.

4. Efficiënte sequentiële workflow.Het systeem ondersteunt gelijktijdige installatie en gefaseerd betonstorten over meerdere verdiepingen. Eenmaal geïnstalleerd, dienen de terrasplanken als werkplatform voor daaropvolgende taken, zoals plafondinstallatie en het routeren van nutsvoorzieningen.

5. Seismische prestaties.De vloerbedekking is via breekbouten verbonden met de primaire en secundaire stalen balken, waardoor een geïntegreerd structureel systeem ontstaat met verbeterde seismische weerstand.

Ontwerp- en installatiebegeleiding

Voor profielselectie:Profielen met gesloten ribben worden aanbevolen voor projecten die een hogere brandweerstand en composietwerking vereisen zonder extra brandwerendheid. Open ribprofielen kunnen worden gebruikt waar een eenvoudigere installatie of een lichter gewicht de voorkeur heeft, maar de brandwerendheid en het draagvermogen moeten afzonderlijk worden geverifieerd.

Voor plaatdikte en wapening:De totale plaatdikte dient minimaal 90 mm te bedragen, met een betondekking van minimaal 50 mm boven de geprofileerde staalplaat. De hoeveelheid extra wapening is afhankelijk van de vereisten voor overspanning, belasting en brandwerendheid.

Voor duurzaamheid van gegalvaniseerde coating:Het standaard verzinkte coatinggewicht bedraagt ​​aan beide zijden minimaal 120 g/m². Voor zeer corrosieve omgevingen kan een zwaardere coating of extra bescherming nodig zijn.

Tijdens installatie:Zorg voor een goede lasverbinding door het dek tot in de stalen balk. Houd u aan de aangegeven noppenafstand en randafstand. Controleer of het dek voldoende wordt ondersteund tijdens het storten van beton om overmatige doorbuiging te voorkomen.

Geschikte projecttypen

1.Vloer- en daksystemen voor hoogbouw en superhoogbouw staalconstructies.

2.Openbare gebouwen met grote overspanningen, zoals stadions, tentoonstellingscentra en luchthaventerminals.

3.Vloeren voor industriële en commerciële gebouwen, waaronder industriële installaties, logistieke magazijnen en parkeergarages.

4.Staalconstructieprojecten die een snelle constructie en gefaseerde, opeenvolgende workflows vereisen.

Veelgestelde vragen

1. Wat is het verschil tussen composietvloeren met open en gesloten ribben?

Profielen met open ribben hebben zichtbare trapeziumvormige ribben die niet volledig in beton zijn ingebed, terwijl profielen met gesloten ribben ribben hebben die volledig omsloten zijn. Profielen met gesloten ribben zorgen doorgaans voor een betere composietwerking en brandwerendheid, omdat de ribben fungeren als wapeningsstaven en het beton het staal volledig omhult.

2. Moeten composietvloeren altijd brandwerend worden gespoten?

Niet altijd. Composietvloeren met gesloten profiel kunnen voldoen aan de brandwerendheidseisen zonder brandwerende spray als ze voldoen aan de voorwaarden in GB 51249-2017, zoals rekening houden met het membraaneffect. Voor profielen met open ribben of dekken met dunnere platen kan echter extra brandbeveiliging nodig zijn. Een brandtechnische beoordeling wordt aanbevolen.

3. Hoe wordt de terrasplank verbonden met de stalen balken?

De dekvloeren zijn met behulp van spijkerlassen aan de stalen balken verbonden. Er worden breekbouten door het dek in de liggerflens gelast, waardoor een composietverbinding ontstaat. De diameter, de afstand en de inbedding van de noppen moeten het projectontwerp en de relevante normen volgen.

4. Welke dikte moet ik kiezen voor een bepaalde overspanning en belasting?

De benodigde dikte is afhankelijk van het profieltype, de overspanning, de betondikte en de ontwerpbelastingen. Voor typische kantoor- of woonvloeren is een dikte van 0,8–1,2 mm gebruikelijk, maar voor langere overspanningen of zwaardere belastingen kan een dikte van 1,2–1,5 mm nodig zijn. Er moeten structurele berekeningen worden uitgevoerd om de juiste dikte te bepalen.

5. Kunnen composietvloeren worden gebruikt in corrosieve omgevingen?

De standaard gegalvaniseerde coating biedt een goede corrosieweerstand voor de meeste binnentoepassingen. Voor buiten- of zeer corrosieve omgevingen kan een zwaardere gegalvaniseerde coating of aanvullende beschermende maatregelen worden gespecificeerd. Raadpleeg de projectspecificaties voor duurzaamheidseisen.
