Aluminium accessoires voor cleanrooms

Aluminium accessoires voor cleanrooms, ook bekend als aluminium profielen voor cleanrooms, zijn gespecialiseerde componenten die zijn ontworpen voor behuizingssystemen met gecontroleerde omgevingen.SENBO-bouwmaterialenlevert deze profielen als onderdeel van haar assortiment cleanroompanelen en accessoires, met de nadruk op maatnauwkeurigheid, oppervlaktereinheid en modulaire compatibiliteit.

De profielen zijn vervaardigd uit een 6063-T5 aluminium-magnesium-siliciumlegering met behulp van hogetemperatuurextrusie. Oppervlakteafwerkingen omvatten anodiseren, elektroforetische coating en poedercoating, elk geselecteerd op corrosiebestendigheid en een gladde, niet-stofgenererende afwerking. Standaard profiellengte is 6 meter per stuk, maatwerk en afwijkende specificaties zijn mogelijk.

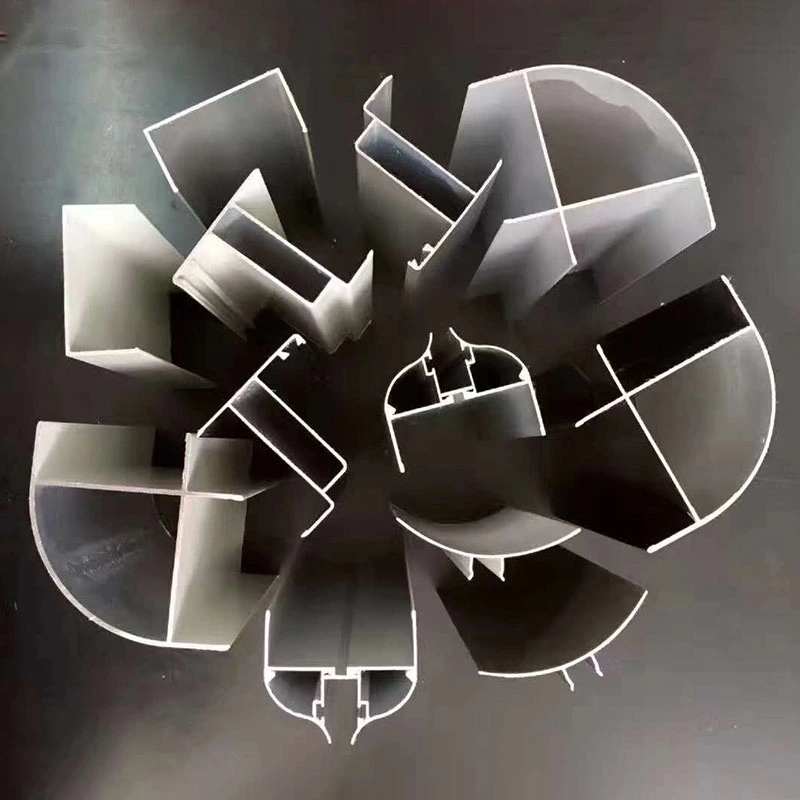

Functioneel omvat de productreeks vier hoofdcategorieën: kozijnaansluitprofielen (I-profielen, H-profielen, T-profielen), afdichtings- en afwerkingsprofielen (U-kanalen, hoekprofielen, binnen- en buitenradiusprofielen), deur- en raamprofielen (deurkozijnen, deurbladsecties, raamkozijnen) en plafondophangprofielen (FFU-kielen, T-ophangbalken, “wijnglas”-ophangbalken).

Materiaal- en oppervlaktebehandeling

Het basismateriaal is een 6063-T5 aluminiumlegering, die een goede balans biedt tussen sterkte, taaiheid en corrosieweerstand. De treksterkte varieert van 150 tot 350 MPa. Door anodiseren ontstaat een hard, slijtvast oppervlak dat gemakkelijk schoon te maken is en geen deeltjes afgeeft. Poedercoating zorgt voor een duurzame afwerking die verkrijgbaar is in een breed scala aan kleuren, terwijl elektroforetische coating zelfs op complexe profielen een uniforme dekking biedt.

Alle oppervlaktebehandelingen zijn ontworpen om te voldoen aan de eisen van cleanrooms voor een lage deeltjesproductie en weerstand tegen gangbare desinfectiemiddelen. De aluminiumlegering zelf is niet giftig, geurloos en bestand tegen vocht en schimmelgroei, wat is aangetoond door langdurig gebruik in cleanrooms in de elektronica-, farmaceutische en voedingsmiddelenindustrie.

Dimensionale normen en productassortiment

De volgende tabel is samengesteld op basis van industriestandaarden en productgegevens van leveranciers en bevat representatieve specificaties voor algemene profielcategorieën.

Prestaties in echte installaties

1. Modulaire compatibiliteit en maattolerantie

Aluminium accessoires voor cleanrooms zijn ontworpen rond een modulair concept, met universele specificaties zoals de 40-, 50- en 75-serie. De sleufbreedtes en gatafstanden volgen de industriële standaardafmetingen, en de sleufbreedtetoleranties worden doorgaans binnen ±0,2 mm geregeld. Dit zorgt voor een snelle en strakke montage tussen verschillende componenten. De verificatie van de fabrieksmontage omvat controles op de dichtheid van verbindingen, dimensionale coördinatie en compatibiliteit van afdichtingsstructuren, zodat profielen na installatie niet interfereren of verkeerd uitlijnen.

2. Radiushoekontwerp voor reinigbaarheid

In omgevingen met strenge eisen op het gebied van hygiëne, zoals cleanrooms voor halfgeleiders en farmaceutische GMP-werkplaatsen, worden wand-tot-wand- en wand-tot-plafondverbindingen afgewerkt met kroonlijsten van aluminiumlegering met een straal van 50 mm (R50). Het gebogen profiel elimineert hoeken van 90 graden, wat de ophoping van stof vermindert en de reiniging en desinfectie vereenvoudigt. De vloeiende overgang minimaliseert ook de turbulentie van de luchtstroom, waardoor een unidirectionele laminaire luchtstroom in kritieke zones behouden blijft. Hoekcomponenten worden met blindklinknagels aan de wandpanelen bevestigd, waardoor een snelle installatie mogelijk is zonder de deeltjesverontreiniging die gepaard gaat met lassen.

3. Rasterplafondsysteem voor FFU-ondersteuning

Het FFU-rasterframe (Fan Filter Unit) is de belangrijkste structurele ondersteuning voor het plafondsysteem voor cleanrooms. Het maakt gebruik van zeer sterke T-vormige profielen van aluminiumlegering, geassembleerd met gestandaardiseerde connectoren (tweeweg, drieweg, vierweg, enz.). De 6063-T5-legering houdt het systeem licht en toch sterk, en de profieldoorsnede bevat speciale kanalen voor leidingen. Connectoren zijn gegalvaniseerd voor corrosiebestendigheid. Standaard rastermodules hebben een interne opening van 1180×580 mm, wat voldoet aan de FFU-installatievereisten.

In het ophangsysteem is een veiligheidsmarge van 30% voor draagvermogen opgenomen. De afstand tussen de hangers bedraagt ​​maximaal 1200 mm en de waterpasstelling van het frame wordt gehouden met een tolerantie van minder dan 1 mm per meter. Vergeleken met traditionele gelaste frames vermindert deze voorgemonteerde aanpak de bouwtijd met meer dan 30% en verbetert de efficiëntie van het daaropvolgende onderhoud met 50%.

4. Oppervlaktereinheid en afdichtingsprestaties

Na het anodiseren of poedercoaten zijn de oppervlakken van deze profielen glad, braamvrij en bestand tegen stofaanhechting. Dankzij de vooraf ontworpen groeven kunnen niet-metalen componenten worden geïnstalleerd, zoals afdichtstrips, PVC-doppen en plastic hoekbeschermers, die de stofdichtheid en luchtdichtheid verbeteren. Het materiaal van de aluminiumlegering zelf is niet-giftig, geurloos, corrosiebestendig en vochtbestendig, met bewezen prestaties op lange termijn in cleanroomomgevingen in meerdere industrieën.

Functionele kenmerken

1. Betrouwbare materiaaleigenschappen.De aluminiumlegering 6063-T5 zorgt voor een uniforme textuur en een treksterkte van 150–350 MPa. De ontwerplevensduur bedraagt ​​minimaal 15 jaar onder normale cleanroomomstandigheden.

2. Nauwkeurige toleranties voor strakke montage.De gleufbreedtetolerantie blijft binnen ±0,2 mm. Modulair ontwerp en gestandaardiseerde interfaces zorgen voor een goede aansluiting op complementaire materialen zoals cleanroompanelen en afdichtingsstrips.

3. Glad, niet-stofgenererend oppervlak.Oppervlaktebehandelingen, waaronder anodiseren, elektroforese en poedercoating, zorgen voor een gladde, niet-poreuze afwerking die corrosiebestendig en gemakkelijk schoon te maken is. Dit voldoet aan de cleanroomvereisten voor een lage uitstoot van deeltjes.

4. Uitgebreid productassortiment.De serie omvat gootprofielen, hoekprofielen, afgeronde hoekprofielen, deur- en raamkozijnen en FFU-ophangsystemen. Aangepaste afmetingen en speciale vormen kunnen op aanvraag worden geproduceerd.

5. Modulaire montage en herbruikbaarheid.De profielen worden geassembleerd met behulp van boutverbindingen en klinknagels, waardoor lassen niet meer nodig is. Dit maakt een snelle installatie, demontage en hergebruik mogelijk wanneer lay-outwijzigingen nodig zijn.

Installatie- en compatibiliteitsopmerkingen

Voor wandpaneelaansluitingen:I-balk- en H-balkprofielen worden gebruikt als tussenverbindingen tussen panelen. Controleer vóór installatie of de breedte van de profielsleuf overeenkomt met de dikte van de paneelrand. Haal de bevestigingsmiddelen gelijkmatig aan om gaten te voorkomen.

Voor hoekafwerking:Gebruik R50-profielen of profielen met een grotere straal bij wand-tot-wand- en wand-tot-plafondverbindingen om stofophopingen te voorkomen. Blindklinknagels worden aanbevolen in plaats van schroeven voor een schoner uiterlijk en minder vervuiling door deeltjes.

Voor FFU-rasterplafonds:Zorg ervoor dat de afstand tussen de hangers niet groter is dan 1200 mm en dat het frame waterpas staat tot op 1 mm per meter. De rasteropening van 1180×580 mm is standaard voor FFU-modules, maar aangepaste formaten zijn mogelijk.

Voor deur- en raamkozijnen:Selecteer profielen die passen bij de dikte van het cleanroompaneel. Controleer of de afdichtingsgroef compatibel is met de beoogde pakking of afdichtmiddel. Controleer na installatie of de deur of het raam soepel en zonder vastlopen werkt.

Waar deze profielen worden gebruikt

1.Elektronica- en halfgeleidercleanrooms: aansluiting en bevestiging voor wandpanelen en plafonds, evenals FFU-rasterplafondsystemen.

2.Biofarmaceutische GMP-faciliteiten: R50 afgeronde hoekprofielen voor het afdichten van interne en externe hoeken, waardoor stofophopende dode zones worden geëlimineerd.

3.Operatiekamers in ziekenhuizen en IC-afdelingen: installatie van deur- en raamkozijnen en luchtdichte afdichtingstoepassingen.

4.Cleanrooms voor voedselverwerking: paneelaansluitingen voor cleanrooms, afdichting van vloerkanalen en installatie van plafondroosters.

5.Schone zones in het laboratorium: framemontage, integratie van nutsleidingen en afdichting.

Veelgestelde vragen

1. Welke oppervlaktebehandeling wordt aanbevolen voor farmaceutische cleanrooms?

Voor farmaceutische GMP-faciliteiten worden vaak geanodiseerde of gepoedercoate afwerkingen gebruikt omdat ze niet-poreus zijn, gemakkelijk schoon te maken en bestand zijn tegen gebruikelijke ontsmettingsmiddelen. Elektroforetische coating kan worden gespecificeerd voor profielen met complexe vormen waarbij een uniforme dekking essentieel is.

2. Hoe worden radiushoekprofielen zonder laswerk gemonteerd?

Afgeronde hoekprofielen worden doorgaans vastgezet met blindklinknagels. Deze methode zorgt voor een veilige verbinding en vermijdt tegelijkertijd de hitte, dampen en deeltjesverontreiniging die gepaard gaat met lassen. De klinknagels worden van binnenuit geïnstalleerd, waardoor een glad buitenoppervlak overblijft dat gemakkelijk schoon te maken is.

3. Kunnen profiellengtes op maat worden geleverd?

Ja. De standaardlengte is 6 meter, maar profielen kunnen in de fabriek op specifieke lengtes worden gesneden. Niet-standaard doorsneden kunnen ook worden geproduceerd met behulp van op maat gemaakte extrusiematrijzen, met inachtneming van minimale bestelhoeveelheden en levertijden.

4. Hoe zorg ik voor compatibiliteit tussen aluminium profielen en cleanroompanelen?

De meeste fabrikanten van cleanroompanelen ontwerpen hun panelen zo dat ze overeenkomen met de industriestandaard profielsleufbreedtes. Controleer voordat u bestelt of de dikte van de paneelrand en de breedte van de profielsleuf compatibel zijn. Ons technische team kan maattekeningen en monsters ter verificatie verstrekken.

5. Wat is het draagvermogen van het FFU-plafonddraagsysteem?

Het FFU-ophangsysteem is ontworpen met een veiligheidsmarge van 30% boven de verwachte belasting, inclusief het gewicht van de FFU-units, plafondpanelen en eventuele servicebelastingen. De hangerafstand blijft binnen 1200 mm om de belasting gelijkmatig te verdelen. Voor specifieke belastingberekeningen dient u het FFU-gewicht en de plafondconfiguratie door te geven aan ons technische team.
