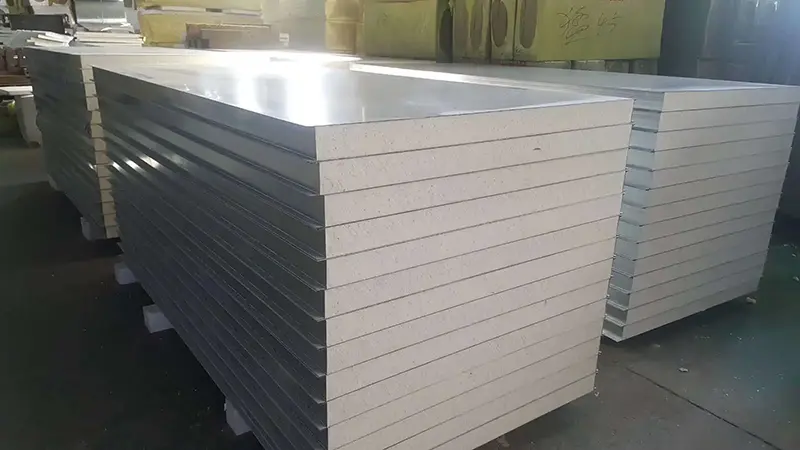

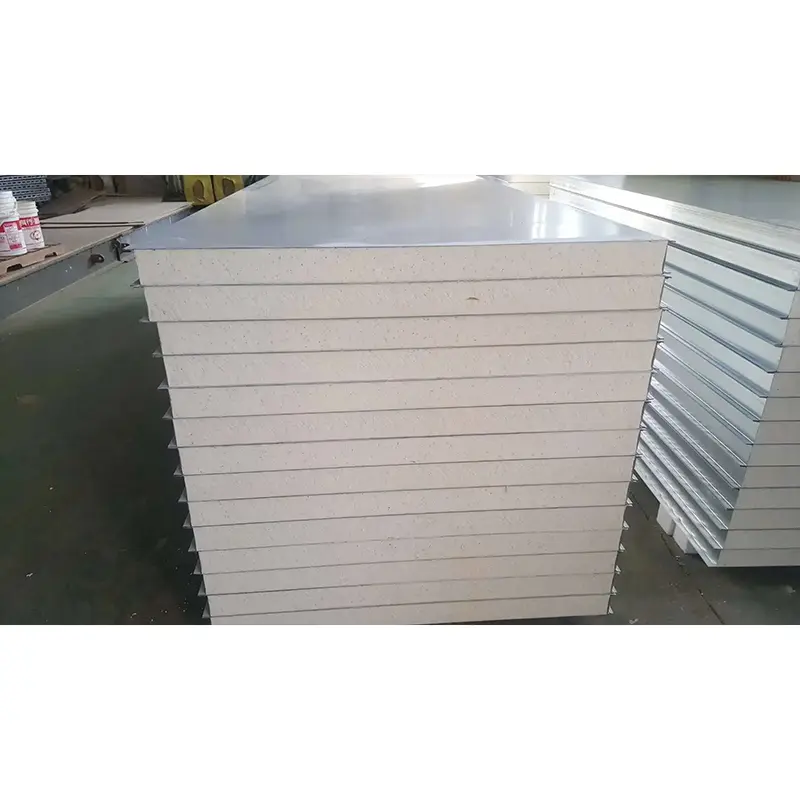

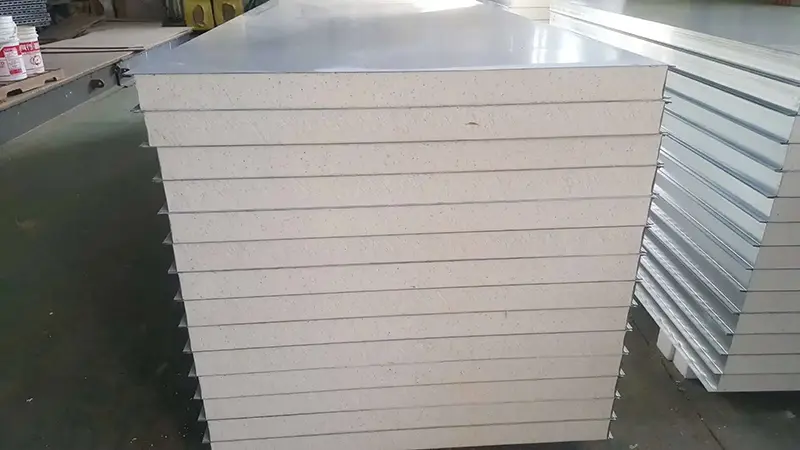

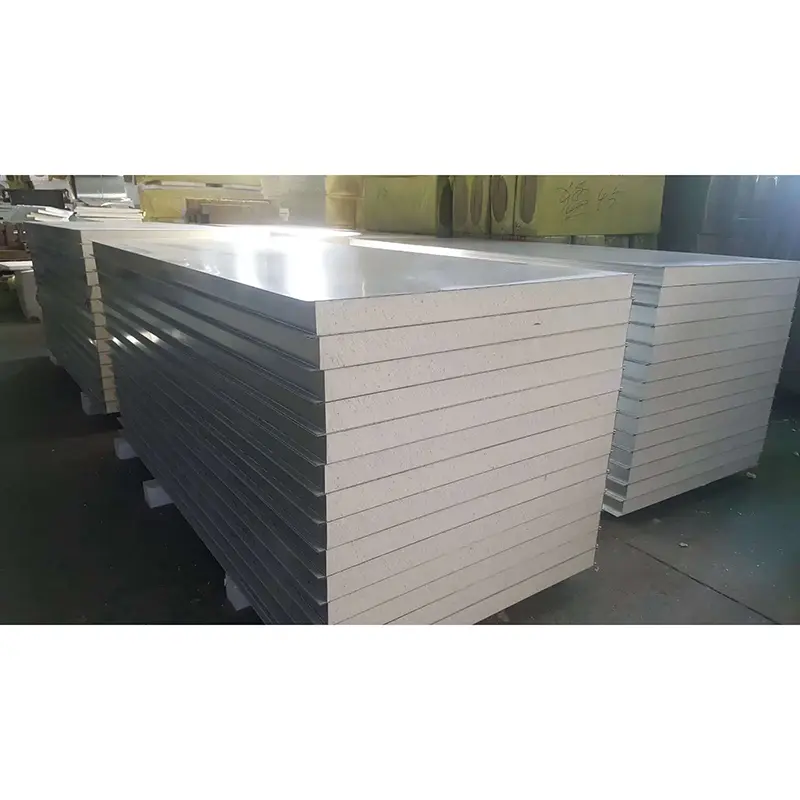

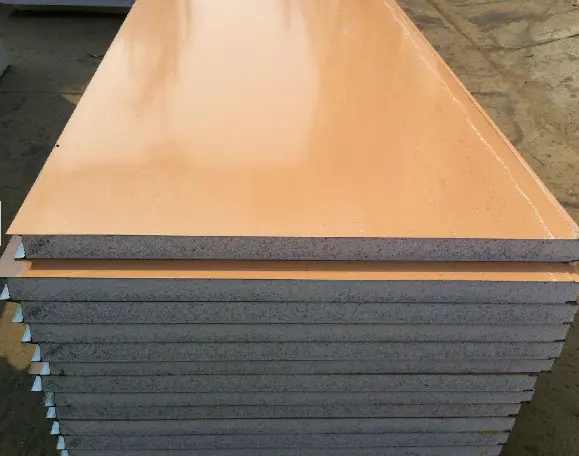

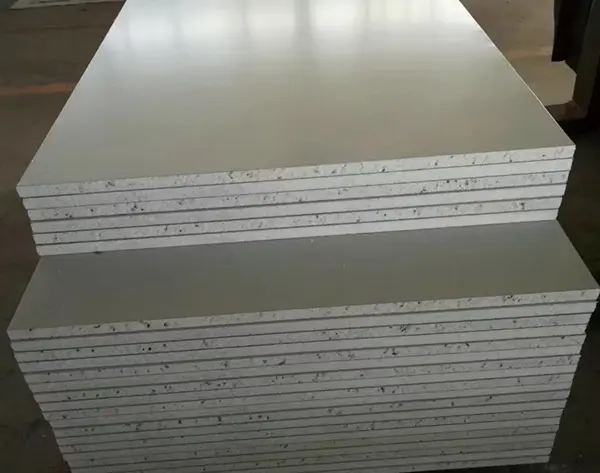

Cleanroompanelen van polystyreen, ook wel EPS-cleanroompanelen genoemd, zijn lichtgewicht sandwichpanelen die op een continue productielijn worden geproduceerd.SENBO-bouwmaterialenlevert deze panelen voor gecontroleerde omgevingen waar thermische isolatie en kostenefficiëntie primaire overwegingen zijn en waar de brandwerendheidseisen beperkt zijn.
De panelen bestaan uit bekledingen van kleurgecoat staal, gegalvaniseerd staal of roestvrij staal, onder hitte en druk verbonden met een kern van polystyreenschuim. De dikte van de bekleding varieert van 0,4 mm tot 1,2 mm. De EPS-kern heeft een dichtheid van 12–25 kg/m³, waarbij 16 kg/m³ de standaard is. De gesloten celstructuur bevat onafhankelijke, afgedichte luchtbellen die bijdragen aan de thermische isolatie.
De standaard verbindingsmethode is een tand-en-groefverbinding, ook wel mannelijk-vrouwelijk vergrendelingssysteem genoemd. Er zijn ook gecentreerde verbindingsopties beschikbaar. Beide methoden zorgen voor een goede afdichting tussen aangrenzende panelen.
De paneeldikte varieert van 40 mm tot 250 mm, met standaardafmetingen van 50 mm, 75 mm en 100 mm. Binnen dit bereik is maatwerk mogelijk. Standaardbreedtes zijn 950 mm en 1150 mm, en de paneellengte kan oplopen tot 12.000 mm, afhankelijk van de projectvereisten.
Het oppervlakteprofiel kan vlak of geribbeld zijn en een PVC-beschermfolie bedekt het oppervlak om krassen tijdens transport en installatie te voorkomen.
Producten worden in twee categorieën ingedeeld op basis van hun brandvertragende beoordeling. Standaard EPS-panelen bevatten geen brandvertragende additieven en zijn beperkt tot gebieden waar geen brandclassificaties vereist zijn. Brandvertragende EPS-panelen bevatten additieven en kunnen een klasse B1- of B2-classificatie behalen.
De kern van EPS-schuim heeft een lage thermische geleidbaarheid, wat zorgt voor een effectieve thermische isolatie. De onderstaande tabel geeft de gemeten warmteoverdrachtscoëfficiënten weer voor verschillende paneeldiktes, gebaseerd op 0,5 mm kleurgecoate stalen bekledingen en een EPS-dichtheid van 16 kg/m³.
| Paneeldikte (mm) | Warmteoverdrachtscoëfficiënt W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Bij een dikte van 75 mm ligt de warmteoverdrachtscoëfficiënt onder de 0,45 W/(m²·K), wat beter is dan steenwol-sandwichpanelen van dezelfde dikte. Dit maakt EPS-panelen geschikt voor cleanrooms met vereisten voor temperatuurbeheersing.
Het lage eigengewicht van EPS-cleanroompanelen is een van hun bepalende kenmerken. Onderstaande tabel toont het gewicht per vierkante meter voor verschillende diktes, gebaseerd op dezelfde bekledings- en kernspecificaties.
| Paneeldikte (mm) | Gewicht (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Ter vergelijking: een cleanroompaneel van steenwol van 50 mm weegt ongeveer 15–16 kg/m². Het lagere gewicht van EPS-panelen vereenvoudigt het hanteren en installeren, en maakt ze geschikt voor montage achteraf op bestaande constructies met een lager draagvermogen.
Cleanroompanelen van polystyreen bieden een basisniveau van geluidsisolatie. Meetwaarden voor verschillende diktes vindt u hieronder.
| Paneeldikte (mm) | Geluidsisolatie (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Dit niveau van geluidsisolatie is voldoende voor algemene industriële installaties en standaard cleanrooms, maar is lager dan dat van steenwol- of magnesiumoxysulfaatpanelen.
Bij gebruik als wandpanelen variëren de toegestane verticale belastingen afhankelijk van de dikte en de windbelasting. De onderstaande tabel geeft referentiewaarden.
| Windbelasting (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Een 75 mm dik paneel ondersteunt een toelaatbare verticale belasting van 2.000 kg/m² bij een windbelasting van 2,5 kg/m², wat voldoet aan de draagkrachteisen voor standaard cleanroom scheidingswanden.
EPS-cleanroompanelen worden vaak gebruikt in algemene schone omgevingen met beperkte brandwerendheidseisen:
Elektronica-industrie:Scheidingswanden en verlaagde plafonds voor algemene elektronicaproductiewerkplaatsen, die voldoen aan de fundamentele eisen op het gebied van stofdichtheid.
Voedselverwerking:Wand- en plafondafwerkingen voor werkplaatsen en magazijnen voor voedselproductie, waardoor stof en onzuiverheden uit productieruimtes worden geweerd.
Gezondheidszorg:Gangen, kleedkamers en andere hulpruimtes op niet-kritieke ziekenhuisafdelingen.
Algemene industriële installaties:Interne scheidingswanden en behuizingsconstructies voor bewerkings- en montagewerkplaatsen.
De volgende parameters zijn gebaseerd op standaardproductie en gemeten testgegevens. Maatwerk is beschikbaar.
| Prestatie-indicator | Parameter/specificatie | Opmerkingen |
|---|---|---|
| Geconfronteerd met materiaal | Kleurgecoat staal / Gegalvaniseerd staal / Roestvrij staal | Dikte: 0,4–1,2 mm |
| Kernmateriaal | Polystyreen (EPS) schuim | Dichtheid: 12–25 kg/m³ |
| Paneeldikte | 40–250 mm | Standaard: 50/75/100 mm; aanpasbaar |
| Effectieve breedte | 950mm, 1150mm | |
| Paneellengte | ≤12.000 mm | Aanpasbaar op basis van projectbehoeften |
| Warmteoverdrachtscoëfficiënt (75 mm) | 0,442 W/(m²·K) | Beter dan steenwol van dezelfde dikte |
| Oppervlaktedichtheid (50 mm) | ≈10kg/m² | Lichter dan steenwolpanelen |
| Geluidsisolatie (50 mm) | 20dB | Basis akoestische prestaties |
| Verbrandingsprestaties | Geen brandklasse (standaard) / B1 of B2 (brandvertragend) | Standaard EPS verboden in brandwerende gebieden |
1. Kosteneffectieve oplossing.EPS-panelen bieden aanzienlijke kostenvoordelen ten opzichte van steenwol- en aluminium honingraatpanelen, waardoor ze een economische keuze zijn voor grote algemene cleanroomprojecten.
2. Lichtgewicht en efficiënte installatie.Een paneel van 50 mm dik weegt ongeveer 10 kg/m², wat aanzienlijk lichter is dan steenwolpanelen van dezelfde dikte. Dit verlaagt de handlingkosten en versnelt de bouw.
3. Goede thermische isolatie.Een paneel van 75 mm dik heeft een warmteoverdrachtscoëfficiënt van 0,442 W/(m²·K), wat beter is dan steenwolpanelen van dezelfde dikte.
4. Voldoende draagvermogen.Een paneel van 75 mm ondersteunt 2.000 kg/m² bij een winddruk van 2,5 kg/m² en voldoet daarmee aan de structurele eisen voor standaard scheidingswanden.
5. Duidelijk gedefinieerd toepassingsgebied.De panelen zijn geschikt voor algemene, schone omgevingen waar brandwerendheid niet vereist is, zoals werkplaatsen voor elektronische componenten en voedselverwerkingsruimtes.
De EPS-kern is brandbaar. Bij verbranding produceert het rook en dampen die giftig zijn, en het standaardproduct heeft geen brandwerendheidsclassificatie. De volgende beperkingen zijn van toepassing:
1.Standaard EPS-panelen zijn verboden in cleanroomprojecten die specifieke brandclassificaties vereisen, waaronder farmaceutische GMP-workshops, operatiekamers in ziekenhuizen en fabrieken voor de productie van elektronische chips.
2.Ze mogen alleen worden gebruikt in gebieden waar de plaatselijke brandveiligheidsvoorschriften niet-brandvertragende materialen toestaan.
3.Voor projecten waarvoor brandwerende panelen nodig zijn, moeten alternatieven zoals steenwolpanelen voor cleanrooms (klasse A niet-brandbaar) of magnesiumoxysulfaatpanelen worden geselecteerd.
4.Als een brandvertragende classificatie vereist is, mogen alleen EPS-panelen met toegevoegde vlamvertragers die zijn getest en gecertificeerd als Klasse B1 of B2 worden overwogen, en het gebruik ervan moet voldoen aan de lokale regelgeving.
1.Algemene werkplaatsen voor de productie van elektronica en de assemblage van componenten zonder speciale brandwerendheidseisen.
2.Werkplaatsen voor voedselverwerking en voedselmagazijnen in gebieden zonder hoge temperaturen.
3.Ziekenhuisgangen, kleedkamers en niet-kritieke medische ondersteuningsruimtes.
4.Interne scheidingswanden en behuizingen voor standaard industriële installaties, zoals bewerkings- en montagewerkplaatsen.
EPS-panelen zijn lichter en goedkoper en bieden een iets betere thermische isolatie bij dezelfde dikte. Steenwolpanelen zijn echter klasse A onbrandbaar en geschikt voor ruimtes waar brandwerendheidseisen gelden, terwijl standaard EPS-panelen dat niet zijn. De keuze is afhankelijk van de brandveiligheidseisen en het budget van het project.
In de meeste gevallen niet. Farmaceutische GMP-workshops vereisen doorgaans niet-brandbare panelen van klasse A. Zelfs brandvertragende EPS-panelen met een B1- of B2-classificatie voldoen mogelijk niet aan de brandveiligheidseisen van deze faciliteiten. Steenwol- of magnesiumoxysulfaatpanelen worden over het algemeen aanbevolen.
EPS-panelen moeten plat worden opgeslagen in een droge, overdekte ruimte, uit de buurt van ontstekingsbronnen, vonken en open vuur. Ze moeten gedurende langere perioden worden beschermd tegen direct zonlicht, omdat blootstelling aan UV de bekleding en de kern kan aantasten. De PVC-beschermfolie moet op zijn plaats blijven tot de definitieve installatie.
Deze panelen zijn ontworpen voor binnengebruik. Voor buitentoepassingen moeten het bekledingsmateriaal en de structurele ondersteuning specifiek zijn ontworpen voor buitenomstandigheden en moet de brandveiligheid van het geheel worden beoordeeld. Het wordt aanbevolen om de fabrikant te raadplegen voordat u EPS-panelen extern gebruikt.
Standaard EPS heeft geen brandvertragende additieven en heeft geen brandclassificatie. Brandvertragend EPS bevat additieven die de verspreiding van vlammen vertragen en kan bij tests een klasse B1- of B2-classificatie behalen. Zelfs brandvertragend EPS blijft echter brandbaar en mag alleen worden gebruikt waar de brandveiligheidscodes dit toestaan.
