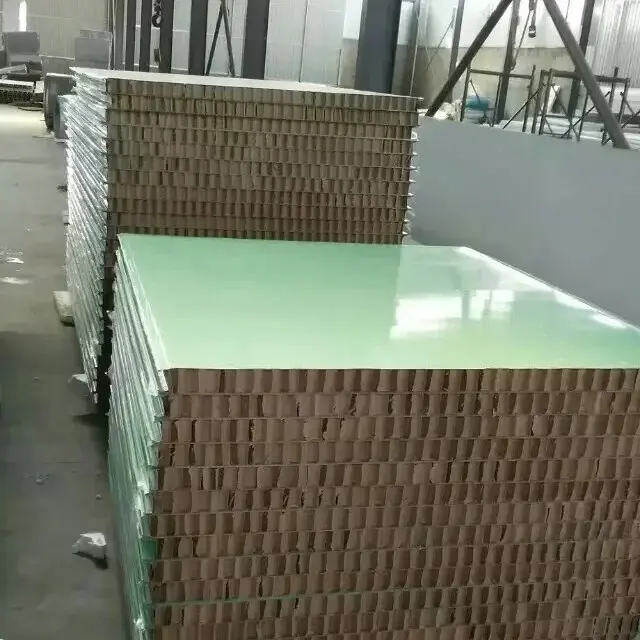

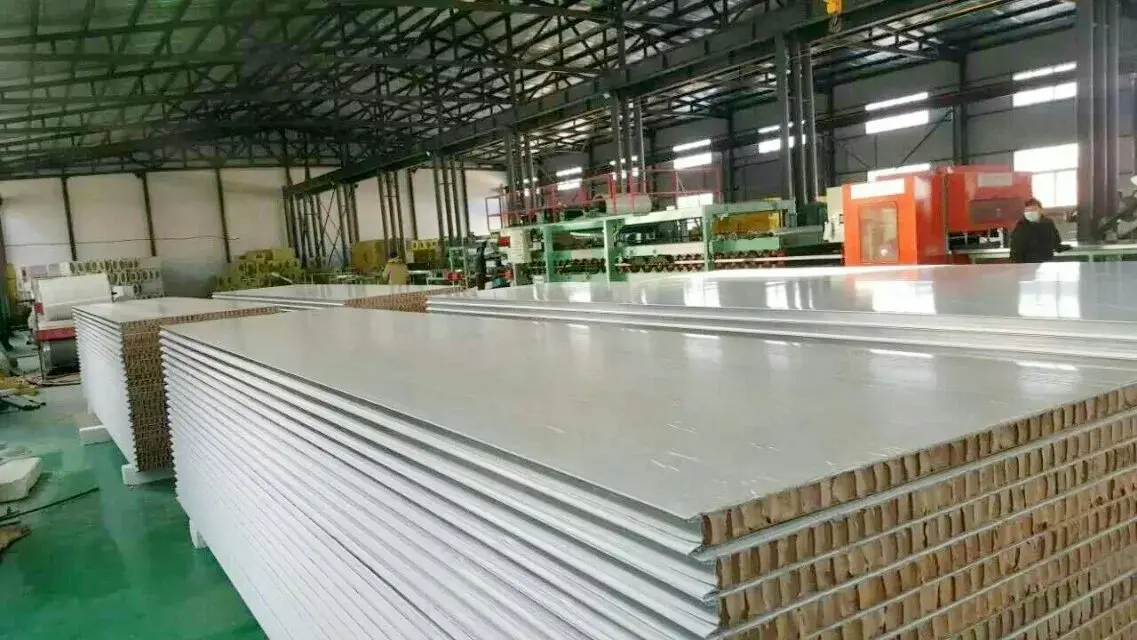

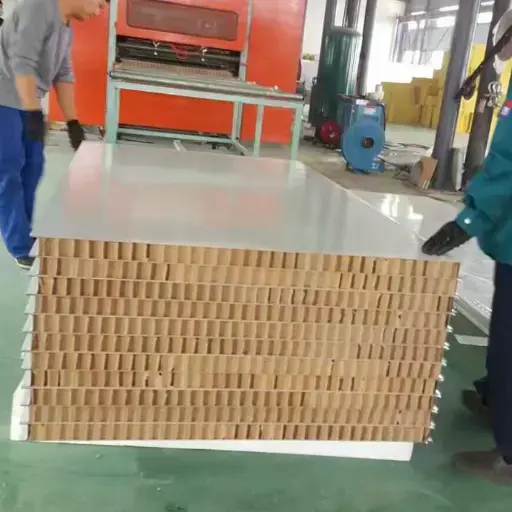

Paper Honeycomb Cleanroom-panelen zijn lichtgewicht composietpanelen ontworpen voor behuizingen met gecontroleerde omgevingen.SENBO-bouwmaterialenlevert deze panelen voor cleanroomprojecten die prioriteit geven aan verminderde structurele belasting en milieuprestaties.
Het paneel maakt gebruik van een composiet sandwichstructuur. De bekledingen zijn gemaakt van kleurgecoat staal, gegalvaniseerd staal of roestvrij staal met een dikte van 0,3–1,0 mm, aanpasbaar aan de projectvereisten. De kern bestaat uit vlamvertragend honingraatpapier en de randen worden afgedicht met koudgetrokken profielen voordat het geheel in het uiteindelijke paneel wordt verlijmd.
De honingraatkern is gemaakt van natuurlijke houtpulp, verwerkt tot een gegolfde vorm en verbonden met waterbestendige lijm om een zeshoekige structuur te vormen. Dit ontwerp biedt structurele ondersteuning terwijl het paneel licht van gewicht blijft. De kerndichtheid varieert van 20 tot 42 kg/m³ en de druksterkte ligt tussen 1,5 en 5,0 MPa.
Standaard paneeldiktes zijn 50 mm, 75 mm en 100 mm, met maatwerk mogelijk van 35 mm tot 250 mm. Standaardbreedtes zijn 950 mm, 980 mm, 1150 mm en 1180 mm. De lengte van het wandpaneel kan oplopen tot 9.000 mm, terwijl de lengte van het plafondpaneel beperkt is tot 4.000 mm.
Er zijn verschillende verbindingsmethoden beschikbaar voor verschillende installatiescenario's: tand-en-groef, centraal aluminium profiel, mannelijk-vrouwelijk verbinding en "drie-vrouwelijk-één-mannelijk" configuraties.
De vlamvertragende prestaties zijn getest door het National Center for Quality Supervision and Testing of Fire-Resistant Building Materials in overeenstemming met GB 8624-1997, waarbij een klasse B1 (vlamvertragende) beoordeling werd behaald. De zuurstofindex bedraagt minimaal 44,2%, wat hoger is dan de standaardvereiste van klasse B1.
In tegenstelling tot polystyreenkernen die smelten en druipen bij blootstelling aan vuur, verkoolt de papieren honingraatkern zonder te verbranden en produceert geen giftige stoffen. Een paneel van 100 mm dik biedt een brandwerendheid van minimaal 60 minuten.
De poreuze honingraatstructuur zorgt voor een effectieve thermische isolatie. Met een gemeten thermische geleidbaarheid van niet meer dan 0,048 W/(m·K) vermindert het paneel de warmteoverdracht tussen binnen- en buitenruimtes. Deze prestaties zijn vergelijkbaar met cleanroompanelen van steenwol van dezelfde dikte, maar het paneel weegt slechts 60%-70% zoveel.
De zeshoekige honingraatstructuur biedt goede druksterkte en trekeigenschappen. De gemeten druksterkte varieert van 1,5 tot 5,0 MPa en presteert beter dan schuimplastic kernen met een vergelijkbare dichtheid. Het koudgetrokken randframe verbetert de algehele stijfheid en het buigvermogen verder. Deze eigenschappen ondersteunen toepassingen zoals verlaagde plafonds in elektronicafabrieken en scheidingswanden in farmaceutische werkplaatsen.
Met een kerndichtheid van 20–42 kg/m³ wegen papieren honingraatpanelen ongeveer 60%–70% minder dan steenwolpanelen van dezelfde dikte. Dit is met name handig voor verlaagde plafondsystemen en scheidingswanden in hoogbouw cleanroomfaciliteiten, omdat het de belasting op de hoofdconstructie vermindert en de funderingskosten kan verlagen.
De kern is gemaakt van natuurlijke houtpulp en het productieproces is energiezuinig. De panelen bevatten geen giftige componenten en geven tijdens gebruik geen schadelijke emissies af. Aan het einde van hun levensduur zijn de panelen volledig recyclebaar.
Papieren honingraat-cleanroompanelen zijn in verschillende cleanroom-omgevingen gebruikt:
Operatiekamers van ziekenhuizen:Wand- en plafondsystemen zorgen voor een schone omgeving, met een dicht, glad oppervlak en strakke verbindingen die de groei van bacteriën helpen voorkomen.
Elektronica en chipproductie:De lichtgewicht panelen worden gebruikt voor plafonds en scheidingswanden, waarbij het lagere gewicht de installatie boven het hoofd vereenvoudigt.
Farmaceutische GMP-workshops:De panelen voldoen aan de eisen op het gebied van reinheid en isolatie, en de brandklasse B1 ondersteunt de productieveiligheid.
Voedselverwerkende fabrieken:Muren en scheidingswanden zijn gemakkelijk schoon te maken, vochtbestendig en vrij van vervuiling.
De volgende parameters zijn gebaseerd op standaardproductie en relevante tests. Maatwerk is beschikbaar.
| Prestatie-indicator | Parameter/specificatie | Opmerkingen / Standaardbasis |
|---|---|---|
| Geconfronteerd met materiaal | Kleurgecoat staal / Gegalvaniseerd staal / Roestvrij staal | Dikte 0,3–1,0 mm, aanpasbaar |
| Kernmateriaal | Vlamvertragend papier honingraat | Zeshoekige honingraatstructuur |
| Kerndichtheid | 20–42 kg/m³ | |
| Druksterkte | 1,5–5,0 MPa | |
| Thermische geleidbaarheid | ≤0,048 W/(m·K) | |
| Verbrandingsprestaties | Klasse B1 (vlamvertragend) | Getest volgens GB 8624-1997; Zuurstofindex ≥44,2% |
| Brandwerendheidsklasse | ≥60 min (100 mm dikte) | |
| Paneeldikte | 50 / 75 / 100 mm (aanpasbaar: 35–250 mm) | |
| Paneelbreedte | 950 / 980 / 1150 / 1180mm | |
| Lengte wandpaneel | ≤9.000 mm | |
| Verbindingsmethode | Tand-en-groef / Centraal aluminium profiel / Man-vrouw verbinding |
1. Klasse B1 brandveiligheid zonder giftige rook.De kern behaalt een klasse B1-classificatie en verkolt in plaats van verbrandt. De zuurstofindex van minimaal 44,2% biedt een duidelijke veiligheidsmarge vergeleken met kernmaterialen van polystyreen.
2. Lichtgewicht met voldoende sterkte.De kerndichtheid bedraagt slechts 20–42 kg/m³, ongeveer 60%–70% lichter dan steenwolpanelen. Een druksterkte van 1,5–5,0 MPa ondersteunt plafond- en scheidingstoepassingen in cleanrooms.
3. Thermische en akoestische isolatie.Een thermische geleidbaarheid van 0,048 W/(m·K) of minder zorgt voor isolatieprestaties, terwijl de honingraatstructuur ook bijdraagt aan geluidsreductie.
4. Hernieuwbare en recyclebare materialen.De houtpulpkern is hernieuwbaar en de panelen zijn aan het einde van hun levensduur volledig recyclebaar. Bij gebruik komen geen schadelijke emissies vrij.
5. Efficiënte installatie met modulair ontwerp.In de fabriek geprefabriceerde panelen hebben snelle verbindingen en lengtes tot 9 meter, waardoor het aantal naden ter plaatse wordt verminderd.
Voor plafondtoepassingen:Bevestig vóór de installatie de maximale paneellengte (4.000 mm voor plafondpanelen) en de afstand tussen de ondersteunende roosters. Het lichtgewicht karakter vereenvoudigt het tillen, maar er is nog steeds een goede ondersteuning nodig om doorbuiging te voorkomen.
Voor scheidingswanden:Selecteer de juiste verbindingsmethode op basis van de lay-out. Centrale aluminium profielen zorgen voor een strakke afwerking, terwijl tand-en-groefverbindingen een snellere montage mogelijk maken.
Voor gebieden met een hoge luchtvochtigheid:Hoewel de kern is behandeld met waterbestendige lijm, moet langdurige blootstelling aan stilstaand water worden vermeden. Tijdens de montage alle verbindingen en randen goed afdichten.
Tijdens transport en opslag:Bewaar panelen plat op een droge plaats en bescherm de bekleding tegen krassen. De PVC-beschermfolie moet op zijn plaats blijven tot de eindschoonmaak.
1.Operatiekamers van ziekenhuizen, ICU-afdelingen en steriele voorraadkamers.
2.Elektronische chipfabrieken en halfgeleidercleanrooms.
3.Farmaceutische GMP-workshops en biologische laboratoria.
4.Voedselverwerkingsateliers en centrale keukens.
5.Magazijnen en koelopslagfaciliteiten die thermische isolatie vereisen.
Papieren honingraat is aanzienlijk lichter (20–42 kg/m³ versus 100–120 kg/m³) terwijl het een vergelijkbare thermische isolatie biedt. Steenwol is niet-brandbaar van klasse A, terwijl papierhoningraat vlamvertragend is van klasse B1. De keuze hangt vaak af van brandwerendheidseisen en structurele belastingoverwegingen.
De kern is verlijmd met waterbestendige lijm, die enige bescherming biedt tegen vocht. De panelen zijn echter ontworpen voor gebruik binnenshuis in cleanrooms. Langdurige blootstelling aan stilstaand water of aanhoudende omstandigheden met hoge luchtvochtigheid moet worden vermeden en alle verbindingen moeten goed worden afgedicht.
Deze panelen zijn primair ontworpen voor binnentoepassingen. Voor gebruik buitenshuis moeten het bekledingsmateriaal en de kern specifiek worden geselecteerd en getest op weersbestendigheid buitenshuis. Voor buitentoepassingen wordt aanbevolen de fabrikant te raadplegen.
Plafondpanelen worden ondersteund door een rastersysteem, waarbij de paneellengte beperkt is tot 4.000 mm om doorbuiging te beheersen. De specifieke steunafstand is afhankelijk van de plaatdikte en de te verwachten belasting. Voor de rasterafstand en aansluitdetails moeten de aanbevelingen van de fabrikant worden gevolgd.
Testrapporten van het Nationaal Centrum voor Kwaliteitstoezicht en Testen van Brandwerende Bouwmaterialen zijn op aanvraag verkrijgbaar. De rapporten documenteren de klasse B1-classificatie volgens GB 8624-1997 en de zuurstofindex van minimaal 44,2%.
