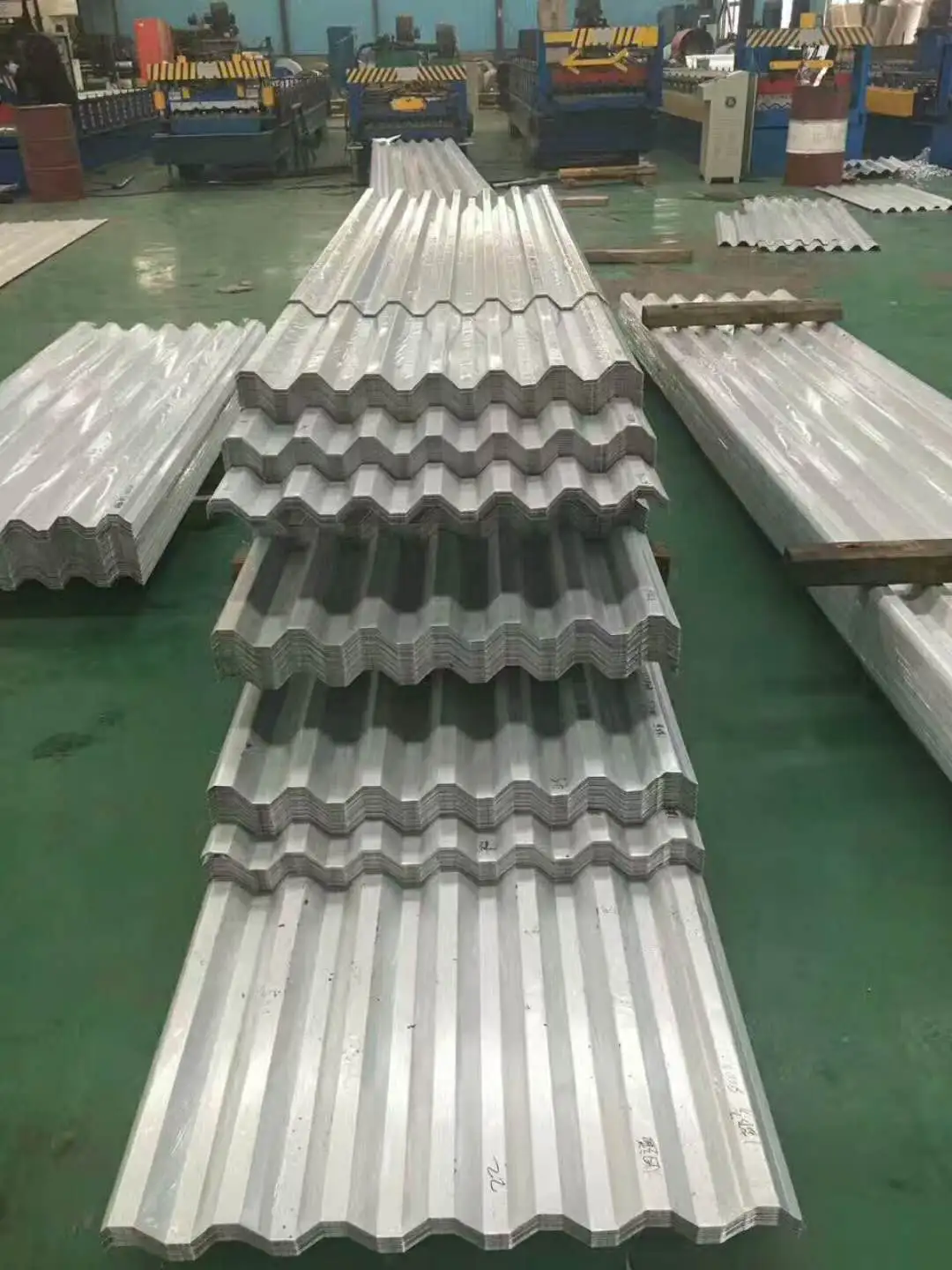

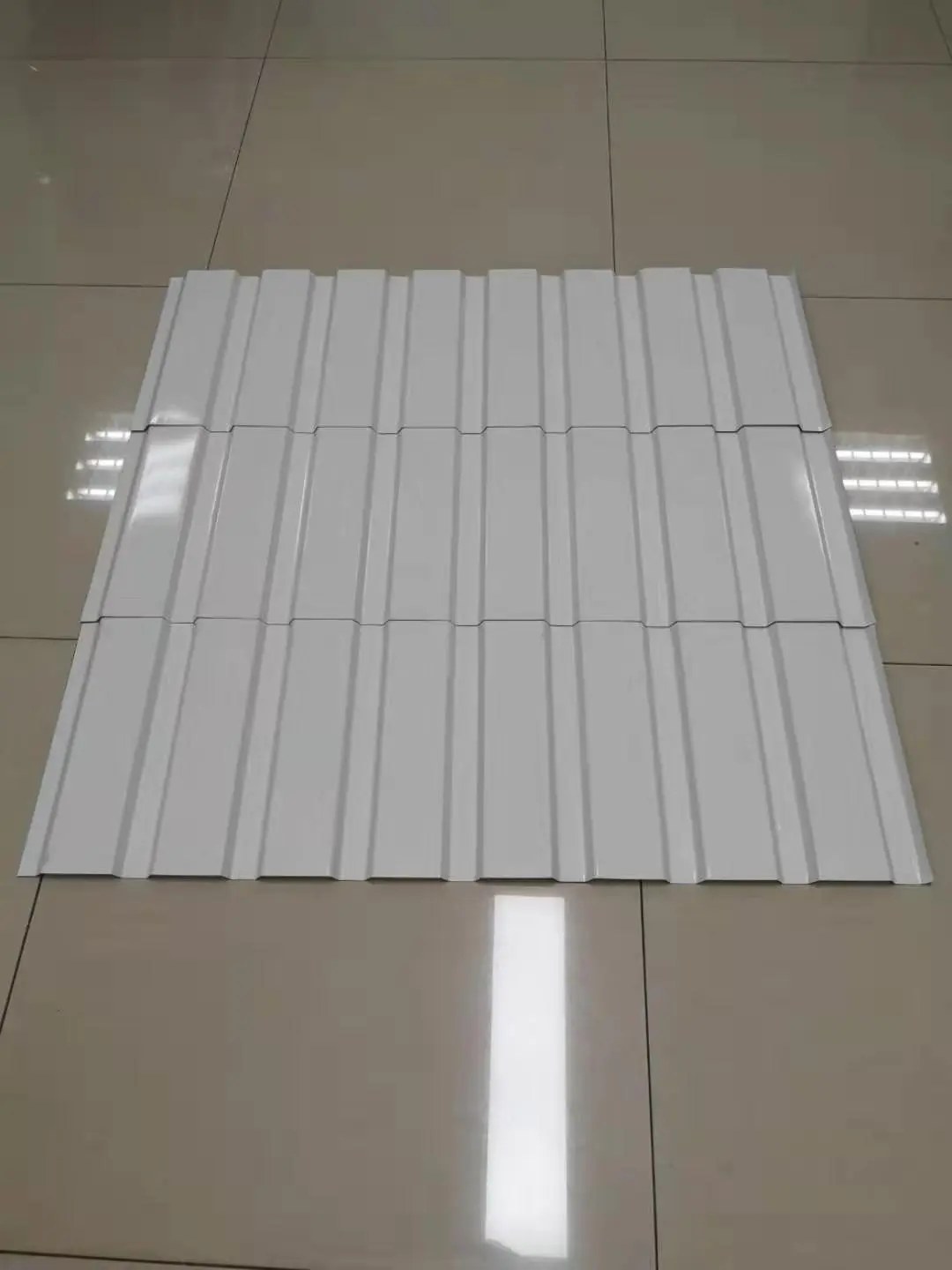

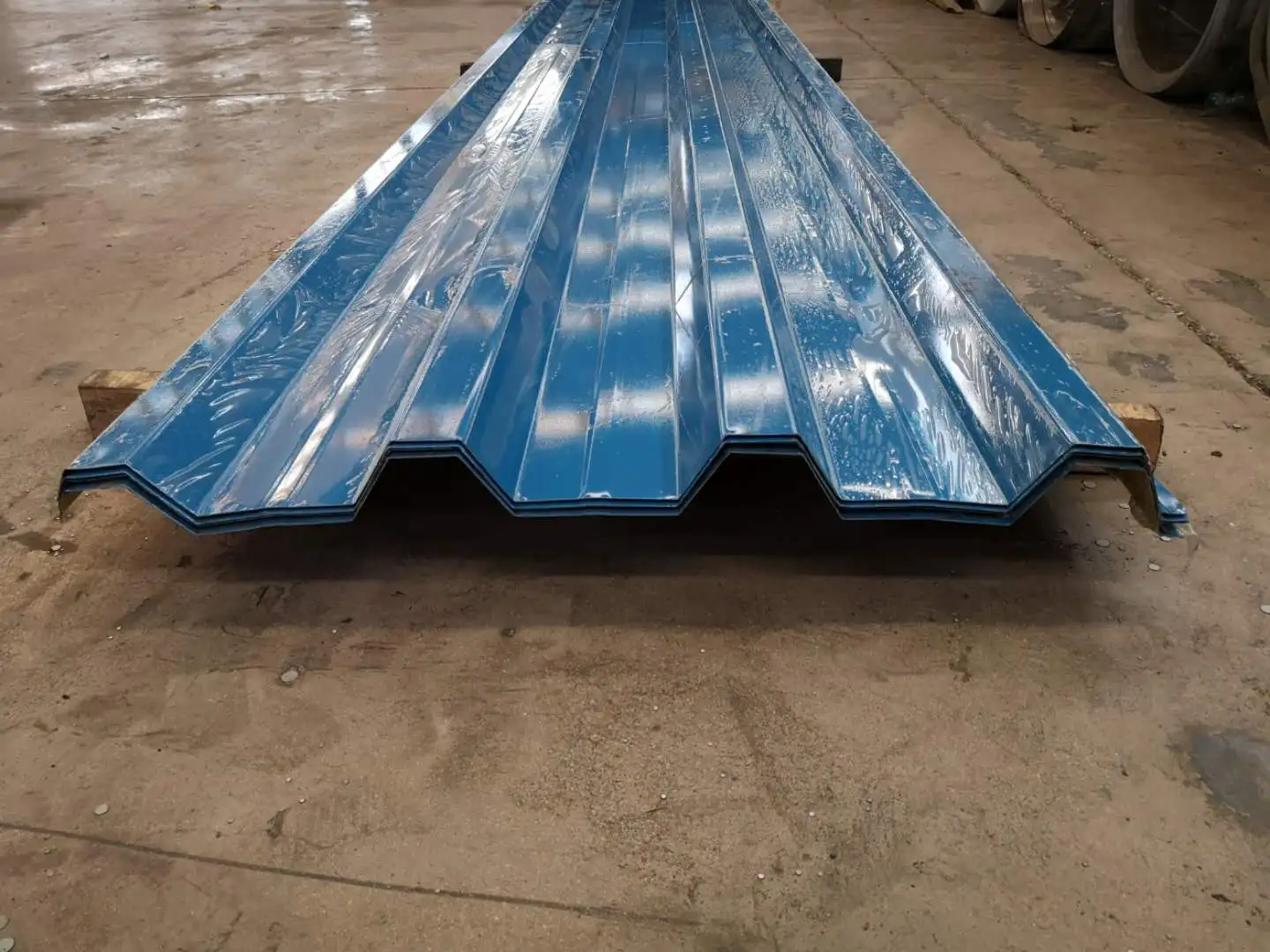

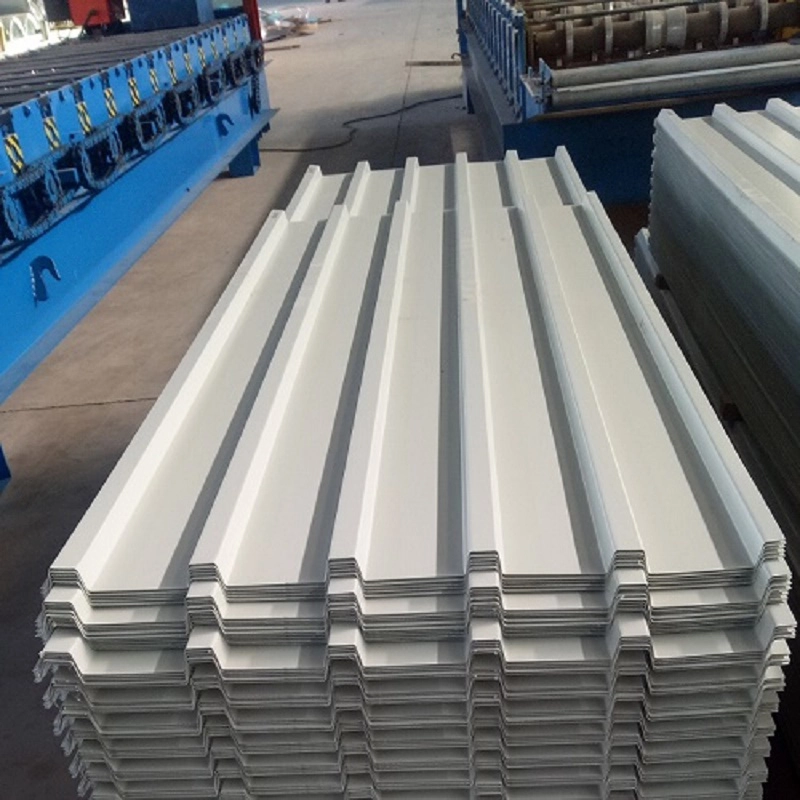

Kleurgecoate geprofileerde staalplaten worden geproduceerd door het koudwalsen van kleurgecoate stalen spoelen tot golfprofielen. Ze dienen als dakbedekking, wandbekleding en binnen- of buitendecoratie voor industriële gebouwen, magazijnen en staalconstructies met grote overspanningen. Elke plaat bestaat uit een stalen substraat dat mechanische sterkte biedt, een metalen coating die als corrosiebarrière fungeert en een organische coating die weersbestendigheid en uiterlijk biedt. SENBO exploiteert meerdere rolvormlijnen voor deze profielen, met interne controles op profielgeometrie, laagdikte en basismetaalkwaliteit.
De grondstof is koudgewalst of warmgewalst staalband, doorgaans geleverd in een serie met een breedte van 1000 mm. Vloeisterkteklassen omvatten 250 MPa, 280 MPa, 320 MPa, 350 MPa en 550 MPa. De coatingstructuur voldoet aan GB/T 12754. Een gebruikelijke configuratie maakt gebruik van twee lagen topcoat aan de voorkant en één laag aan de achterkant. Polyester (PE) of fluorkoolstof (PVDF) coatings worden geselecteerd op basis van de vereiste weersbestendigheid. Het specifieke coatingtype wordt bevestigd op het moment van bestelling.
Gangbare diktes variëren van 0,4 mm tot 1,6 mm. Voor dak- en wandbekleding wordt doorgaans minimaal 0,5 mm tot 0,6 mm gebruikt, terwijl belangrijke buitenkanten van gebouwen niet minder dan 0,6 mm mogen zijn. Voor dragende vloerdelen kunnen diktes tot 2 mm of 3 mm nodig zijn. Golfhoogtes variëren van 10 mm tot 200 mm. Bij onverstevigde profielen dient de hoogte-dikteverhouding bij voorkeur onder de 200 gehouden te worden. De effectieve breedte is afhankelijk van het profiel. Veelgebruikte profielen zijn onder meer YX35-125-750 (35 mm ribhoogte, 750 mm effectieve breedte), Jiaochi 760 (YX51-380-760) en Jiaochi 820.
| Prestatie-indicator | Parameter/specificatie | Basis of opmerkingen |
|---|---|---|
| Uitvoerende standaard | GB/T 12755-2008 | Geprofileerde staalplaten voor de bouw |
| Coating standaard | GB/T 12754 | Kleurgecoate stalen platen en strips |
| Gemeenschappelijke dikte | 0,4–1,6 mm | Dakbedekking minimaal 0,6 mm voor belangrijke gebouwen |
| Ribhoogtebereik | 10–200 mm | Hoogte-dikteverhouding bij voorkeur ≤200 |
| Opbrengststerkte | 250–550 MPa | 250 MPa en 350 MPa gebruikelijk; 550 MPa voor klikprofielen |
| Dood gewicht | 6–10 kg/m² | Lichtgewicht envelop |
| Breedte basisplaat | 1000 mm gebruikelijk | Serie 600 mm, 1000 mm en 1200 mm beschikbaar |
| Aanbevolen dakhelling | 2–5% voor doorlopende lengte | Doorbuigingslimiet l/300 |
| Coatingvereisten | Thermisch verzinkt ≥90/90 g/m²; Al-Zn gecoat ≥50/50 g/m² | Tenzij anders aangegeven |
Geprofileerde gekleurde staalplaten wegen tussen 6 kg/m² en 10 kg/m², wat aanzienlijk lager is dan traditionele beton- of metselwerkbekledingen. De vloeigrens varieert van 250 MPa tot 550 MPa, wat een goede diafragmastijfheid en draagvermogen oplevert. In de hoofdwerkplaats van Huangshi Daye Special Steel werden alleen al voor de BC-overspanning YX114-333-666 geprofileerde dakplaten met een basismetaaldikte van 0,8 mm geïnstalleerd over een oppervlakte van 13.200 m², wat de geschiktheid voor grote industriële daken bevestigt.
Het product ondersteunt zowel prefabricage in de fabriek als rolvormen op locatie. Bij het Anhui Chaolong Optoelectronics-fabrieksproject produceerden op voertuigen gemonteerde rolvormmachines ter plaatse platen, waardoor onmiddellijke installatie mogelijk was en transportschade werd voorkomen. Knikarmhoogwerkers hielpen bij het positioneren, waardoor de installatie-efficiëntie met 70% werd verhoogd en het handmatige werk op grote hoogte met 60% werd verminderd. Het project besloeg ruim 76.000 m². Voor de gesloten opslagloods op de Yugang Material Yard in Lanzhou, de buisvormige vakwerkconstructie met de grootste overspanning in Noordwest-China, werden dakpanelen gebruikt van 0,6 mm dik thermisch verzinkt staal met een dikte van 0,6 mm en een gekleurde geprofileerde afwerking. Installatie over grote overspanningen verminderde het aantal dakoverlappingen.

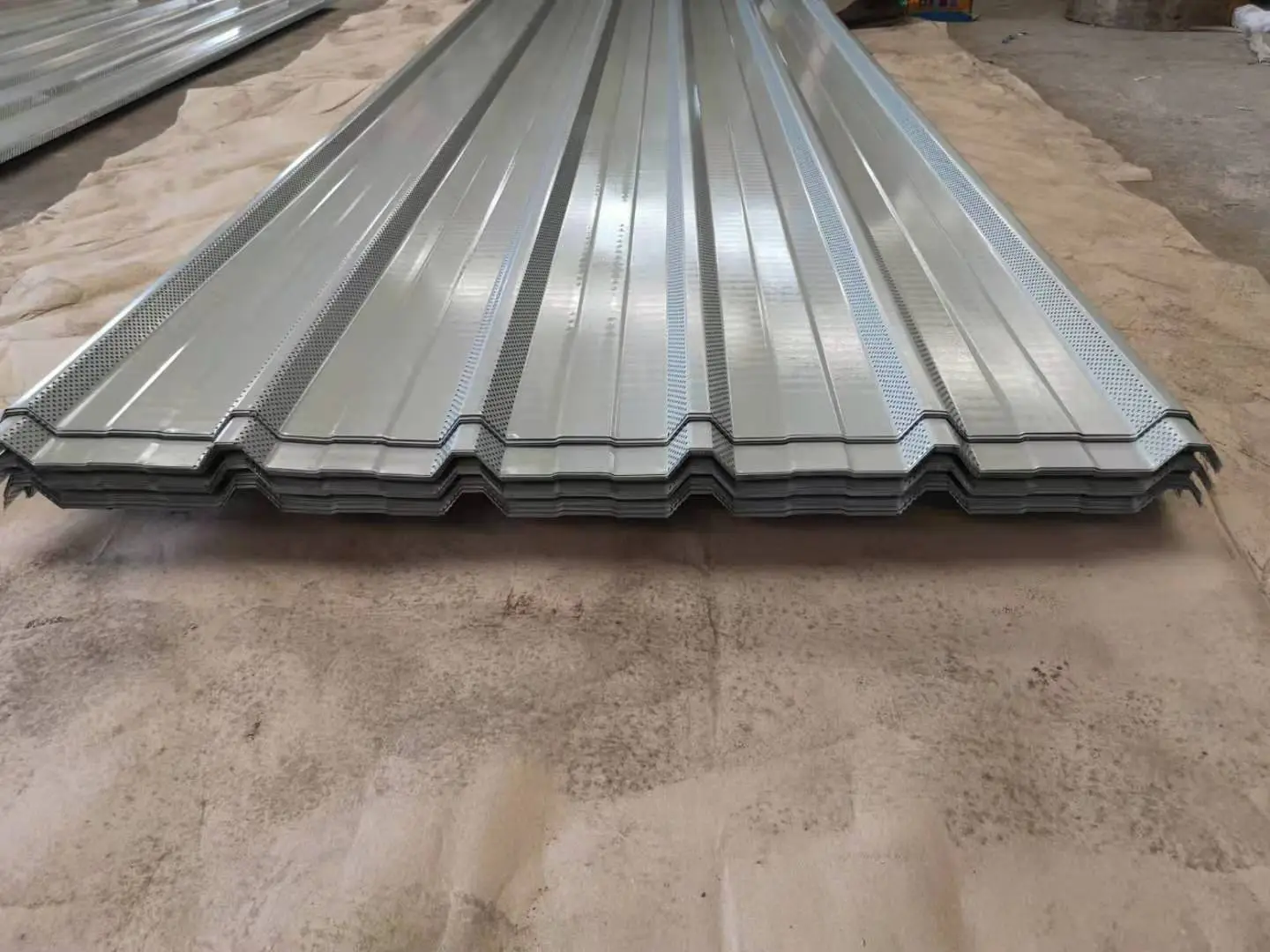

De buitencoating biedt zelfreinigende eigenschappen en langdurige weersbestendigheid. Coatingsystemen kunnen worden aangepast aan corrosieve omgevingen. Voor thermisch verzinkte ondergronden is een dubbelzijdig coatinggewicht van minimaal 90 g/m² per zijde standaard tenzij anders aangegeven. Voor substraten van aluminium-zinklegeringen bedraagt het minimum 50 g/m² per zijde. Wanneer de onderplaat van een composietdak fungeert als een geperforeerd geluidsabsorberend paneel, moeten de gatgrootte en -afstand worden bepaald door akoestisch ontwerp.
GB/T 12755-2008 specificeert materiaalkeuze, profielconfiguratie, technische vereisten, maattoleranties en kwaliteitsinspectie voor geprofileerde staalplaten. Om zichtbare kleurvariatie te voorkomen, is het raadzaam om alle platen voor een enkel dak- of wandproject uit dezelfde productiebatch te bestellen.
De ribhoogte heeft invloed op de buigstijfheid en het overspanningsvermogen. Voor korte overspanningen kunnen lage ribben zoals 35 mm voldoende zijn. Voor grotere overspanningen of hogere belastingen zijn diepere profielen zoals 51 mm of meer vereist. Het profiel moet worden geselecteerd op basis van overspanningstabellen en ontwerpberekeningen, en niet alleen op basis van het uiterlijk.
Een helling van 2% tot 5% is typisch voor platen met een doorlopende lengte zonder eindoverlappingen. Lagere hellingen vergroten het risico op waterplassen, wat de levensduur van de coating kan verkorten. Er moet ook rekening worden gehouden met de lokale regenintensiteit en het drainageontwerp.
Ja, veel profielen kunnen door middel van walsen of kantpersen tot een grote straal worden gebogen. De minimale radius is afhankelijk van de plaatdikte, ribgeometrie en coatingtype. Vroegtijdige afstemming met de fabrikant wordt aanbevolen.
Voor kust- of corrosieve industriële omgevingen wordt de voorkeur gegeven aan een Al-Zn-gecoat substraat met minimaal 50 g/m² per zijde, en vaak wordt een PVDF-toplaag gespecificeerd. In zeer agressieve omstandigheden kunnen hogere coatinggewichten of aanvullende beschermingsmaatregelen nodig zijn.
Leveranciers moeten walstestcertificaten overleggen voor de records van het basisstaal en de laagdikte. Profielafmetingen en oppervlakteconditie worden tijdens de productie en vóór verzending gecontroleerd. Voor projecten die specifieke windopwaartse of structurele prestaties vereisen, kunnen op verzoek testrapporten of berekeningen worden verstrekt.
