Metalen dakpanelen

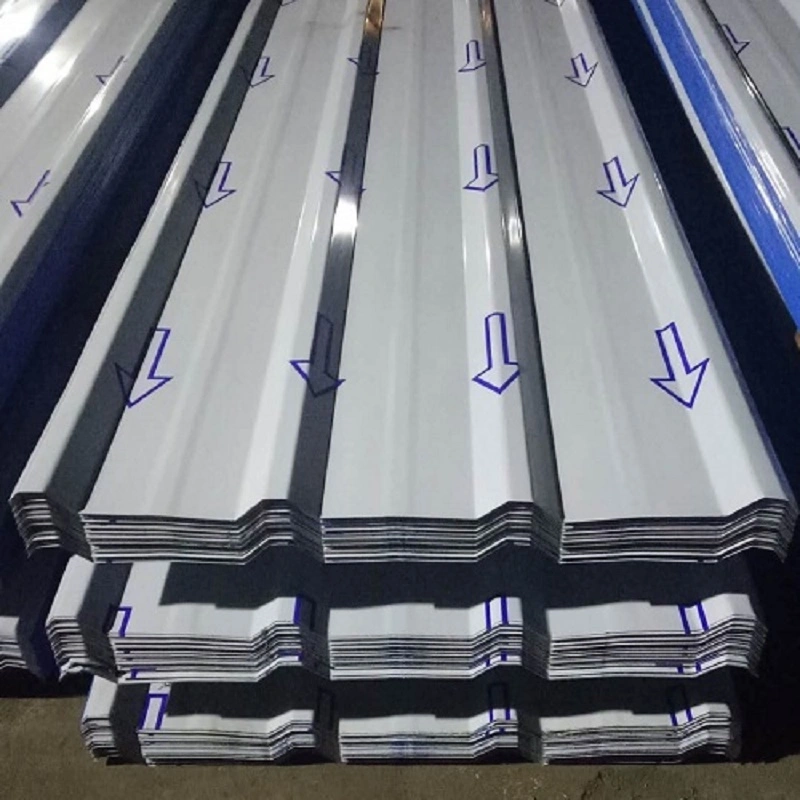

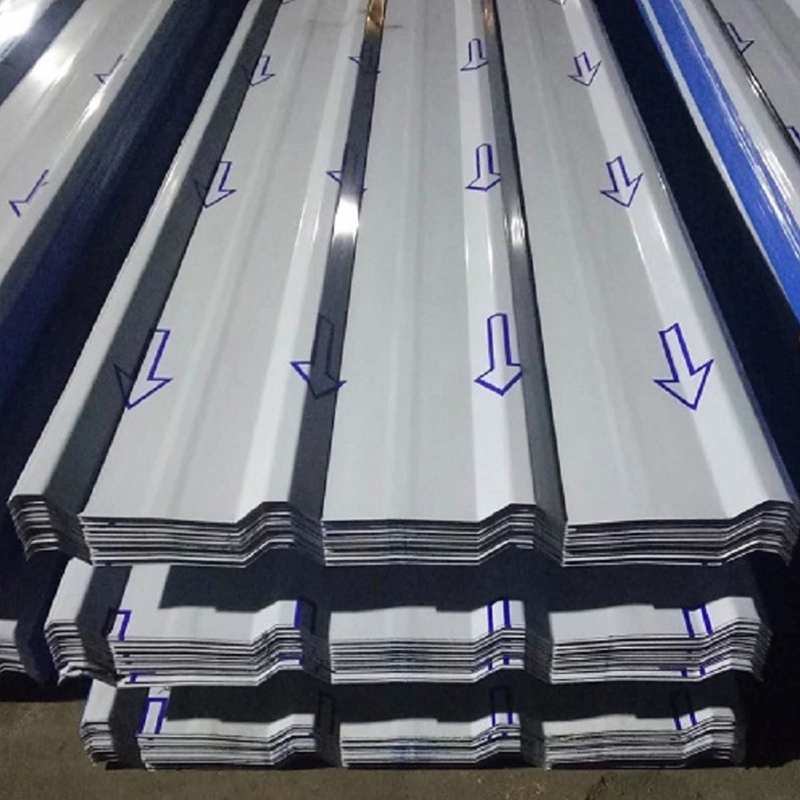

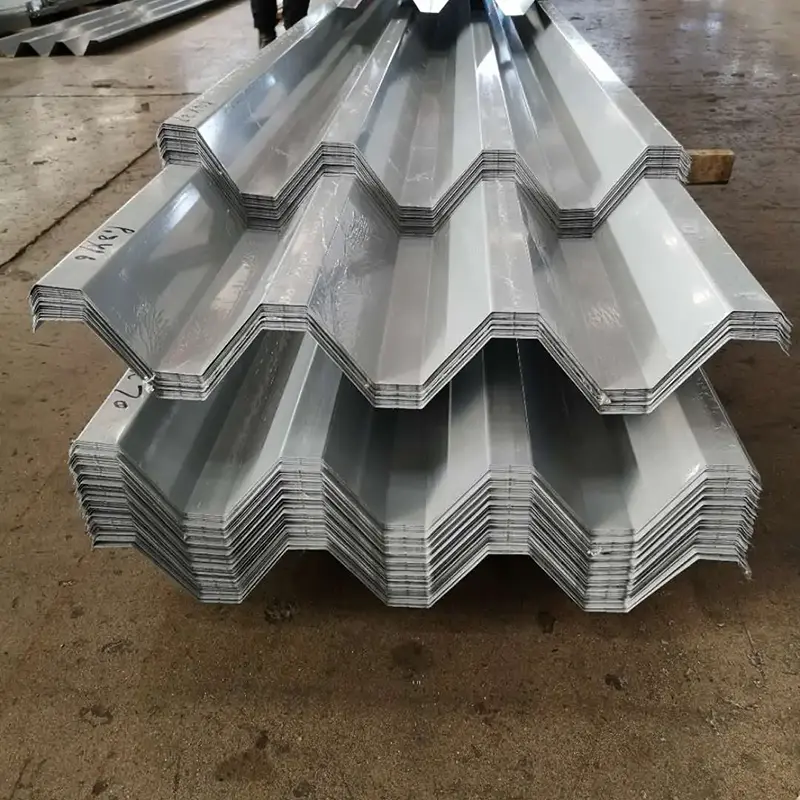

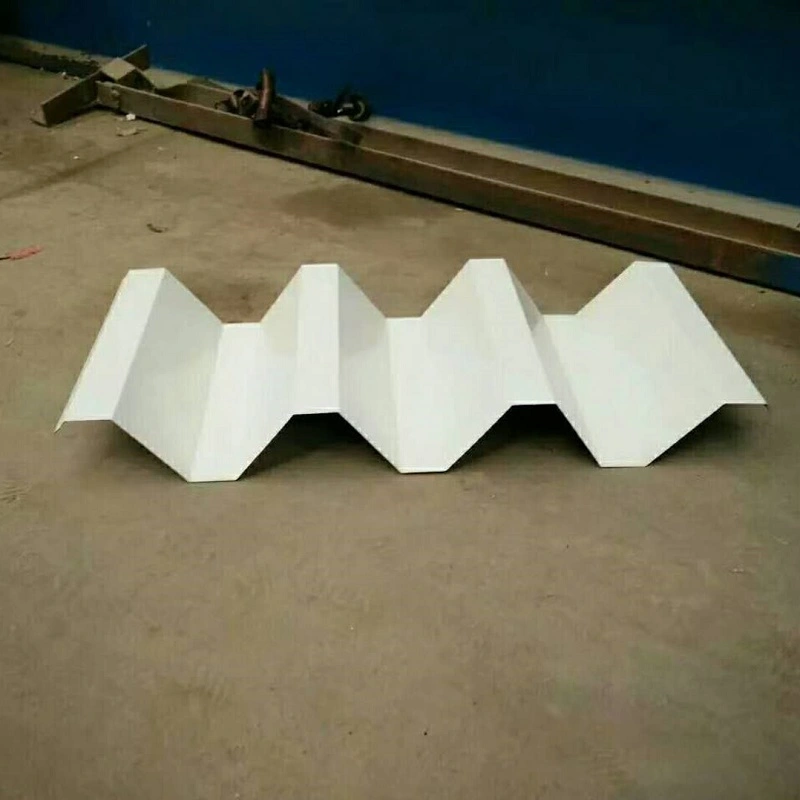

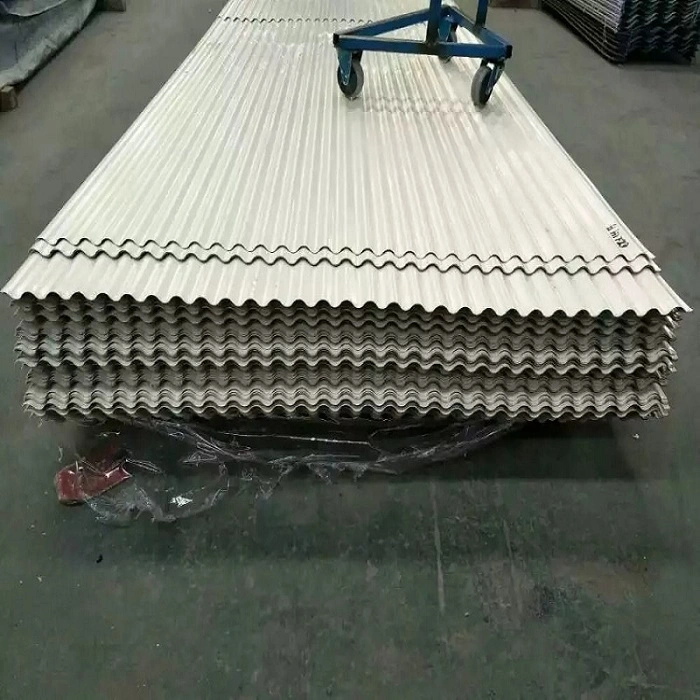

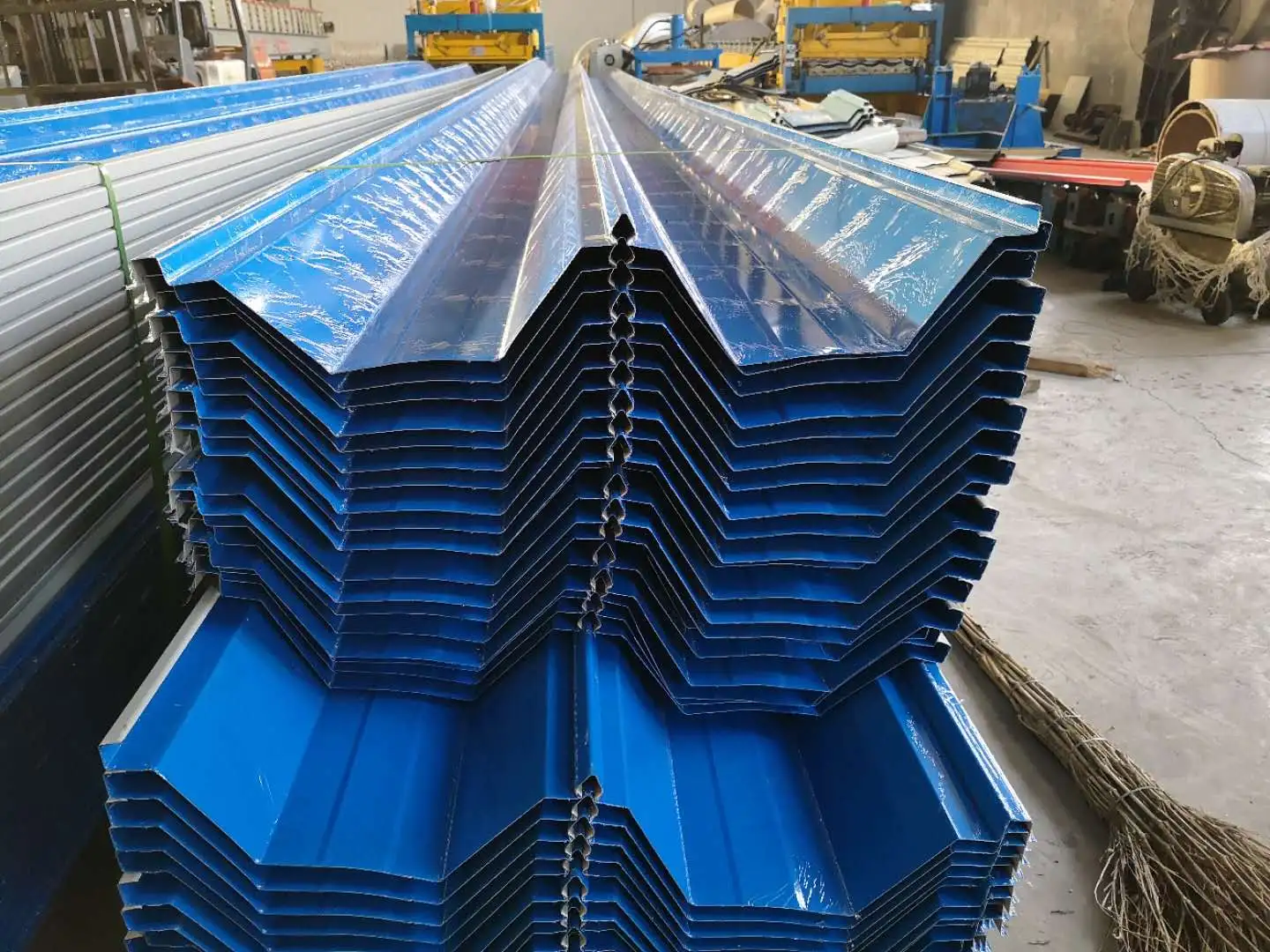

Metalen dakpanelen zijn geprofileerde staalplaten die worden gevormd door het koudwalsen van metalen spoelen tot gegolfde dwarsdoorsneden op doorlopende productielijnen. Ze worden gebruikt voor dakbedekking, gevelbekleding en vloerbedekking. Het geribbelde of gegolfde profiel verhoogt de buigstijfheid van de dunne plaat langs de ribrichting, waardoor panelen met een dikte van 0,5 mm tot 1,5 mm dakbelastingen kunnen dragen. SENBO exploiteert speciale rolvormlijnen voor metalen dakprofielen en beschikt over interne testmogelijkheden voor verificatie van de windbelasting. Productiecontroles hebben betrekking op de dikte van het basismetaal, de vloeigrens, de profielgeometrie en de kwaliteit van de oppervlaktecoating.

Basismateriaalopties

• Thermisch verzinkte staalplaat:Algemeen DX51D+Z kwaliteit met dubbelzijdige zinklaag van 40 g/m² tot 275 g/m². Geschikt voor algemene industriële gebouwen.
• Al-Zn gecoate staalplaat:Coating bevat ongeveer 55% aluminium en 43,5% zink. Biedt 3 tot 5 keer de corrosieweerstand van standaard gegalvaniseerd staal.

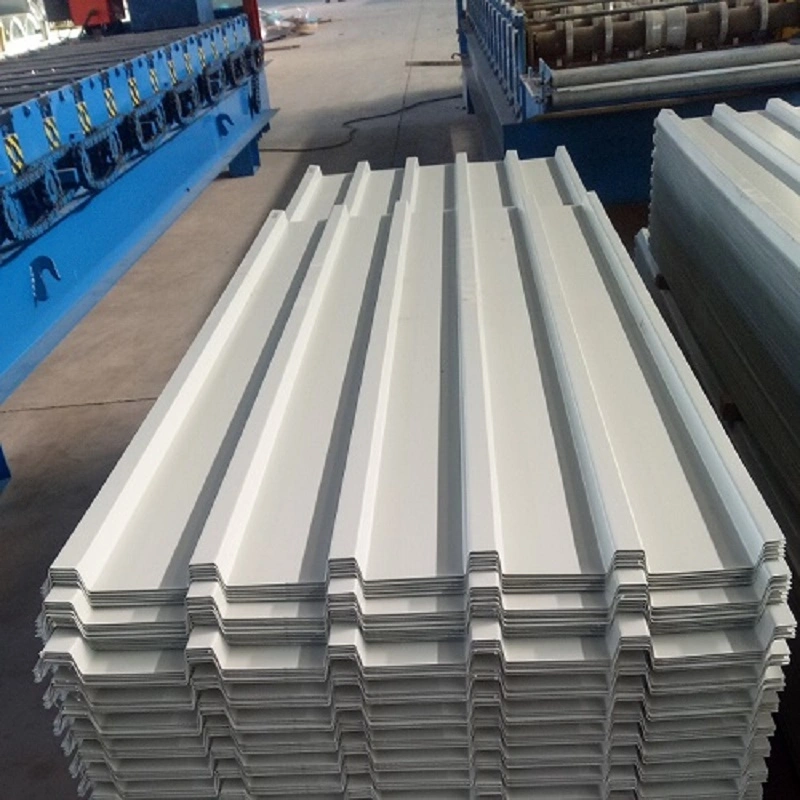

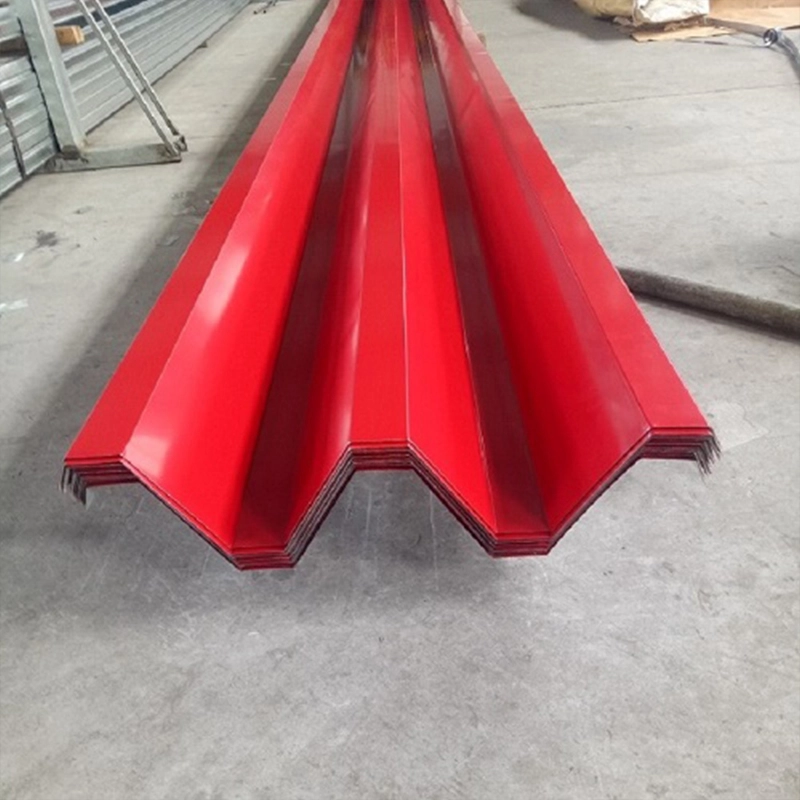

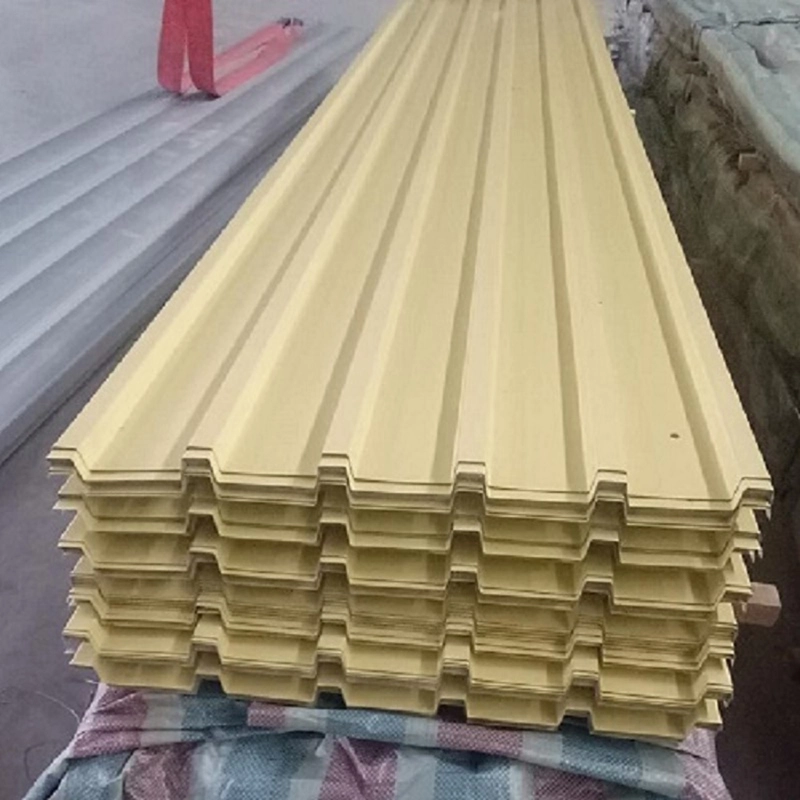

• Kleurgecoate staalplaat:Afgewerkt met polyester (PE) of fluorkoolstof (PVDF) coatings, die corrosiebestendigheid en ontwerpflexibiliteit bieden.
• Plaat van aluminium-magnesium-mangaanlegering:AA3004-kwaliteit met een dichtheid van 2,73 g/cm³, ongeveer een derde van die van staal. Ontworpen voor een levensduur van meer dan 50 jaar.
• Roestvrij stalen plaat:445J2 ferritisch roestvrij staal, doorgaans 0,5 mm dik. Gebruikt voor grote openbare gebouwen met hoge eisen aan de windweerstand.

Systeemconstructie

Metalen daksystemen maken vaak gebruik van een meerlaags composietontwerp. In het project Guangzhou Baiyun Airport Terminal 3 bestaat de dakopbouw van onder naar boven uit gegalvaniseerde primaire gordingen, een geperforeerde, met Al-Zn gecoate geprofileerde stalen basisplaat, een dampremmende laag, geluidsabsorberende steenwol, gegalvaniseerde secundaire gordingen, thermische isolatie van steenwol, een thermisch verzinkte staalplaat, een TPO-waterdichtingsmembraan, roestvrijstalen bevestigingsclips, geluiddempend schuim, roestvrijstalen dakpanelen en roestvrijstalen doppen. Deze montage combineert structurele ondersteuning, thermische isolatie, waterdichtheid, geluidsabsorptie en bliksembeveiliging.

Installatiesystemen

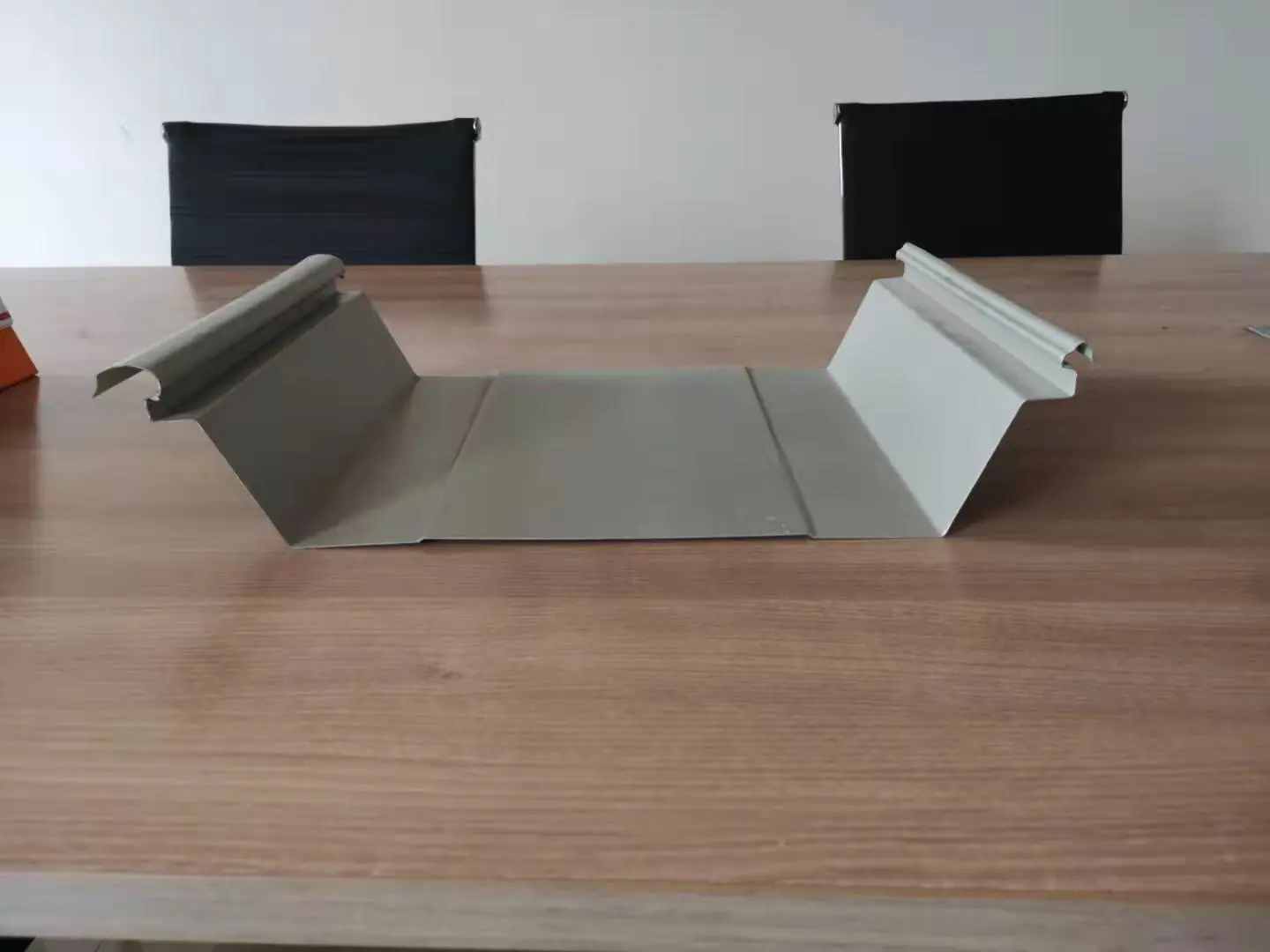

• Staande naadsysteem:Aangrenzende paneelranden worden mechanisch gefelst met een speciaal gereedschap. De resulterende verbinding is structureel en waterdicht zonder gebruik te maken van afdichtingsmiddelen. T-vormige bevestigingsclips maken thermische beweging langs de dakhelling mogelijk.
• Continu lassysteem:Roestvrijstalen panelen worden verbonden door lassen over de volledige lengte. De naadloze lasnaden zorgen voor een hoge wind- en waterbestendigheid.

Technische specificaties

Prestatiegegevens uit projectaanvragen

1. Windopwaarts vermogen

Openbare kustgebouwen stellen extreme eisen aan de windweerstand van daken. Op Guangzhou Baiyun Airport Terminal 3 onderging het continu gelaste roestvrijstalen daksysteem statische windopwaartse tests en registreerde een capaciteit van 18,2 kPa, wat overeenkomt met een tyfoon van categorie 17. Ter vergelijking: conventionele aluminium-magnesium-mangaandaken met staande naden zijn doorgaans bestand tegen Categorie 12-omstandigheden. Uit onderzoek naar windzuiggedrag blijkt dat de in elkaar grijpende naad en steunbeugelverbinding het zwakste punt zijn, waardoor gerichte versterking nodig is. Het Greater Bay Area Cultural and Sports Center-stadion gebruikt een soortgelijke gelaste aanpak en behaalde 21 kPa in laboratoriumtests.

2. Waterdichting en luchtdichtheid

Dakafdichting komt voort uit de structurele configuratie, niet uit aangebrachte afdichtingsmiddelen. Panelen met staande naden zijn voorzien van vooraf aangebrachte kit over de volledige lengte en gesloten naden, waardoor er geen spijkergaten of lekpunten in het oppervlak achterblijven. De continu gelaste roestvrijstalen benadering creëert een ononderbroken oppervlak door middel van lassen over de volledige lengte, waardoor de waterbestendigheid verder wordt verbeterd. Er wordt een minimale dakafvoerhelling van 5% geadviseerd. Het trogprofiel fungeert als een natuurlijk afvoerkanaal, waardoor het water snel naar de dakrand wordt geleid.

3. Thermische beweging beheren

Temperatuurveranderingen zorgen ervoor dat metalen panelen uitzetten en krimpen. Staande naadsystemen vangen deze beweging op via T-vormige schuifbeugels waardoor panelen vrij langs de dakhelling kunnen bewegen. Op Guangzhou Baiyun Airport Terminal 3 werken gelaste verbindingen samen met een dwars golfprofiel om thermische spanning op te heffen. Beide methoden voorkomen schade die anders het gevolg zou zijn van beperkte thermische beweging.

4. Productiviteit in de bouw

Het Greater Bay Area Cultural and Sports Centre paste een modulaire bouwstrategie toe voor alle daklagen onder het waterdichtingsmembraan. Werknemers verdeelden het dak van 78.000 m² in 878 onafhankelijke modules, assembleerden en lasten elke module op grondniveau en hesen vervolgens de voltooide eenheden op hun plaats. Deze aanpak verhoogde de installatie-efficiëntie met 30% en beperkte de materiaalverspilling tot ongeveer 2%.

5. Geometrische flexibiliteit

Dakpanelen kunnen worden geproduceerd in rechte, gebogen of waaiervormige vormen, zodat ze passen bij architectonische oppervlakken met enkele kromming, dubbele kromming en bolvormige oppervlakken. In het Culturele en Kunstcentrum van de toekomstige wetenschaps- en technologiestad "Twee Bergen" in Anji, Zhejiang, vormt het metalen dak twaalf gigantische bamboebladvormen. BIM-modellering en 3D-scanning werden toegepast om constructietoleranties binnen aanvaardbare grenzen te houden.

Installatie- en gebruiksrichtlijnen

• Controleer de uitlijning en vlakheid van de gording voordat u begint met het plaatsen van de panelen.
• Hijspanelen met randbeschermde hijsbanden om vervorming te voorkomen.
• Bevestig de naadverbinding en de uitlijning van de clips vóór de definitieve naad op staande naadsystemen.
• Houd het werkgebied schoon en droog tijdens het uitvoeren van continu lassen; volg gekwalificeerde lasprocedures.
• Beperk bouwverkeer op afgewerkte dakoppervlakken en verwijder puin onmiddellijk.

Veelgestelde vragen

Welk daksysteem is geschikt voor kustlocaties met veel wind?

Een continu gelast roestvrijstalen systeem biedt de hoogste windweerstand en wordt vaak gespecificeerd voor tyfoongevoelige gebieden. Staande naadsystemen blijven een haalbare optie wanneer naad- en clipdetails worden versterkt op basis van windopwaartse berekeningen.

Hoe gaan lange dakpanelen om met temperatuurveranderingen?

Staande naadsystemen maken gebruik van schuifclips die beweging langs de helling mogelijk maken. Gelaste systemen kunnen dwarse ribbels of dilatatievoegen bevatten. De juiste methode is afhankelijk van de dakgeometrie en het verwachte temperatuurbereik.

Welk doorlopend onderhoud heeft een metalen dak nodig?

Inspectieroutines moeten betrekking hebben op de dichtheid van bevestigingsmiddelen, de staat van het paneel, obstructies in het afvoerpad en de integriteit van het afdichtmiddel bij doorvoeringen. Systemen met staande naden vereisen doorgaans minder onderhoud, omdat er geen bevestigingsmiddelen zichtbaar zijn.

Kan een metalen dakbedekking over een bestaand dak heen?

Soms kan een nieuw metalen dak over een bestaand dak worden geïnstalleerd als de constructie de extra belasting kan dragen en het bestaande oppervlak geschikt is. Een bouwkundig ingenieur moet de bestaande omstandigheden beoordelen voordat er een beslissing wordt genomen.

Kwaliteitscontrole en documentatie

Leveranciers moeten walstestcertificaten voor basismetaal, laagdiktegegevens en paneelafmetingen overleggen. Projecten met specifieke windbelastingcriteria moeten testgegevens voor windbelasting opvragen voor de exacte aangeleverde systeemconfiguratie. Controles op de locatie moeten vóór de installatie de materiaalkwaliteiten, paneellengtes en oppervlakteconditie verifiëren.

Selectieoverwegingen

• Controleer de bouwlocatie en ontwerpwindsnelheid voordat u een type daksysteem kiest.
• Controleer de dakhelling en de afvoerindeling om de effectieve waterverwijdering te bevestigen.
• Controleer of het geselecteerde paneelmateriaal compatibel is met de omgevingsblootstelling van het gebouw.
• Bevestig dat de dakbedekkingsleverancier de vereiste testgegevens en installatieondersteuning kan leveren.
