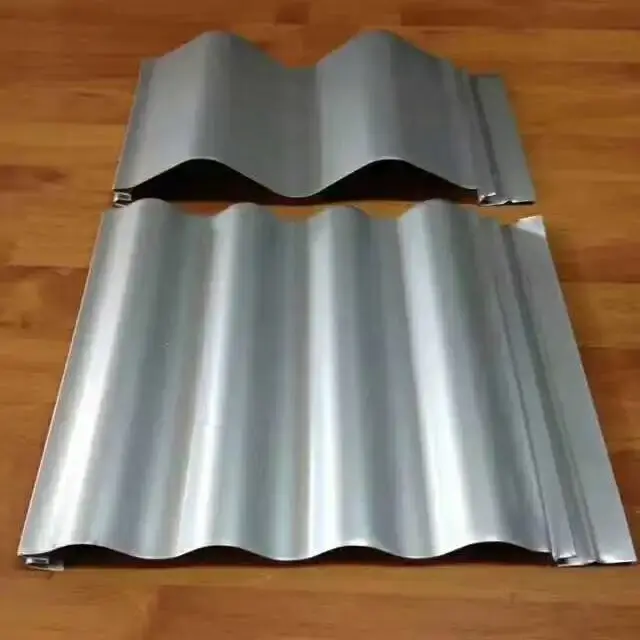

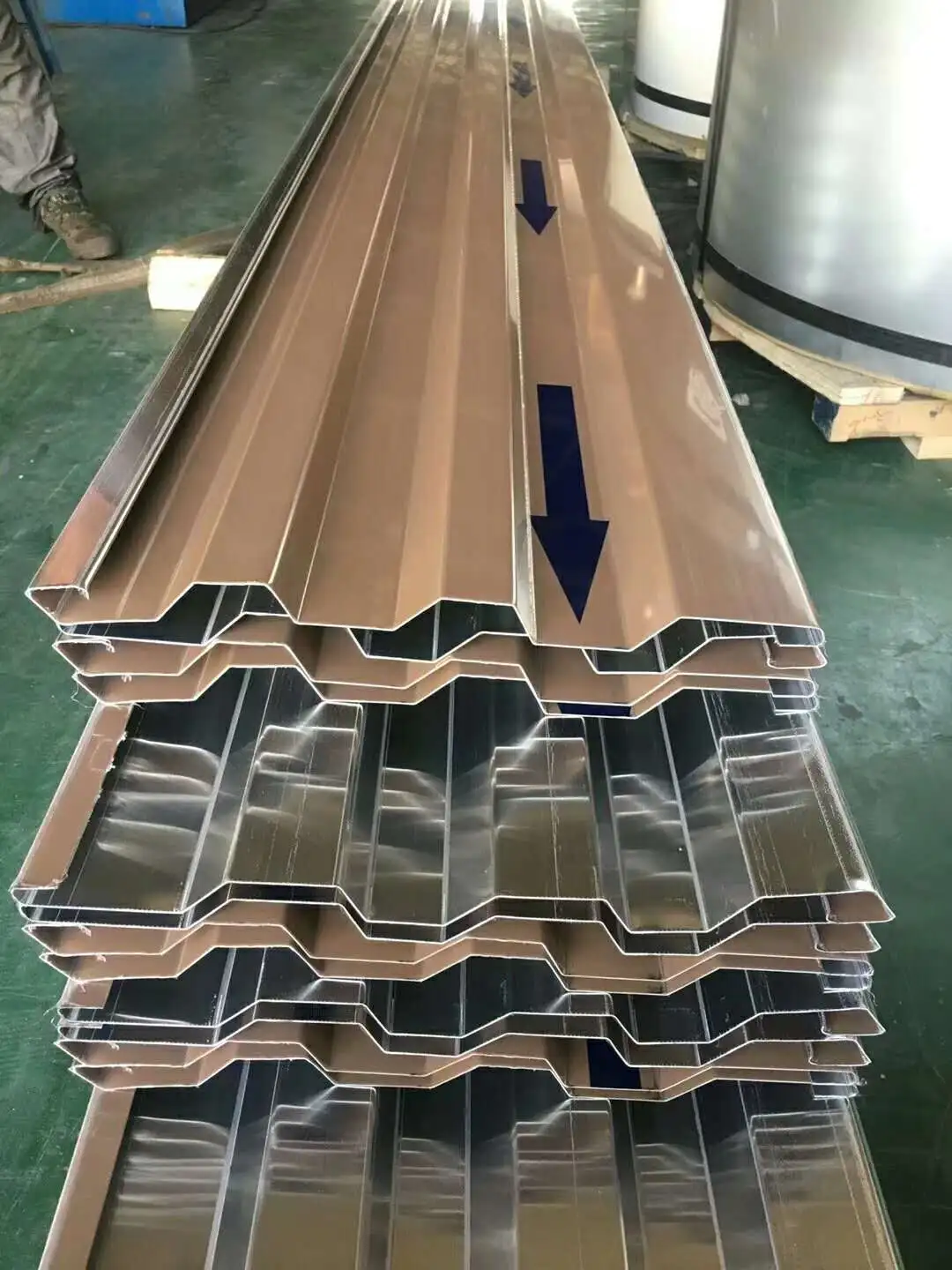

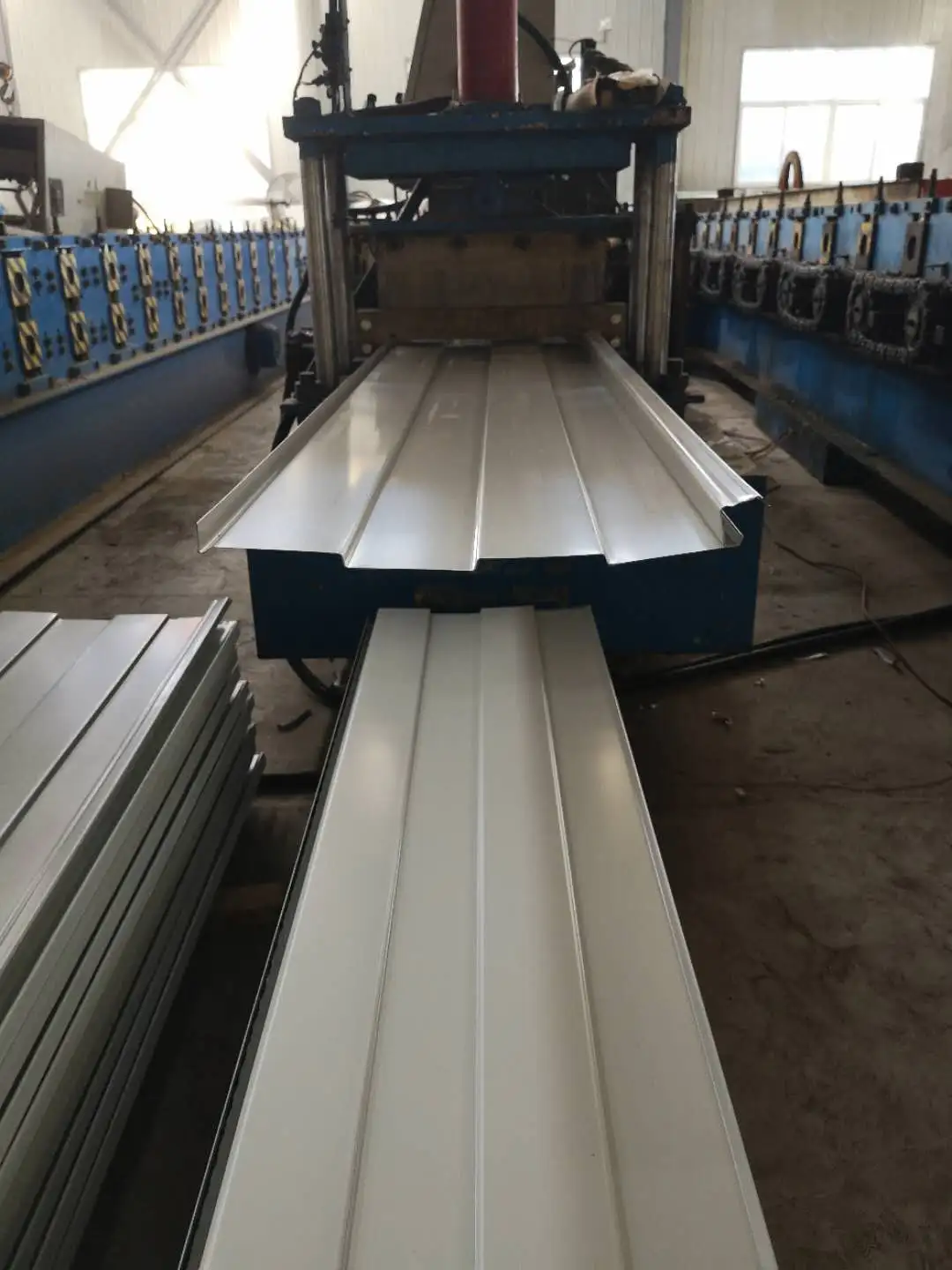

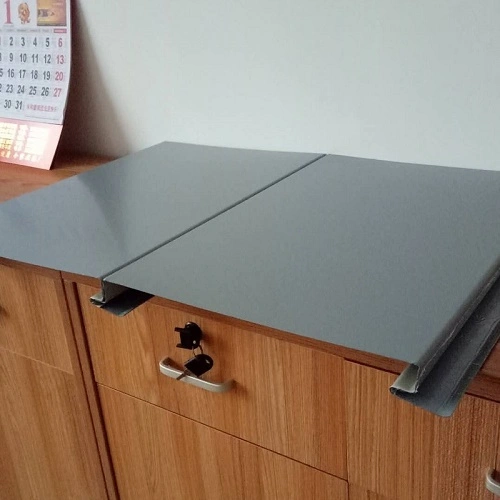

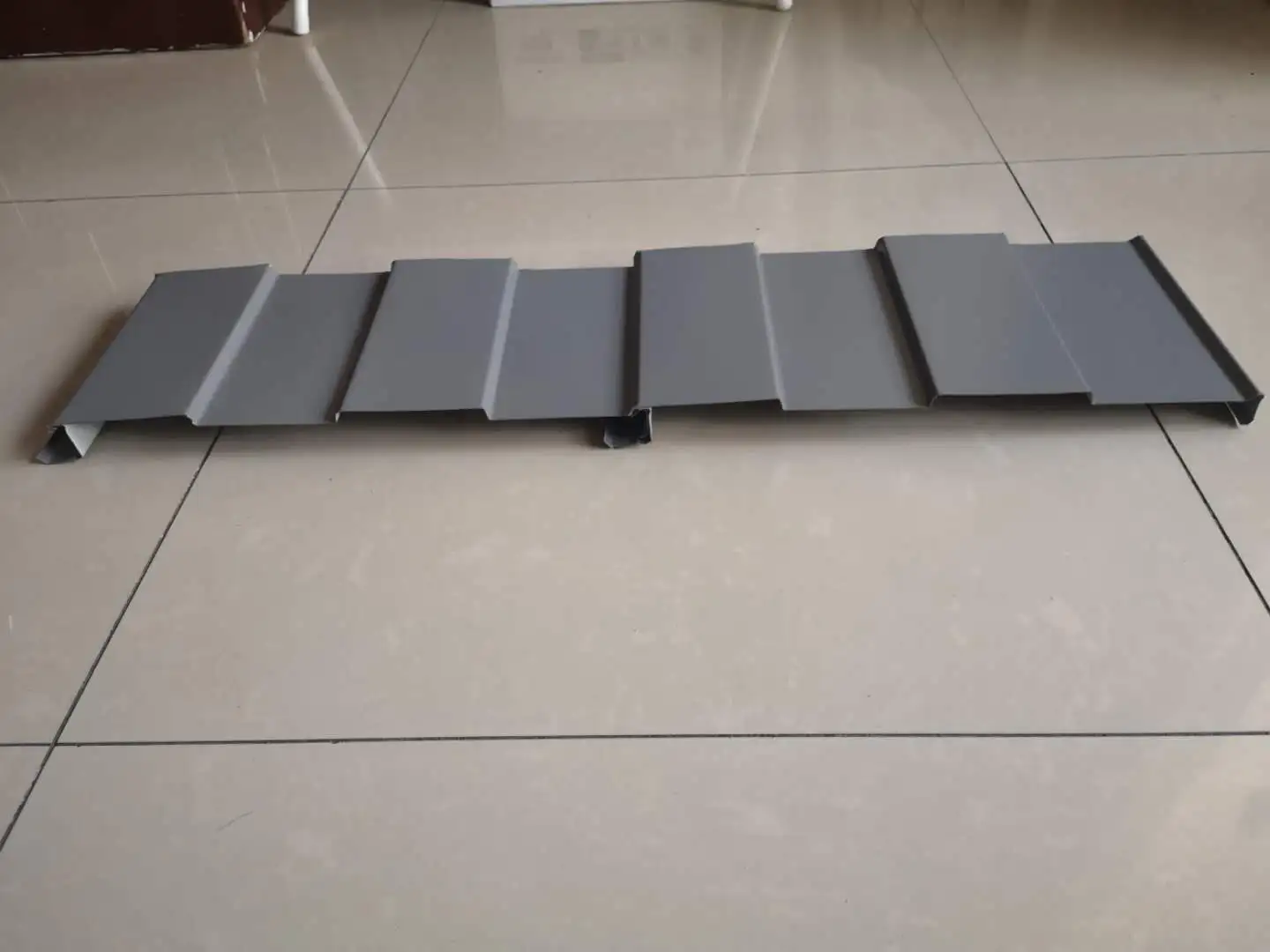

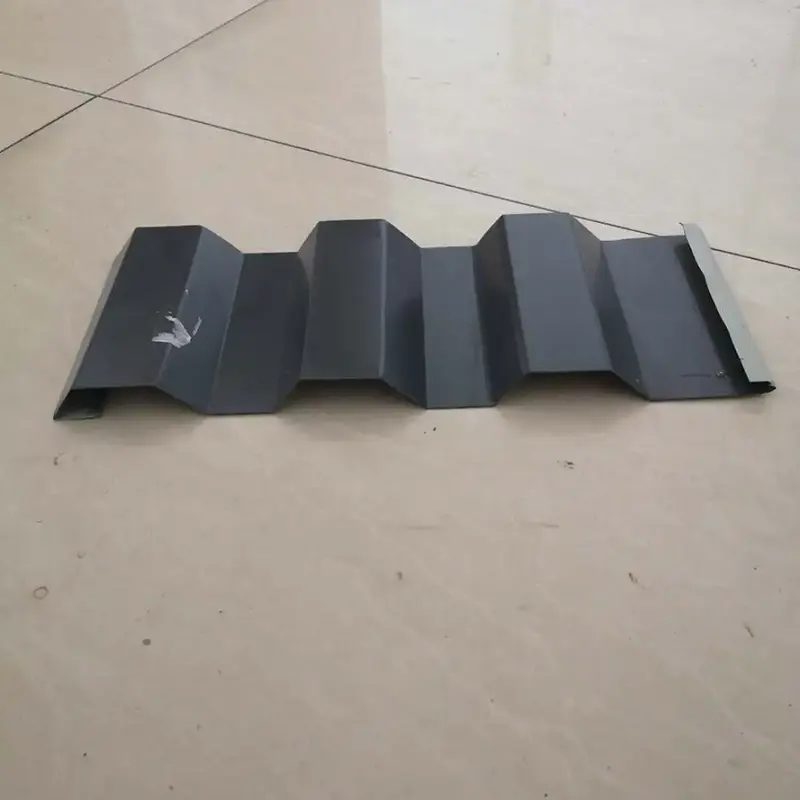

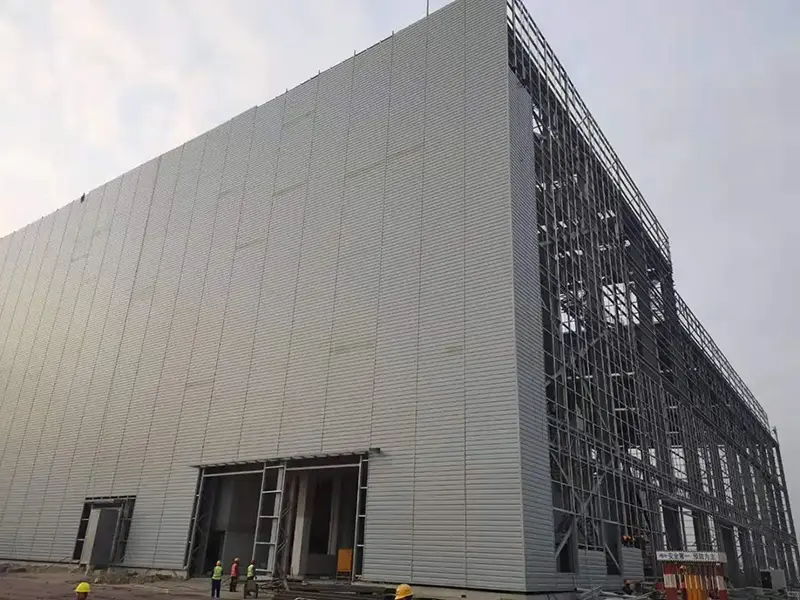

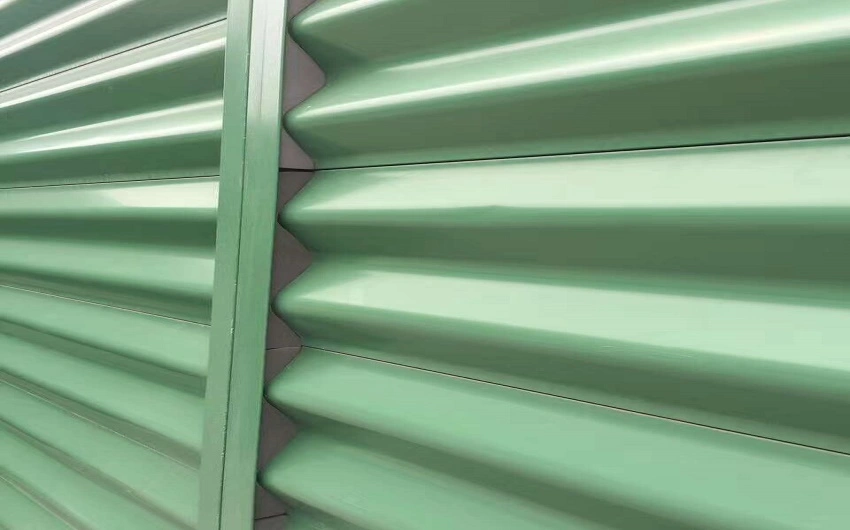

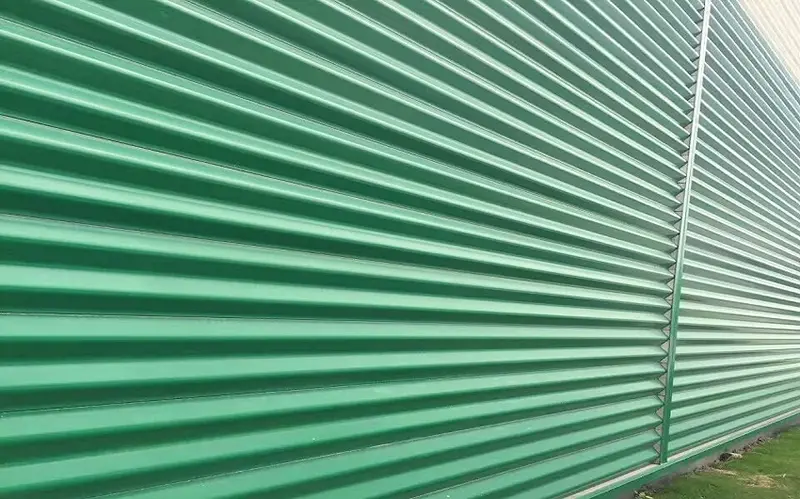

Kleurgecoate stalen panelen met verborgen bevestiging, ook wel dakpanelen met verborgen bevestiging of verborgen clip genoemd, zijn geprofileerde platen die zijn gerolvormd uit kleurgecoat staal. Ze worden aan dakgordingen bevestigd met bijpassende beugels van gegalvaniseerd of aluminiumlegering in plaats van met zichtbare schroeven. De verbindingsvolgorde omvat het bevestigen van de verborgen beugels aan de gordingen, waarbij de vrouwelijke ribbe van het paneel in contact komt met de centrale ribbe van de beugel en vervolgens de naad wordt vastgezet met een naadmachine om een strakke verbinding tussen aangrenzende panelen te creëren. SENBO produceert deze profielen op speciale rolvormlijnen en controleert tijdens de productie belangrijke afmetingen zoals ribhoogte, effectieve breedte en borgdiepte.
Het belangrijkste verschil met standaard stalen dakbedekking met een kleurcoating ligt in de bevestigingsmethode. Conventionele panelen worden vastgezet met zelftappende schroeven die door het paneeloppervlak gaan, waarbij bij elk schroefgat afdichtmiddel nodig is. Panelen met verborgen bevestigingen zijn in plaats daarvan afhankelijk van in elkaar grijpende beugels, wat betekent dat het oppervlak vrij blijft van doorvoeringen. Deze aanpak verbetert de waterdichtheid, vermindert het risico op corrosie op de lange termijn op bevestigingspunten en geeft het dak een schoner uiterlijk.
| Profieltype | Ribhoogte (mm) | Effectieve breedte (mm) | Uitgevouwen breedte (mm) | Materiaalgebruik | Typische toepassingen |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Grote fabrieken, luchthavens, stadions |
| Model 820 | 50 | 820 | 1000 | 82% | Industriële installaties van kleine tot middelgrote omvang |
| CC-750 (YX41-250-750) | 41 | 750 | Niet vermeld | Niet vermeld | Grote locaties; gebaseerd op Australische technologie |
| Prestatie-indicator | Parameter/specificatie | Opmerkingen |
|---|---|---|
| Basismateriaalkwaliteit | Q235B, Q345, hogesterktestaal (550 MPa-klasse) | Afhankelijk van het profieltype |
| Gemeenschappelijke dikte | 0,3–1,0 mm | Standaard 0,5–0,6 mm |
| Typische profielen | YX51-380-760 (Jiaochi 760), YX50-410-820 | Effectieve breedte 760 mm of 820 mm |
| Verbindingsmethode | Verborgen clipsluiting of naad | Geen schroefpenetraties op het paneeloppervlak |
| Uittrekweerstand | ≥200kg | Gemeten waarde voor de paneelclip |
| Lengte van één paneel | Tot 100 meter | Ondersteunt thermische uitzetting en krimp |
| Toepassingsbereik | Grote industriële installaties, openbare gebouwen | Niet geschikt voor gebogen daken met straal R < 50 m |
Omdat het oppervlak van het met kleur gecoate stalen paneel met verborgen bevestiging geen doorvoeringen van bevestigingsmiddelen heeft, vermijdt het systeem een veelvoorkomend lekpad dat wel voorkomt bij daken met zichtbare bevestigingen. In traditionele systemen kan het afdichtmiddel bij schroefgaten na verloop van tijd verouderen en barsten, waardoor water kan binnendringen. Het Jiaochi 760-profiel, met een ribhoogte van 71 mm en een ribafstand van 380 mm, zorgt ervoor dat regenwater snel van de valleien naar de dakrand kan stromen. Wanneer de naden worden gesloten met een naadmachine, zorgt de zijvergrendeling voor een continue barrière tegen het binnendringen van water. De afwezigheid van gaten in het oppervlak vermindert ook de kans op corrosie, beginnend bij bevestigingsmiddelen.
De beugels waarmee de panelen aan de gordingen worden bevestigd, zijn ontworpen om weerstand te bieden tegen optillen. Tijdens een fotovoltaïsch project met een kleurstaaldak van 5 MW op de internationale luchthaven Shenzhen Bao'an bereikte de winddruk ter plaatse 0,75 kN/m². Uittrekproeven op de verborgen clips lieten een uittrekkracht van 200 kg zien, wat voldeed aan de veiligheidseisen. Het YX41-250-750 paneel met verborgen clips maakt gebruik van staal met een vloeigrens van minimaal 550 MPa en een vergrendelingsdiepte groter dan 5,2 mm. Elke in elkaar grijpende rib is verankerd door een bevestigingsclip, waardoor het dak beter bestand is tegen wind- en sneeuwbelasting.
Dankzij de bevestigingsclips kunnen de dakpanelen langs de helling glijden terwijl het metaal uitzet en samentrekt bij temperatuurveranderingen. Tijdens deze beweging blijven de panelen vastzitten in de clips, waardoor de verbinding tussen dak en constructie stabiel blijft. Hierdoor zijn doorlopende paneellengtes van meer dan 100 meter mogelijk zonder de noodzaak van dwarsoverlappingen, wat handig is voor daken met grote overspanningen.
Het systeem maakt gebruik van in de fabriek geprefabriceerde panelen die ter plaatse in elkaar grijpen. Voor sommige verborgen clipprofielen, zoals de CC-750, is geen gespecialiseerde naadmachine nodig, wat de arbeid kan verminderen en de installatietijd kan verkorten. De rollen kunnen op de bouwplaats op lengte worden gesneden, waardoor afzonderlijke panelen van meer dan 100 meter mogelijk zijn en het aantal eindoverlappingen wordt geminimaliseerd. Deze aanpak verlaagt ook het risico op lekkage bij dwarsverbindingen.
De zijsluiting wordt mechanisch gevormd met een naadmachine. De resulterende verbinding is strak genoeg om onder normale omstandigheden het binnendringen van water te weerstaan. Een goed dakhellings- en afvoerontwerp helpen ook om water snel uit de naden te verwijderen.
De meeste verborgen bevestigingsprofielen zijn bedoeld voor rechte daken of daken met een zeer grote radius. De minimale kromtestraal is afhankelijk van het paneelprofiel en de materiaaldikte. Neem voor gebogen toepassingen contact op met de fabrikant voordat u bestelt.
Blootliggende bevestigingsmiddelen vereisen afdichtmiddel bij elk schroefgat. Na verloop van tijd kan het afdichtmiddel afbreken en lekkages veroorzaken. Verborgen bevestigingsmiddelen elimineren dit onderhoudspunt en verminderen het risico op waterindringing en corrosie rond schroefgaten.
Uittrekproeven op de clips kunnen ter plaatse of in een laboratorium worden uitgevoerd. De gemeten waarde moet worden vergeleken met de ontwerpwindbelasting voor de bouwlocatie. Leveranciers kunnen testgegevens aanleveren of assisteren bij projectspecifieke verificatie.
Vóór verzending worden de panelen gecontroleerd op profielgeometrie, vergrendelingsdiepte, staat van de oppervlaktecoating en maatnauwkeurigheid. Er moeten freescertificaten voor het basisstaal beschikbaar zijn, samen met rapporten over de uittreksterkte van de clips, indien nodig. Tijdens de installatie zorgen steekproefsgewijze controles op de aansluiting van de naden en de uitlijning van de clips voor een consistente kwaliteit.
