Handgemaakte cleanroompanelen, ook wel handgemaakte composietpanelen genoemd, zijn behuizingsmaterialen die worden geproduceerd door handmatige montage van de interne omlijsting in plaats van door continue productielijnverwerking.SENBO-bouwmaterialenlevert deze panelen voor cleanroomprojecten die een hoge maatnauwkeurigheid, vlakheid van het oppervlak en een strakke voegafdichting vereisen.
De panelen zijn voorzien van een composiet sandwichstructuur met aan beide zijden een kleurgecoate stalen bekleding van cleanroomkwaliteit (0,4–0,8 mm dik, met roestvrij staal op aanvraag verkrijgbaar) en een functioneel kernmateriaal. De omtrek is afgedicht met een gegalvaniseerd stalen stripframe. Het belangrijkste verschil met machinaal vervaardigde panelen is het handmatige montageproces, dat een betere controle mogelijk maakt over de uitlijning van het frame en de pasvorm van de verbindingen. Dit maakt de panelen bijzonder geschikt voor omgevingen met strenge luchtdichtheids- en esthetische eisen.
Er zijn verschillende kernopties beschikbaar, elk geselecteerd op basis van verschillende brandwerendheid, sterkte en budgetvereisten.
Steenwol / glas-magnesium (MGO) steenwol-composietkern:Gebruikt hydrofobe steenwol (dichtheid 100–140 kg/m³, thermische geleidbaarheid ≤0,043 W/(m·K), hydrofobiciteit ≥98%), aan één of beide zijden gelamineerd met met glas-magnesium versterkte platen. De dubbelzijdige MGO-configuratie biedt de hoogste brandwerendheid.
Magnesiumoxysulfaat (MOS) kern:Beschikt over een brandklasse van klasse A1, waterabsorptie ≤0,8% en hoge temperatuurbestendigheid van meer dan 1200 °C. Het combineert brandwerendheid en vochtbestendigheid met een lichtgewicht profiel.
Kern van silica-gesteente (gemodificeerde steenwol):De dichtheid bedraagt ongeveer 80 kg/m³, met een verbrandingsclassificatie van klasse A en brandwerendheidstemperaturen van meer dan 1000°C.
Honingraatkern van papier of aluminium:Lichtgewicht en hoge sterkte, geschikt voor toepassingen met eigengewichtsbeperkingen of veeleisende eisen aan de vlakheid van het oppervlak.
Opties voor paneeldikten zijn onder meer 50 mm, 75 mm en 100 mm, waarbij maatwerk mogelijk is van 30 mm tot 200 mm. Standaardbreedtes zijn 980 mm en 1180 mm, afwijkende breedtes zijn op aanvraag leverbaar. De lengtes van wandpanelen gaan tot 6000 mm, terwijl de lengtes van plafondpanelen beperkt zijn tot 3000 mm.

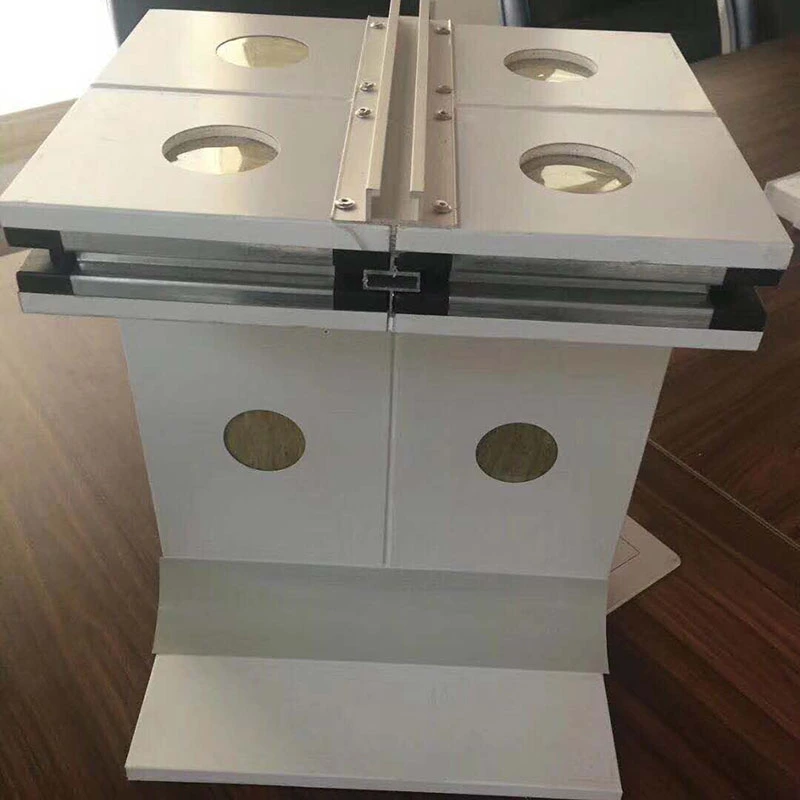

Verbindingsmethoden omvatten H-profiel, tand-en-groef, in elkaar grijpende en "drie-vrouwelijk-één-mannelijk" verbindingsconfiguraties. De keuze hangt af van de installatievolgorde, de afdichtingsvereisten en of toekomstige demontage wordt verwacht.
Het product voldoet aan GB/T 23932-2009 (sandwichpanelen met metalen oppervlakken voor gebouwen) en JC/T 2761-2023 (technische eisen voor de zuiveringsprestaties van decoratieve panelen met zuiveringsfuncties).
Brandveiligheid is een kernoverweging in de cleanroomtechniek. Afhankelijk van het kernmateriaal kan het verbrandingsvermogen klasse A of klasse A1 bereiken. Brandwerendheidslimieten variëren per configuratie: 50 mm panelen met een enkele MGO-laag en steenwol bereiken minimaal 1 uur; 50 mm panelen met dubbele MGO-lagen bereiken minimaal 2 uur; en 100 mm panelen met dubbele MGO-lagen bereiken minimaal 4 uur. Magnesiumoxysulfaatpanelen zijn bestand tegen hoge temperaturen van meer dan 1200°C zonder giftige rook uit te stoten.
Voor het Yantai New Era Health Industry New Park-project (totale investering van 2 miljard RMB, beslaat 278.300 m²) werden handgemaakte dubbel-MGO steenwolpanelen geselecteerd voor de productieworkshop voor gezondheidssupplementen, de dagelijkse chemische productieworkshop en het R&D/testcentrum. Het totale toepassingsgebied bedroeg circa 26.000 m². Bij het project werd gebruik gemaakt van een boogvormig frame van 0,8 mm gegalvaniseerd staal en gespecialiseerde hoeksystemen. Projectdocumentatie en foto's zijn op aanvraag beschikbaar.
De samengestelde MGO-versterkingslaag en de gegalvaniseerde stalen omranding geven deze panelen een hoger buigvermogen en slagvastheid dan machinaal vervaardigde panelen. Uit testen blijkt dat het buigvermogen minimaal 0,5 kN/m² bedraagt voor wandpanelen en 1,2 kN/m² voor plafondpanelen, gemeten bij een doorbuiging van L₀/250.
De vlakheid van het oppervlak wordt gehandhaafd op 0,5 mm of beter, wat voldoet aan de strenge afwerkingseisen van de cleanroomtechniek en ervoor zorgt dat de panelen vlak blijven tijdens langdurig gebruik.
De dichte metalen bekleding en de hydrofobe kern van steenwol (waterafstotendheid ≥98%) houden de panelen vrij van vochtopname en schimmelgroei in cleanroomomgevingen met een hoge luchtvochtigheid. De magnesiumoxysulfaatkern heeft een waterabsorptiesnelheid van 0,8% of minder en vertoont geen vervorming na acht uur onderdompeling in water. De MGO-composietlaag zorgt voor nog meer vochtbestendigheid en heeft natuurlijke antimicrobiële eigenschappen.
De thermische geleidbaarheid van de steenwolkern varieert van 0,035 tot 0,043 W/(m·K), afhankelijk van het specifieke kerntype. De hydrofobe behandeling helpt bij het handhaven van stabiele isolatieprestaties bij constante temperatuur- en vochtigheidsomstandigheden, waardoor het HVAC-energieverbruik wordt verminderd.
Dankzij de met de hand geassembleerde structuur kunnen afzonderlijke panelen zonder schade worden verwijderd en opnieuw worden geïnstalleerd. Dit is handig wanneer apparatuur moet worden verplaatst, processen moeten worden aangepast of er na de initiële bouw een ruimtelijke herconfiguratie nodig is. Panelen kunnen ook worden aangepast met gebogen hoeken, ingebedde leidingen, voorgesneden openingen en geïntegreerde vensters, waardoor secundaire verwerking ter plaatse wordt verminderd en het algehele uiterlijk van het cleanroomsysteem behouden blijft.
De volgende parameters zijn gebaseerd op standaardproductie en relevante testnormen. Testrapporten zijn op aanvraag verkrijgbaar.
| Prestatie-indicator | Parameter/specificatie | Opmerkingen / Standaardbasis |
|---|---|---|
| Paneelmateriaal | Kleurgecoat staal van cleanroomkwaliteit / roestvrij staal / gegalvaniseerd staal | Dikte: 0,3–0,8 mm; dubbelzijdig maatwerk |
| Type kernmateriaal | Steenwol, enkele/dubbele MGO-steenwol, MOS, kwartssteen, honingraat | Geselecteerd op basis van brand- en sterkte-eisen |
| Kerndichtheid (steenwol) | 80–140 kg/m³ | Hydrofobiciteit: ≥98% |
| Thermische geleidbaarheid | 0,035–0,043 W/(m·K) | Afhankelijk van het kerntype |
| Paneeldikte | 50 / 75 / 100 mm (aanpasbaar: 30–200 mm) | |
| Paneelbreedte | 980 mm, 1180 mm (standaard) | Niet-standaard maten beschikbaar |
| Lengte wandpaneel | ≤6000 mm | |
| Lengte plafondpaneel | ≤3000 mm | |
| Verbrandingsprestaties | Klasse A / A1 (onbrandbaar) | Getest volgens GB 8624-2012 |
| Brandweerstandslimiet | Enkele MGO 50 mm: ≥1 uur; dubbel MGO 50 mm: ≥2 uur; dubbele MGO 100 mm: ≥4 uur | Gebaseerd op standaard brandtesten |
| Buigcapaciteit van wandpanelen | ≥0,5 kN/m² | Bij doorbuiging L₀/250 |
| Plafondpaneel buigcapaciteit | ≥1,2 kN/m² | Bij doorbuiging L₀/250 |
| Wateropname (MOS-kern) | ≤0,8% | Geen vervorming na 8 uur onderdompeling |
| Uitvoerende normen | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Conformiteitsdocumentatie beschikbaar |
Voor farmaceutische GMP-workshops en vaccinproductielijnen:Dubbel-MGO steenwolpanelen met een dikte van 100 mm worden vaak gespecificeerd voor brandzones waar een brandduur van 4 uur vereist is. Bevestig dat het kernmateriaal en de bekleding voldoen aan de vereisten voor reinigbaarheid en desinfectiecompatibiliteit van het project.
Voor elektronica en halfgeleidercleanrooms:Lichtgewicht kernen zoals aluminium honingraat kunnen worden overwogen als het eigen gewicht een probleem is. Controleer of de vlakheid van het paneel voldoet aan de eisen voor uniformiteit van de laminaire luchtstroom.
Voor voedselverwerkingsruimtes met een hoge luchtvochtigheid:MOS-kernen bieden een lage waterabsorptie en natuurlijke antimicrobiële eigenschappen. Combineer met roestvrijstalen bekledingen in gebieden met frequente schoonmaakbeurten.
Voor ruimtes die opnieuw kunnen worden geconfigureerd:Kies een verbindingsmethode die de demonteerbaarheid ondersteunt, zoals H-profiel of in elkaar grijpende verbindingen. Dit verlaagt de toekomstige renovatiekosten en minimaliseert de uitvaltijd tijdens indelingswijzigingen.
1.Cleanroom-behuizingen met hoge brandveiligheid voor biofarmaceutische GMP-workshops, vaccinproductielijnen en biologische laboratoria.
2.Operatiekamers van ziekenhuizen, ICU-afdelingen en farmaceutische R&D-laboratoria.
3.Cleanrooms voor elektronica en halfgeleiders, chipfabrieken en werkplaatsen voor precisie-instrumenten.
4.Behuizingen voor cleanrooms voor voedselverwerking, zuivelproductiefaciliteiten en centrale keukens.
5.Cleanrooms voor de productie van nieuwe energielithiumbatterijen en de productie van fotovoltaïsche modules.
Handgemaakte panelen bieden betere controle over de interne uitlijning van het frame en de pasvorm van de verbindingen, wat leidt tot een betere vlakheid van het oppervlak en algehele stijfheid. Ze worden vaak gespecificeerd voor hoogwaardige cleanrooms waar luchtdichtheid en draagvermogen van cruciaal belang zijn. Machinaal vervaardigde panelen zijn zuiniger en kunnen voor standaardtoepassingen voldoende zijn.
Voor een brandwerendheid van 4 uur is een 100 mm dik paneel met dubbelzijdige magnesiumoxideplaten en een steenwolkern de aanbevolen configuratie. Dit is getest tot de limiet van 4 uur. Bevestig met de brandveiligheidsingenieur van het project dat de gespecificeerde montage voldoet aan de lokale codevereisten.
Ja. Dankzij het demontabele ontwerp kunnen afzonderlijke panelen zonder schade worden verwijderd en opnieuw worden geïnstalleerd. Dit is met name handig in cleanrooms waar de indeling van de apparatuur verandert of waar toekomstige uitbreidingen gepland zijn. De keuze van de verbindingsmethode beïnvloedt het demontagegemak.
Beide kernen zijn vochtbestendig. MOS-kernen hebben een waterabsorptiesnelheid van 0,8% of minder en vervormen niet na langdurige onderdompeling. Steenwolkernen zijn afhankelijk van een hydrofobe behandeling om een waterafstotendheid van minimaal 98% te bereiken. Voor extreem natte omgevingen kan MOS de betere keuze zijn; voor de meeste cleanroomtoepassingen presteert elke kern goed als deze op de juiste manier is afgedicht.
Maatwerk omvat niet-standaard diktes (30–200 mm), speciale breedtes, gebogen hoeken, ingebedde leidingen, voorgesneden openingen en geïntegreerde ramen. Deze opties helpen de secundaire verwerking ter plaatse te verminderen en de visuele consistentie van de cleanroom te behouden. Op maat gemaakte bestellingen zijn onderworpen aan minimumhoeveelheden en langere levertijden.
