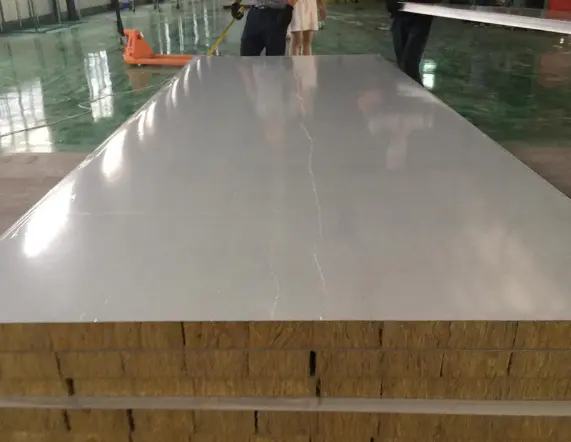

RVS Cleanroompanelen, ook wel zuiveringspanelen genoemd, zijn panelen met sandwichstructuur die via een composietproces worden geproduceerd.SENBO-bouwmaterialenlevert deze panelen voor gecontroleerde omgevingen in de farmaceutische, medische, elektronische en voedingsmiddelenindustrie, met de nadruk op materiaalcompatibiliteit en prestaties op de lange termijn.
De panelen bestaan uit metalen bekledingsmaterialen en een functionele kern. Bekledingsopties omvatten kleurgecoat staal, roestvrij staal, aluminiumlegering en titanium-zinklegering, met een typische dikte van 0,4–0,8 mm. Oppervlaktecoatings omvatten PE (polyester), PVDF (fluorkoolstof) en HDP (zeer duurzaam polyester). De bekledingsmaterialen zijn ontworpen om een lichtreflectiecoëfficiënt van 0,6–0,8 te bereiken, wat helpt bij het handhaven van consistente lichtomstandigheden in de cleanroom.

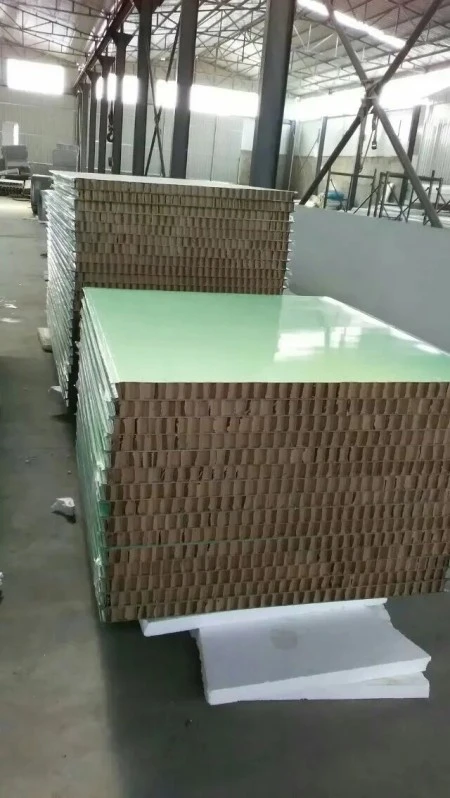

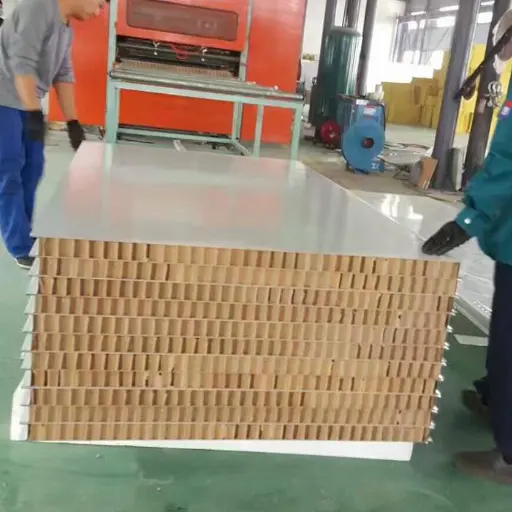

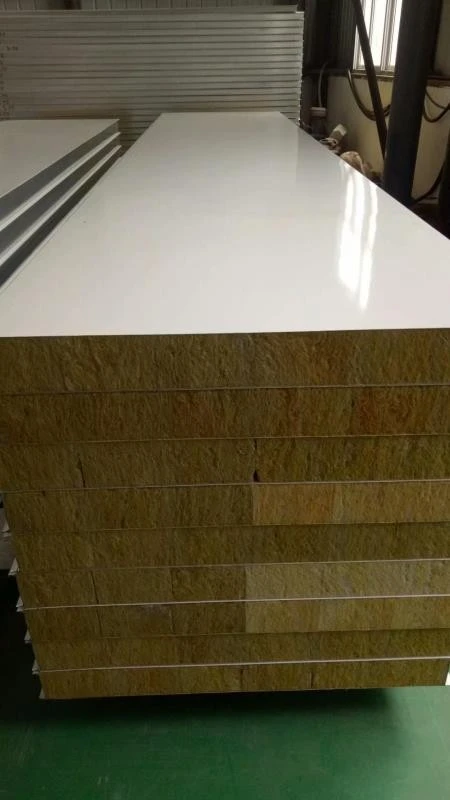

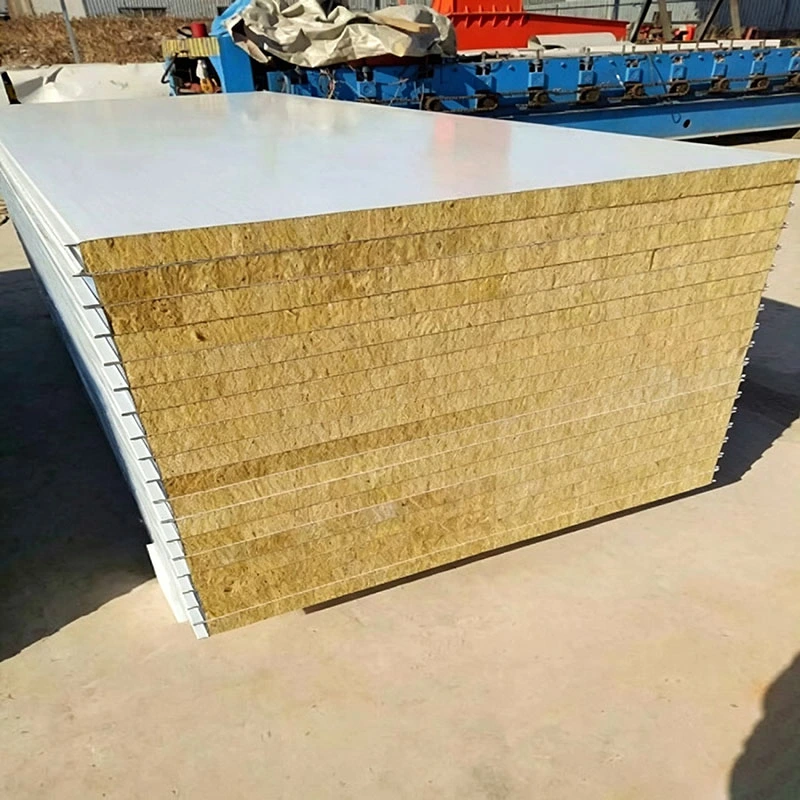

Bij producten met antimicrobiële functionaliteit zijn antimicrobiële middelen in de coating verwerkt. Deze middelen zijn bedoeld om de groei van veel voorkomende pathogene bacteriën zoals Staphylococcus aureus, Escherichia coli en Pseudomonas aeruginosa te remmen. Het kernmateriaal wordt geselecteerd op basis van brandwerendheid, sterkte-eisen en functionele behoeften, met opties zoals steenwol, glasmagnesiumsteenwol, aluminiumhoningraat, papierhoningraat, magnesiumoxysulfaat, siliciumgemodificeerde steenwol en gips.
De volgende tabel vergelijkt de belangrijkste eigenschappen van drie veelgebruikte kernmaterialen voor panelen met een dikte van 50 mm. Alle waarden zijn gebaseerd op standaard laboratoriumtestconfiguraties; De werkelijke prestaties kunnen variëren afhankelijk van de paneelconstructie en installatieomstandigheden.
| Type kernmateriaal | Kerndichtheid | Paneelgewicht (50 mm) | Flexibel draagvermogen (50 mm) | Brandwerendheidsklasse | Hydrofobiciteit |
|---|---|---|---|---|---|
| Steenwol | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 minuten | ≥98% |
| Glasmagnesiumsteenwol | — | 17–23 kg/m² | 1,25 kN/m² | 60 min | — |
| Aluminium honingraat | — | 10–15 kg/m² | 1,0 kN/m² | 41 minuten | — |
Brandwerendheidswaarden hebben betrekking op een paneel van 50 mm in een standaard wandconfiguratie, getest volgens de relevante brandtestmethode. Testrapporten zijn op aanvraag verkrijgbaar.
Standaard paneelbreedtes zijn 980 mm en 1180 mm voor centrale verbindingstypes, en 950 mm en 1150 mm voor tand-en-groeftypes. Dikteopties zijn 50 mm, 75 mm, 100 mm en 150 mm, waarbij maatwerk mogelijk is. De lengtes van wandpanelen variëren van 100 mm tot 9000 mm, terwijl de lengtes van plafondpanelen variëren van 100 mm tot 3500 mm.
Er worden twee belangrijke structurele vormen gebruikt. Centraal verbonden "box"-panelen hebben aan alle vier de zijden vooraf ingebedde Z-vormige gegalvaniseerde stalen randkielen en zijn verbonden met behulp van H-vormige aluminium profielen. Tong-en-groefpanelen maken gebruik van een mannelijk-vrouwelijk in elkaar grijpende verbinding die zorgt voor een strakkere voegafdichting. De keuze tussen deze vormen is afhankelijk van het gewenste voeguiterlijk, de afdichtingsprestatie en de montagevolgorde.
Volgens de Code for Design of Pharmaceutical Cleanrooms (GB 50457-2019) moeten scheidingssystemen bestand zijn tegen een drukverschil van 100 Pa en moeten plafondsystemen een draagvermogen hebben van minimaal 120 kg/m². In GMP-werkplaatsen en productielijnen voor vaccins moeten paneeloppervlakken ook bestand zijn tegen zuren, logen, zoutnevel en sterilisatiemiddelen zoals verdampt waterstofperoxide (VHP). Dit garandeert duurzaamheid op de lange termijn bij frequente desinfectieprotocollen.
Medische schone ruimtes zoals operatiekamers en ICU's vereisen dichte, gladde paneeloppervlakken met goed afgedichte verbindingen om stofophoping en bacteriegroei te voorkomen. In sommige operatiekamerprojecten worden bijvoorbeeld antimicrobiële cleanroompanelen gespecificeerd om een microbiële omgeving te ondersteunen. Anorganische voorgecoate panelen met calciumsilicaatsubstraten en polyester oppervlaktecoatings zijn een optie voor deze veeleisende omstandigheden, doorgaans verkrijgbaar in platen van 1220×2440×6 mm.
Voedselverwerkingsfaciliteiten en centrale keukens moeten voldoen aan de antimicrobiële en anti-schimmelvereisten onder GB 50687-2011. Cleanroompanelen in deze omgevingen moeten bestand zijn tegen frequente reiniging en helpen een hygiënische productieruimte te behouden. Gladde, niet-poreuze oppervlakken vereenvoudigen de sanitaire voorzieningen en verminderen het risico op besmetting.
Chipproductie- en weergavepaneelfaciliteiten hebben specifieke antistatische vereisten onder GB 50472-2008. In kernproductiegebieden worden siliconenvrije, demonteerbare scheidingssystemen aanbevolen om toegang tot apparatuur en procesaanpassingen mogelijk te maken zonder deeltjesverontreiniging te veroorzaken.
Schone laboratoriumzones vereisen wandoppervlakken die bestand zijn tegen chemische reagentia en na verloop van tijd stabiel blijven. Panelen verbonden met aluminium profielen en een naadloos in elkaar grijpend ontwerp helpen de verbindingsintegriteit te behouden en stofophoping te voorkomen. Bij sommige grote laboratoriumprojecten is dit type paneel gebruikt voor gevelbekleding, waarbij chemische bestendigheid essentieel is.
De volgende parameters zijn gebaseerd op standaardproductie en relevante testnormen. Testrapporten en certificaten zijn op aanvraag verkrijgbaar. Voor de specifieke standaardversie en testconfiguratie verwijzen wij u naar het actuele testrapport.
| Prestatie-indicator | Parameter/specificatie | Opmerkingen / Standaardbasis |
|---|---|---|
| Geconfronteerd met materiaal | Kleurgecoat staal / roestvrij staal / aluminiumlegering / titanium-zink | Dikte: 0,4–0,8 mm |
| Oppervlaktecoating | PE / PVDF / HDP | Lichtreflectie: 0,6–0,8 |
| Type kernmateriaal | Steenwol / Glas-magnesiumsteenwol / Aluminiumhoningraat / Papierhoningraat / MOS, enz. | Geselecteerd op basis van brand- en sterkte-eisen |
| Paneeldikte | 50 / 75 / 100 / 150 mm | Aanpasbaar |
| Paneelbreedte | Middenvoeg: 980 / 1180 mm; Tand-en-groef: 950 / 1150 mm | Aanpasbaar |
| Steenwolpaneel Buigcapaciteit | ≥1,1 kN/m² (50 mm) | Testmethode op aanvraag beschikbaar |
| Hydrofobiciteit van steenwolpanelen | ≥98% | |
| Verbrandingsprestaties | Klasse A (A1) voor steenwolkern | Per GB 8624 (huidige versie) |
| Brandwerendheidsklasse (50 mm) | Steenwol: 30 min; Glasmagnesiumsteenwol: 60 min; Aluminium honingraat: 41 min | Gebaseerd op standaard brandtesten; configuratiedetails in rapport |
| Geluidsisolatie (50 mm) | Steenwol: 25 dB; Glasmagnesiumsteenwol: 30 dB | |
| Plafondbelastbaarheid | ≥120kg/m² | Farmaceutische cleanroomvereiste |
| Warmteoverdrachtscoëfficiënt | 50 mm: ≤0,95 W/(m²·K); 75 mm: ≤0,6; 100 mm: ≤0,5 | |
| Afwijking van vlakheid | ≤2 mm | |
| Kleurverschil | ≤0,8 NBS (dezelfde kamer) |

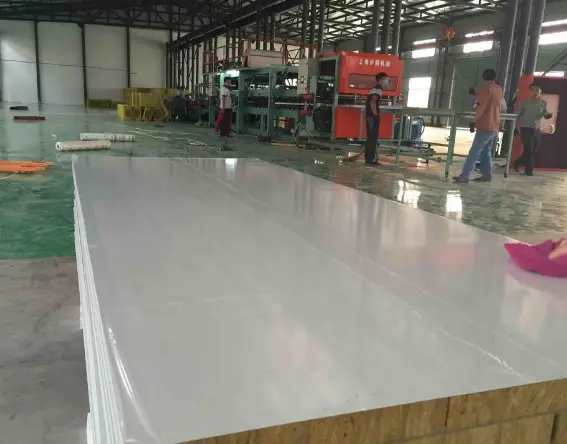

SENBO-bouwmaterialen produceert cleanroompanelen op geautomatiseerde productielijnen. Het productieproces omvat de voorbereiding van de metaalbekleding, het snijden en plaatsen van de kern, het aanbrengen van lijm, heetpersen, randafdichting en het uiteindelijke trimmen. Elke batch wordt vóór verzending geïnspecteerd op maatnauwkeurigheid, vlakheid van het oppervlak, hechtsterkte en coatingkwaliteit.
Ons kwaliteitscontroleteam voert de inspectie van binnenkomend materiaal uit op rollen staal en kernmaterialen, controles tijdens het lamineren en de eindinspectie van afgewerkte panelen. Testrapporten voor verbrandingsprestaties, thermische geleidbaarheid en andere belangrijke parameters kunnen bij de verzending worden meegeleverd.
Om een nauwkeurige offerte op te stellen, verzoeken wij u de volgende informatie bij uw aanvraag te vermelden:
1.Paneeltoepassing: wand- of plafondsysteem.
2.Vereiste paneeldikte en -breedte.
3.Bekledingsmateriaal en dikte.
4.Voorkeur voor kernmateriaal (steenwol, glasmagnesiumsteenwol, aluminiumhoningraat, enz.).
5.Brandklasse-eis (klasse A, B1 of specifieke brandwerendheidsduur).
6.Cleanroomclassificatie of industriestandaard (farmaceutisch, elektronica, voeding, enz.).
7.Antistatische vereiste (indien van toepassing).
8.Protocollen voor blootstelling aan chemicaliën of desinfectie (bijv. VHP, op chloorbasis).
9.Eis aan plafondbelasting (indien van toepassing).
10.Voorkeur verbindingstype: middenverbinding of tand-en-groef.
11.Vereisten voor deuren, ramen of openingen.
12.Projectlocatie en geschatte hoeveelheid.
1.Schone scheidings- en plafondsystemen voor biofarmaceutische GMP-werkplaatsen en vaccinproductielijnen.
2.Behuizingsconstructies voor operatiekamers in ziekenhuizen, ICU's en isolatieafdelingen met negatieve druk.
3.Cleanrooms voor elektronica, halfgeleiders en chipproductie.
4.Behuizingssystemen voor cleanrooms voor voedselverwerking, zuivelfaciliteiten en centrale keukens.
5.Schone laboratoriumzones, productie van precisie-instrumenten en schone ruimtevaartomgevingen.
Centraal verbindingspanelen maken gebruik van H-vormige aluminium profielen en bieden een vlak, ononderbroken oppervlakte-uiterlijk. Tong-en-groefpanelen maken gebruik van in elkaar grijpende randen die zorgen voor een strakkere afdichting en hebben vaak de voorkeur als de integriteit van de verbindingen van cruciaal belang is. De beslissing hangt af van de afdichtingsvereisten, installatievolgorde en esthetische voorkeuren.
Geef de paneeltoepassing (muur of plafond), dikte, breedte, bekledingsmateriaal, kernmateriaal, brandwerendheidsvereiste, cleanroomclassificatie, eventuele behoeften op het gebied van antistatische of chemische weerstand, verbindingstype en projectlocatie op. Een gedetailleerde checklist vindt u hierboven.
Een hogere paneeldikte en kerndichtheid verhogen doorgaans de buigstijfheid en het draagvermogen. Voor farmaceutische plafonds is vaak een draagvermogen van minimaal 120 kg/m² vereist. Ons engineeringteam kan u helpen bij het selecteren van een configuratie die voldoet aan uw specifieke overspannings- en belastingsomstandigheden.
We kunnen testrapporten verstrekken over de verbrandingsprestaties (GB 8624), brandwerendheid, thermische geleidbaarheid, buigcapaciteit en antimicrobiële effectiviteit (indien van toepassing). Materiaalcertificaten voor stalen bekledingen en kernmaterialen zijn ook beschikbaar. Geef bij uw bestelling uw documentatievereisten aan.
In veel gevallen kan hetzelfde paneeltype worden gebruikt voor wanden en plafonds, maar de maximale lengte voor plafondpanelen is doorgaans korter (3500 mm) om doorbuiging te beheersen. Plafondpanelen vereisen mogelijk ook een hogere buigcapaciteit. Ons technisch team kan bevestigen of een enkele configuratie aan beide toepassingen voldoet.
Tianjin SENBO Building Materials Technology Co., Ltd. is een fabrikant van cleanroompanelen, handgemaakte cleanroompanelen, steenwol cleanroompanelen, cleanroomdeuren en andere metalen omhulselproducten. Onze productiebasis bevindt zich in de Jinghai Economic Development Zone, Tianjin, China, uitgerust met geautomatiseerde productielijnen en een kwaliteitscontroleproces in vier fasen. Bezoek onze website voor meer informatie over onze fabriek, certificeringen, testmogelijkheden en projectreferentiesOver onspagina ofNeem contact op met ons engineeringteam.
