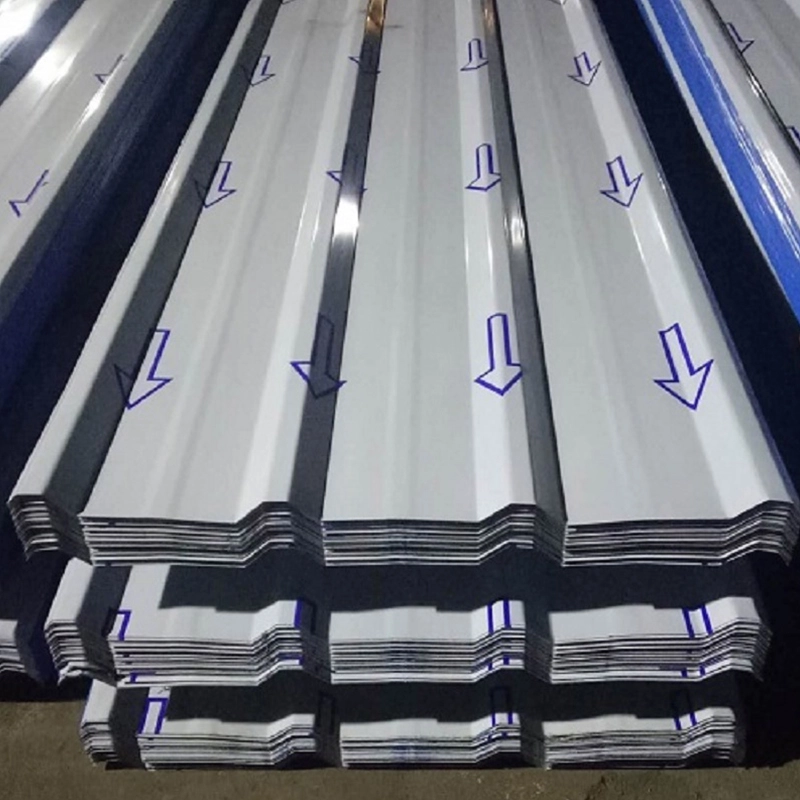

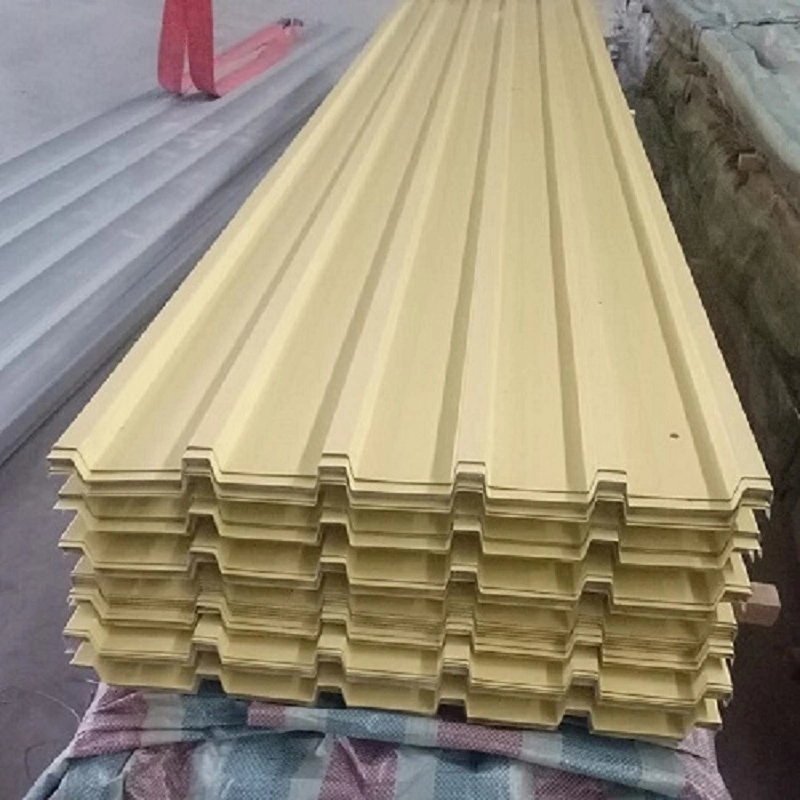

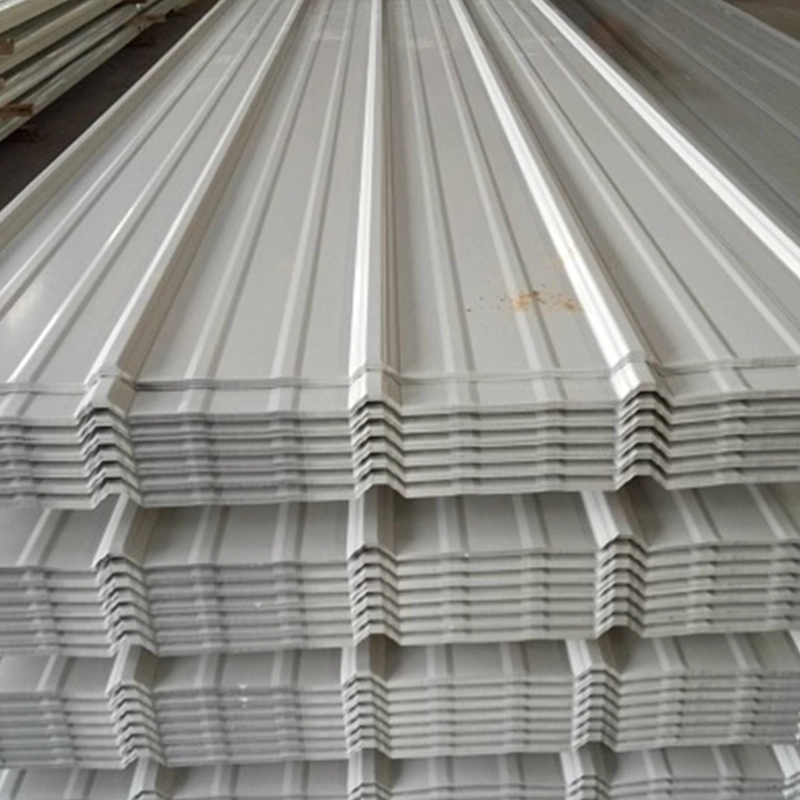

Metalen profielplaat

Metalen geprofileerde plaat, ook wel gegolfd metalen paneel genoemd, wordt geproduceerd door dunne stalen of aluminiumlegeringen te rollen tot een gegolfde dwarsdoorsnede bij omgevingstemperatuur. Het basismateriaal wordt geselecteerd op basis van de projectomgeving en belastingsvereisten. SENBO exploiteert continuvormlijnen met meerdere rollen en voert tijdens de productie maatcontroles uit op ribhoogte, plaatbreedte en profielgeometrie. Het bedrijf houdt ook de binnenkomende inspectiegegevens bij van de dikte van het basismetaal en het gewicht van de coating.

Substraatopties

• Gegalvaniseerde staalplaat:Veel voorkomende bouwkwaliteiten zijn Z275 en Z450, met dubbelzijdige zinklaaggewichten van respectievelijk 275 g/m² en 450 g/m². Minimale laagdikte per zijde bedraagt ​​circa 19 μm.
• Al-Zn-gelegeerde staalplaat:De metalen coating bevat ongeveer 55% aluminium, 43,5% zink en 1,5% silicium. De corrosieweerstand is 3 tot 5 maal die van gegalvaniseerd staal. AZ150 is een veelgebruikte kwaliteit.
• Kleurgecoate staalplaat:Gebruikt een gegalvaniseerd of Al-Zn-substraat met een voorbehandeling en organische coating zoals polyester, acryl of fluorkoolstof. Deze optie combineert corrosiebescherming met een decoratieve afwerking.
• Aluminiumlegeringsplaat:Halfharde aluminiumlegeringsplaten met een dikte van 0,6 mm tot 1,2 mm bieden een goede corrosieweerstand en vervormbaarheid. Bij verbindingen met ongelijksoortige metalen is een isolerende barrière vereist om galvanische corrosie te voorkomen.

Vorming en classificatie

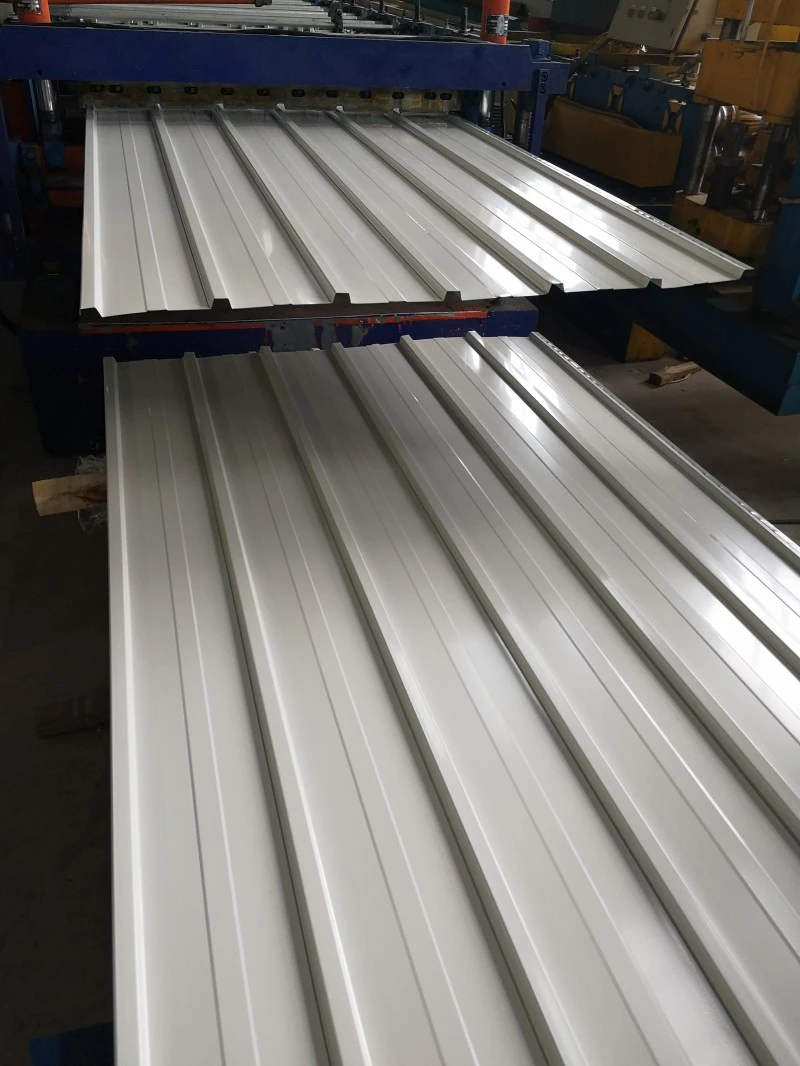

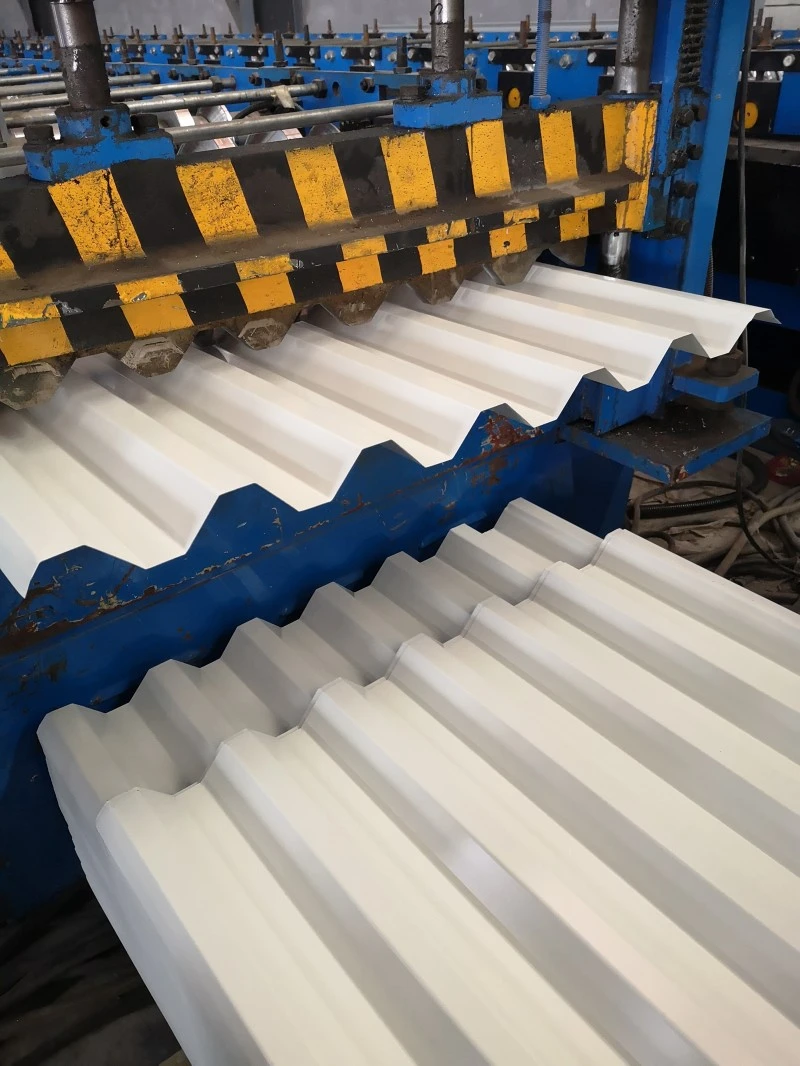

De metalen profielplaten worden gevormd op doorlopende rolvormlijnen en kunnen worden geproduceerd in lengtes van enkele meters tot tientallen meters. Prefabricage in de fabriek biedt een hoge maatnauwkeurigheid, maar wordt beperkt door de transportlengte. Door het ter plaatse vormen wordt de plaatlengte aangepast aan het project, waardoor de eindoverlappingen worden verminderd en materiaal en arbeid worden bespaard. Producten worden op dwarsdoorsnede geclassificeerd in V-vormige, U-vormige, W-vormige, geribbelde, verstijfde en zwaluwstaart-gegroefde typen. Per toepassing omvatten ze dakpanelen, wandpanelen, composiet vloerdelen en gebogen structurele panelen.

Technische specificaties

Projectaanvraaggegevens

1. Industriële gebouwen en magazijnen

Geprofileerde metalen platen worden vaak gebruikt voor dak- en wandbehuizingen in industriële installaties en magazijnen vanwege hun lage eigengewicht en voldoende sterkte. Voor projecten zonder thermische isolatie bedraagt ​​het staalverbruik ongeveer 5 kg/m² tot 11 kg/m². Voor de metalen dakbedekking van het Pingliang Sports Park-complex, geïnstalleerd tussen juni 2020 en juni 2023, werden 0,6 mm dikke, met Al-Zn gecoate geprofileerde staalplaten gebruikt als dakbasislaag. Het project ontving de Silver Award for Engineering Technology tijdens de Building Waterproofing Industry Science and Technology Awards 2024, wat aangeeft dat het materiaal acceptabel presteert in een grote openbare faciliteit.

2. Composiet vloersystemen

In combinatie met beton fungeren geprofileerde staalplaten zowel als permanente bekisting als als trekwapening. Deze aanpak elimineert de noodzaak voor traditionele houten bekistingen en tijdelijke schoren. Om de hechting tussen het staal en het beton te verbeteren, kunnen breekbouten vooraf aan de plaat worden gelast, of kan de plaat worden gevormd met bidirectionele verstijvingsribben. Composietvloersystemen worden veel gebruikt in hoge gebouwen en industriële constructies met meerdere verdiepingen.

3. Gebogen en gebogen constructies

De metalen profielplaten kunnen worden gevormd als vlakke of gebogen panelen. Gebogen platen maken gebogen gebouwen mogelijk die ligger-, plaat- en kolomfuncties combineren in één enkele structurele vorm. Daksystemen kunnen worden geproduceerd als panelen met gebogen of variabele doorsnede en zijn geschikt voor waterdichtheid van klasse I tot en met III met een minimale helling van 1,5 graden.

4. Dakwaterdichting en windbestendigheid

Daksystemen maken doorgaans gebruik van overlappende schroefverbindingen of in elkaar grijpende ontwerpen met hoge naden. De staande naadmethode maakt gebruik van verborgen, niet-penetrerende bevestigingsmiddelen en is toegepast in projecten zoals terminalgebouwen op Beijing Capital International Airport. Het 360° staande felsprofielplaatsysteem van SENBO heeft een paneelbreedte van 430 mm en een ribhoogte van 65 mm. Het is ontworpen voor een drainagehelling van minimaal 5% en een gordingsafstand van maximaal 1,5 m. De verborgen bevestigingsmethode verbetert de weerstand tegen opwaartse wind en vermindert lekpaden in vergelijking met zichtbare bevestigingsmiddelen.

Productkenmerken

• Lichtgewicht en zuinig:Een staalverbruik van 5 kg/m² tot 11 kg/m² voor dakbedekking en een economische overspanning van ongeveer 3,5 m maken het materiaal geschikt voor grote behuizingen.
• Corrosiebestendigheid:Met Al-Zn gecoate platen bieden 3 tot 5 keer de corrosieweerstand van gegalvaniseerd staal. PVDF-coatings verlengen de levensduur in agressieve omgevingen nog verder.
• Profielvariëteit:Er zijn V-vormige, geribbelde, verstijfde en zwaluwstaartprofielen verkrijgbaar. Voor speciale architectonische vormen kunnen gebogen panelen en panelen met variabele doorsnede worden geproduceerd.
• Twee productiemodi:Prefabricage in de fabriek of rolvormen op locatie geeft flexibiliteit in plaatlengte en transportplanning.
• Recyclebaar materiaal:Stalen en aluminium platen kunnen aan het einde van de levensduur worden gerecycled. De platen kunnen ook worden geïntegreerd met fotovoltaïsche systemen voor energieopwekking.

Typische toepassingen

• Dak- en wandbekleding voor industriële installaties en logistieke magazijnen.
• Metalen dakbedekking voor openbare gebouwen zoals stadions, tentoonstellingscentra en luchthaventerminals.
• Composiet vloerdelen voor hoge gebouwen en industriële faciliteiten met meerdere verdiepingen.
• Booggebouwen en tijdelijke constructies die profiteren van een zelfdragende schaalvorm.

Aanbevelingen voor installatie en behandeling

• Bewaar lakens op vlakke steunen en houd ze droog. Gebruik een ademende hoes als buitenopslag onvermijdelijk is.
• Til bundels op met brede stroppen of spreidstangen om vervorming van de ribben en schade aan de coating te voorkomen.
• Knip de vellen af ​​met een schaar of knabbelschaar. Vermijd schurend snijden dat warmte genereert en de metalen of organische coating beschadigt.
• Gebruik bevestigingsmiddelen met ringen die compatibel zijn met het plaatmateriaal om galvanische corrosie te voorkomen.
• Volg de gespecificeerde gegevens over de zijronde en de eindronde. In gebieden met veel wind dient u de dichtheid van de bevestigingsmiddelen aan dakranden en hoeken te verhogen.
• Controleer bij systemen met staande naden de klembevestiging en de naaddichtheid voordat u naar het volgende paneel gaat.

Veelgestelde vragen

Hoe kies ik tussen verzinkte, Al-Zn gecoate en kleurgecoate platen?

De keuze is afhankelijk van de atmosferische omgevings- en uitstralingseisen. Gegalvaniseerde platen zijn zuinig in milde omstandigheden. Met Al-Zn gecoate platen bieden een betere corrosieweerstand en hebben de voorkeur voor kust- of industriële locaties. Met kleur gecoate platen voegen een duurzame decoratieve afwerking toe en worden gekozen wanneer het uiterlijk belangrijk is of wanneer extra coatingbescherming nodig is.

Kunnen geprofileerde metaalplaten zowel voor dak- als wandtoepassingen worden gebruikt?

Ja, maar het profiel en de dikte kunnen verschillen. Dakpanelen moeten omgaan met waterafvoer en windbelasting, terwijl wandpanelen zich meer richten op windbelasting en uiterlijk. Om voor elke toepassing het juiste profiel te selecteren, moeten de spantabellen van de fabrikant worden gebruikt.

Wat is de minimale dakhelling voor deze platen?

Voor overlappende, met schroeven bevestigde systemen is een minimale helling van 5% gebruikelijk. Staande naadsystemen kunnen worden gebruikt op hellingen van slechts 1,5 graden, indien geïnstalleerd met de juiste naadafdichting en drainageontwerp. Er moet ook rekening worden gehouden met de ontwerpwindbelasting en de regenintensiteit van het project.

Hoe wordt bij lange platen omgegaan met thermische uitzetting en krimp?

Lange platen zetten uit en krimpen bij temperatuurveranderingen. Staande naadsystemen maken beweging mogelijk door middel van schuifclips. Bij systemen met overlap moeten het detail van de eindoverlapping en de afstand van de bevestigingsmiddelen zo worden ontworpen dat ze thermische beweging kunnen opvangen. De plaatlengte en het temperatuurbereik moeten door de projectingenieur worden beoordeeld.

Kwaliteitscontrole en documentatie

Leveranciers moeten walstestcertificaten overleggen voor de gewichtsgegevens van basismetalen en coatings. Profielafmetingen zoals ribhoogte, steek en effectieve breedte worden tijdens de productie en vóór verzending gecontroleerd. Voor projecten met specifieke eisen aan de windbelasting kunnen testrapporten of berekeningen worden verstrekt. On-site ontvangstinspectie moet de plaatdikte, profielvorm, coatingconditie en lengte verifiëren ten opzichte van de bestelling.

Selectieoverwegingen

• Identificeer de omgevingscorrosiecategorie van de locatie voordat u het basismateriaal en de coating selecteert.
• Bevestig de ontwerpwindbelasting en -overspanning om de juiste plaatdikte en profiel te kiezen.
• Controleer de dakhelling en de afvoerindeling om waterophoping en lekkage te voorkomen.
• Controleer voor lange, doorlopende platen of de transportroute geschikt is voor de vereiste lengte of maak een plan voor rolvorming ter plaatse.
• Als de plaat wordt gebruikt in een composietvloersysteem, bevestig dan de vereiste breekboutindeling en brandwerendheidseisen.
