Golfplaten dakplaten

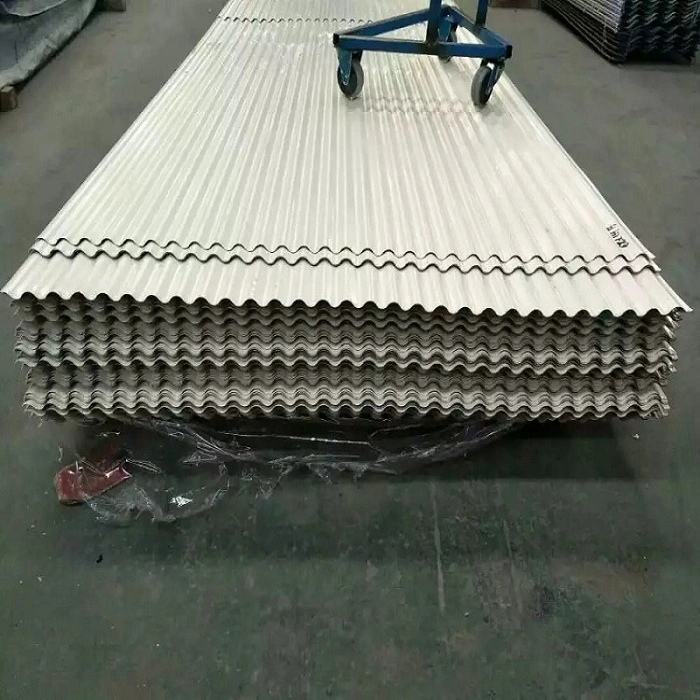

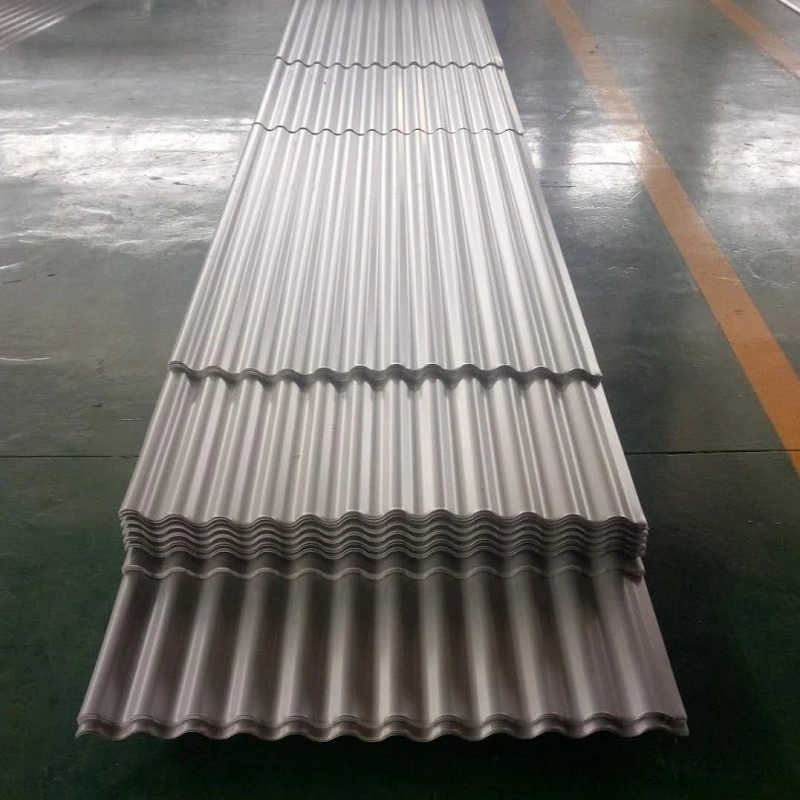

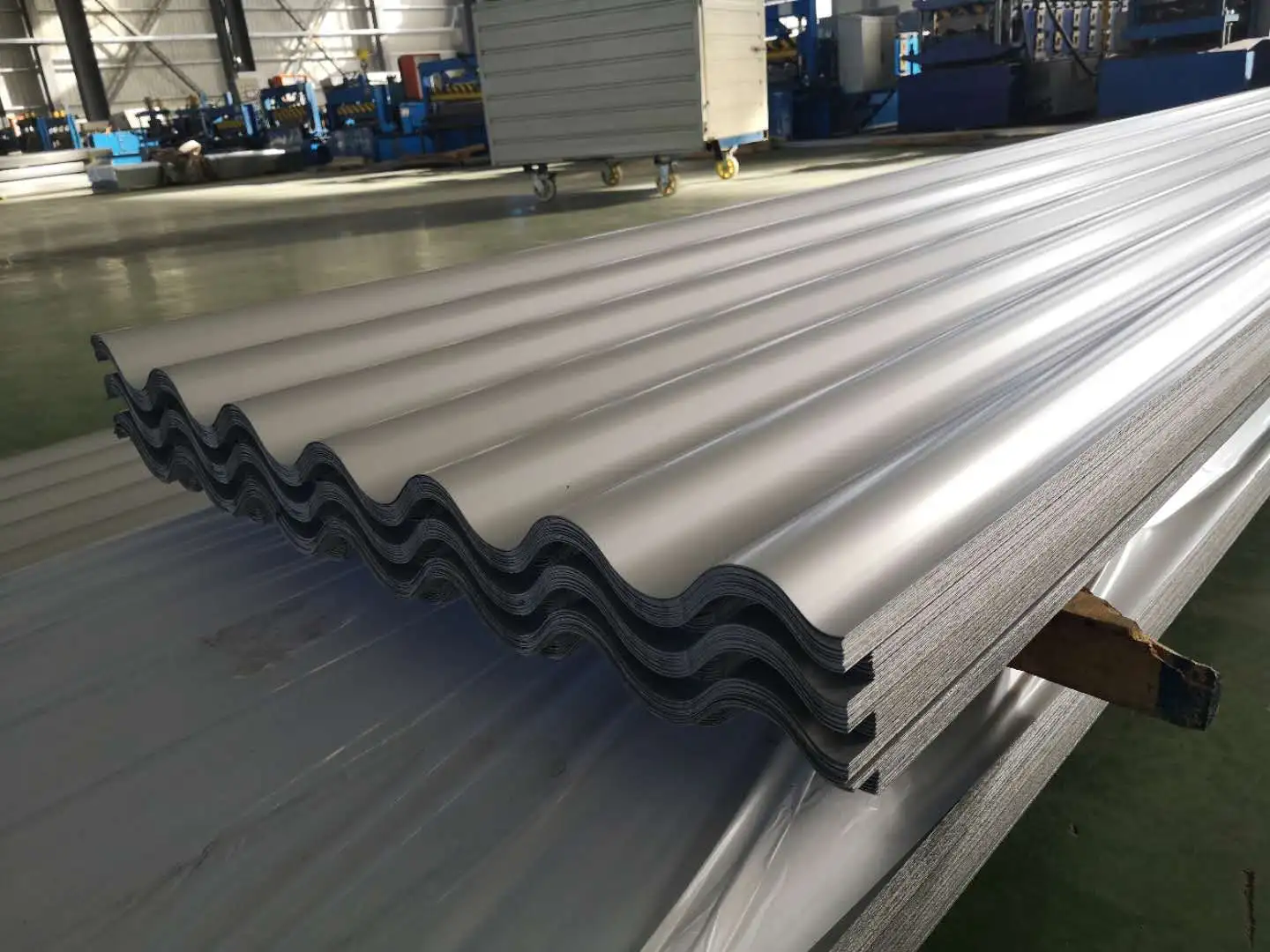

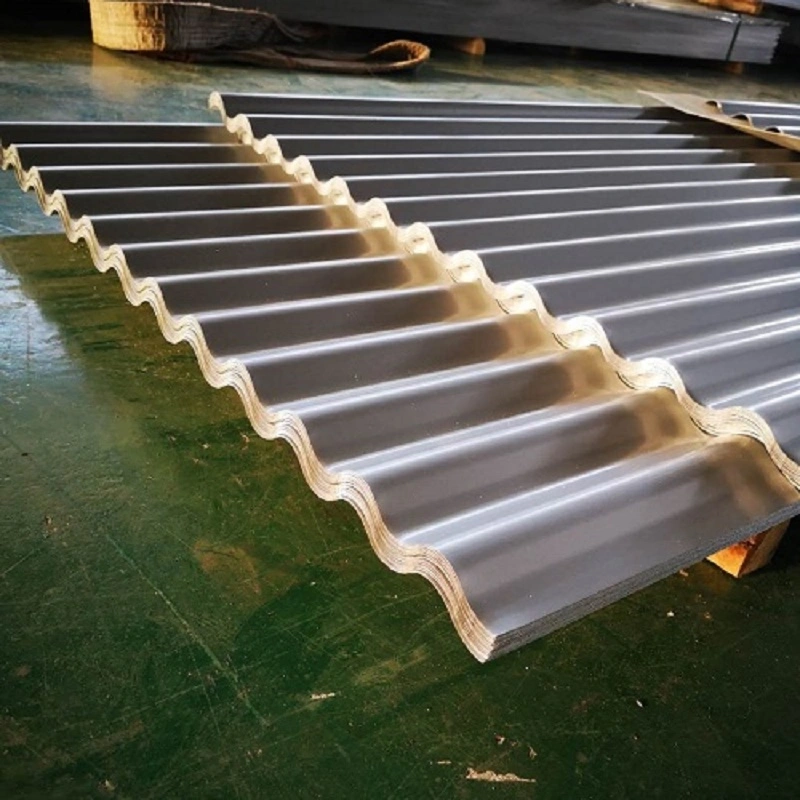

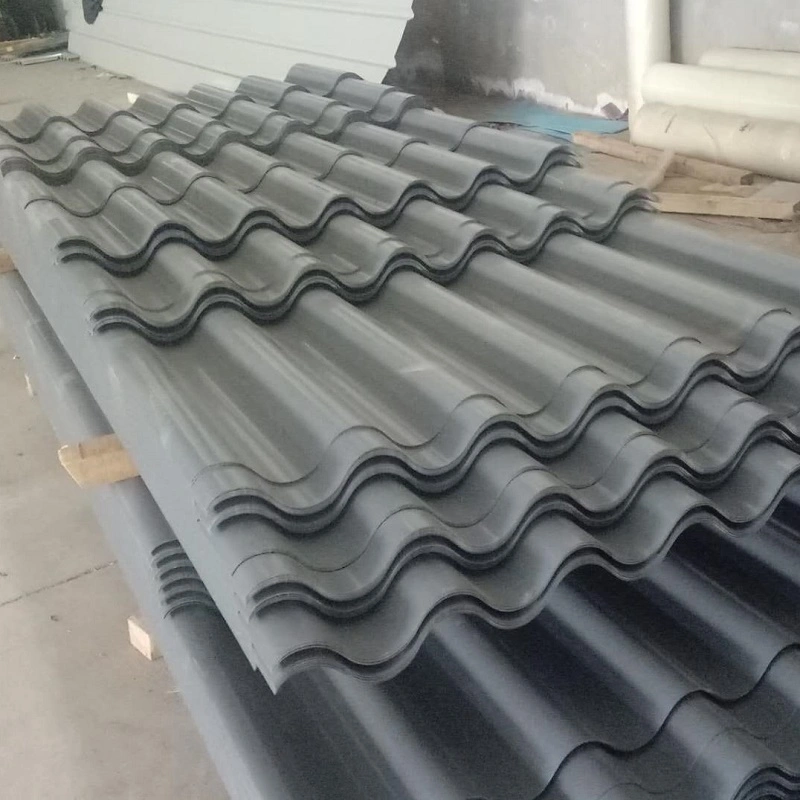

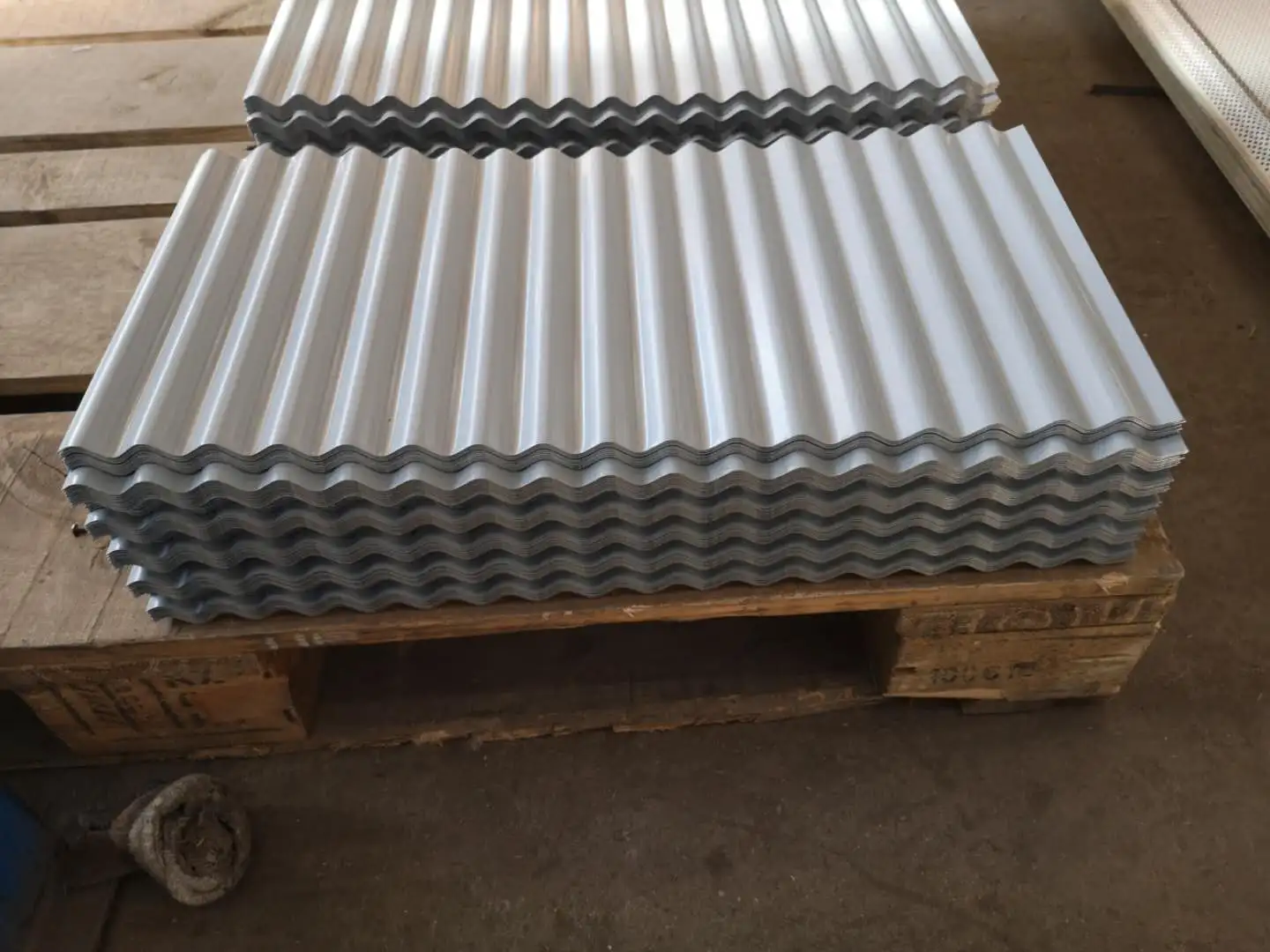

Golfplaten zijn architecturale panelen met een golfachtig profiel, continu gevormd uit metalen spoelen (voorgecoate stalen of gelegeerde platen) met behulp van meerfasige koudwalsapparatuur. De dwarsdoorsnede vertoont een continue sinusoïdale golf of een bijna trapeziumvormige golf; dit structurele ontwerp verbetert aanzienlijk de buigstijfheid van de dunne staalplaat in de richting van de ribbels (parallel aan de ribben), waardoor deze ondanks een dikte van slechts 0,6–1,5 mm aan de eisen inzake draagvermogen en overspanning kan voldoen.

Wat de substraatkeuze betreft, kunnen de volgende materialen worden gekozen op basis van de gebruiksomgeving en duurzaamheidseisen:

Wat de productspecificaties betreft, variëren de gebruikelijke diktes van 0,6 tot 1,5 mm, en de effectieve dekkingsbreedtes van 780 tot 1.200 mm (afhankelijk van het profiel); lengtes kunnen worden aangepast aan de projectvereisten. Producten voldoen aan de nationale norm GB/T 12755-2008 (geprofileerde staalplaten voor de bouw) en relevante internationale normen.

Verificatie van werkelijke prestaties

1. Verificatie van gebogen dakconstructies met grote overspanningen

Het structurele systeem met metalen gebogen golfdaken werd in 1992 vanuit de Verenigde Staten geïntroduceerd; het bestaat uit een gebogen dakconstructie gevormd door rolvormende, voorgecoate stalen rollen. Gekenmerkt door materiaalefficiëntie, snelle constructie, grote overspanningen en uitstekende waterdichtheid, heeft dit type constructie een snelle groei doorgemaakt in de bouwmarkt van mijn land. Momenteel kan het een overspanning bereiken van meer dan 36 meter, waardoor het geschikt is voor gebouwen met grote ruimtes die geen interne ondersteuning nodig hebben, zoals magazijnen, sportlocaties en tentoonstellingshallen. De staalconstructie heeft een dikte van 0,6–1,5 mm, een sterkte van 210–550 MPa en een uiteindelijke levensduur van 40–50 jaar.

2. Verificatie van de dakwaterdichtheid en drainageprestaties

Het sinusoïdale ontwerp van de dwarsdoorsnede van golfplaten dakpanelen zorgt voor uitstekende drainageprestaties. In regio's met veel regenval is het drainagesysteem vooral van cruciaal belang voor schuine daken met golfplaten. De golfhoogte en -helling zijn geoptimaliseerd op basis van de vloeistofdynamica om een ​​snelle afvoer van de valleien naar de dakrand te garanderen, waardoor het risico op daklekkage wordt geminimaliseerd. In praktische toepassingen moet de drainagehelling voor golfplaten dakbedekking minimaal 5% zijn om te voldoen aan de waterdichtheidsnormen voor gebouwen.

3. Verificatie van de duurzaamheid: levensduur van 50 jaar voor aluminium-magnesium-mangaanlegeringen

Golfplaten gemaakt van een aluminium-magnesium-mangaanlegering bieden uitstekende corrosieweerstand en zelfherstellend vermogen, en hebben een levensduur tot 50 jaar. Op het oppervlak van het materiaal vormt zich op natuurlijke wijze een dichte, beschermende film van aluminiumoxide, die een corrosieweerstand biedt die aanzienlijk beter presteert dan gegalvaniseerd staal in maritieme klimaten en industriële omgevingen. Deze panelen zijn geschikt voor structuren zoals autodealers, moderne industriële fabrieken, tentoonstellingshallen en film-/televisieproductiebases; gebruikelijke diktes variëren van 0,7 mm tot 1,2 mm.

4. Verificatie van de weerstand tegen windopwaartse kracht

Gegolfde dakpanelen worden via beugels of bevestigingsmiddelen met dakgordingen verbonden, waarbij de continue in elkaar grijpende of overlappende configuratie van het golfprofiel een structureel systeem creëert dat bestand is tegen windbelasting. Bij gebogen dakconstructies met grote overspanningen zorgt de combinatie van de gebogen vorm van het paneel en de gegolfde dwarsdoorsnede voor een superieur draagvermogen tegen windkrachten, waardoor het een ideale keuze is voor dakbedekkingssystemen in gebieden die gevoelig zijn voor tyfoons.

Belangrijkste specificaties in één oogopslag

Belangrijkste voordelen

Gegolfd profiel: Lichtgewicht en toch hoge sterkte: Het sinusvormige ontwerp verbetert aanzienlijk de buigstijfheid van dunne platen; diktes van 0,6–1,5 mm voldoen aan de standaardvereisten voor dakoverspanningen en verminderen tegelijkertijd de structurele belastingen.

Uitstekende afvoerprestaties: De troggen van het gegolfde oppervlak vormen natuurlijke afvoerkanalen, waardoor een soepele waterafvoer wordt gegarandeerd – ideaal voor gebouwen met schuine daken in gebieden met veel regen.

Diverse materialen voor flexibele selectie: Opties variëren van economisch gegalvaniseerd staal en corrosiebestendig Al-Zn-gecoat staal tot duurzame Al-Mg-Mn-legering (tot 50 jaar levensduur), waardoor een flexibele selectie mogelijk is op basis van de projectomgeving en het budget.

Mogelijkheid voor boogconstructies met grote overspanningen: Het gebruik van een metalen gebogen golfdaksysteem maakt kolomvrije ruimtes met grote overspanningen van meer dan 36 meter mogelijk, wat een snelle constructie en materiaalefficiëntie biedt.

Snelle installatie en efficiënte constructie: prefabricage in de fabriek gecombineerd met montage ter plaatse – met behulp van naad- of overlappende verbindingsmethoden – maakt grote dagelijkse installatieoppervlakken mogelijk en verkort de bouwcyclus van de dakbedekking aanzienlijk.

Toepassingen

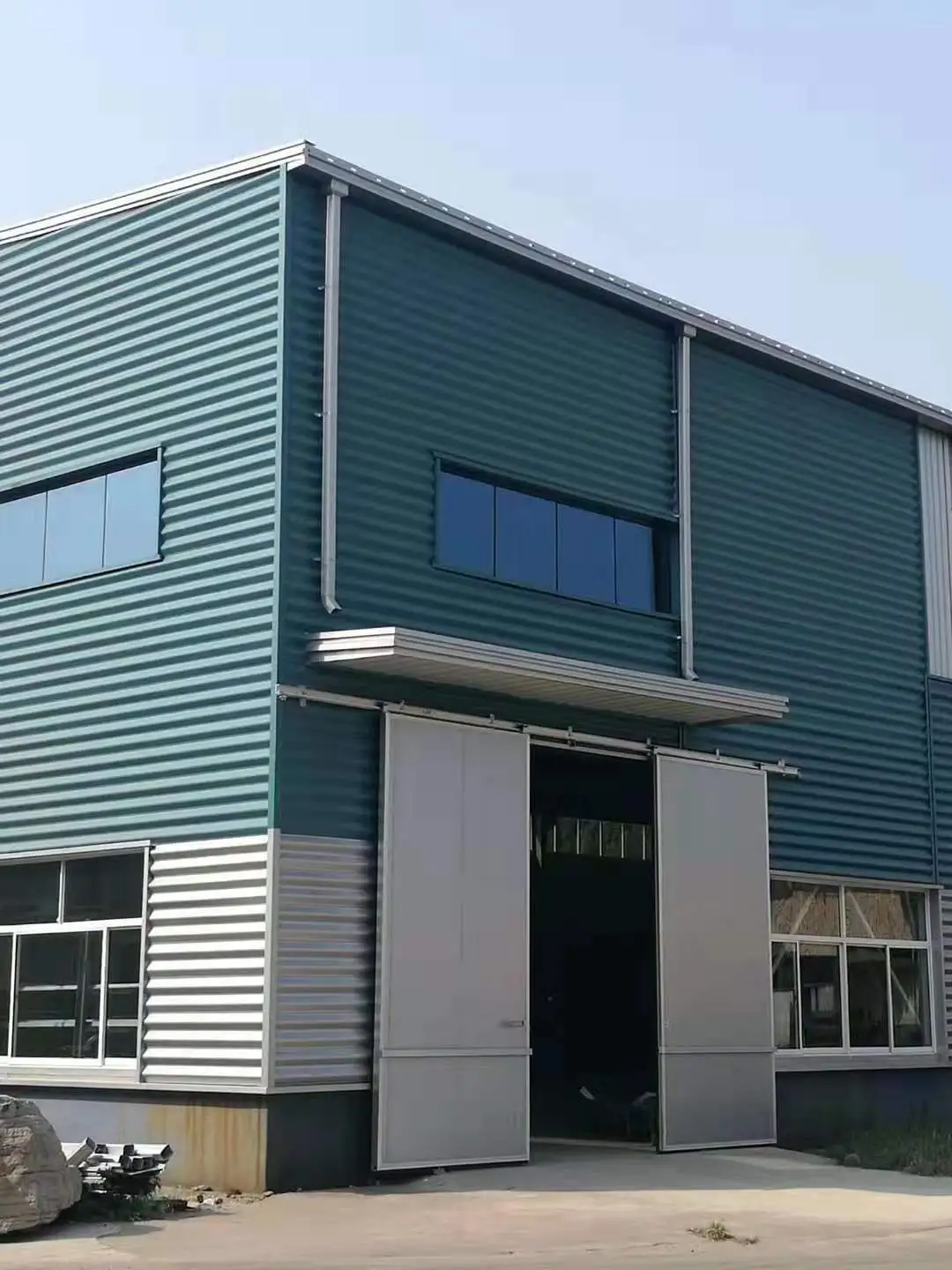

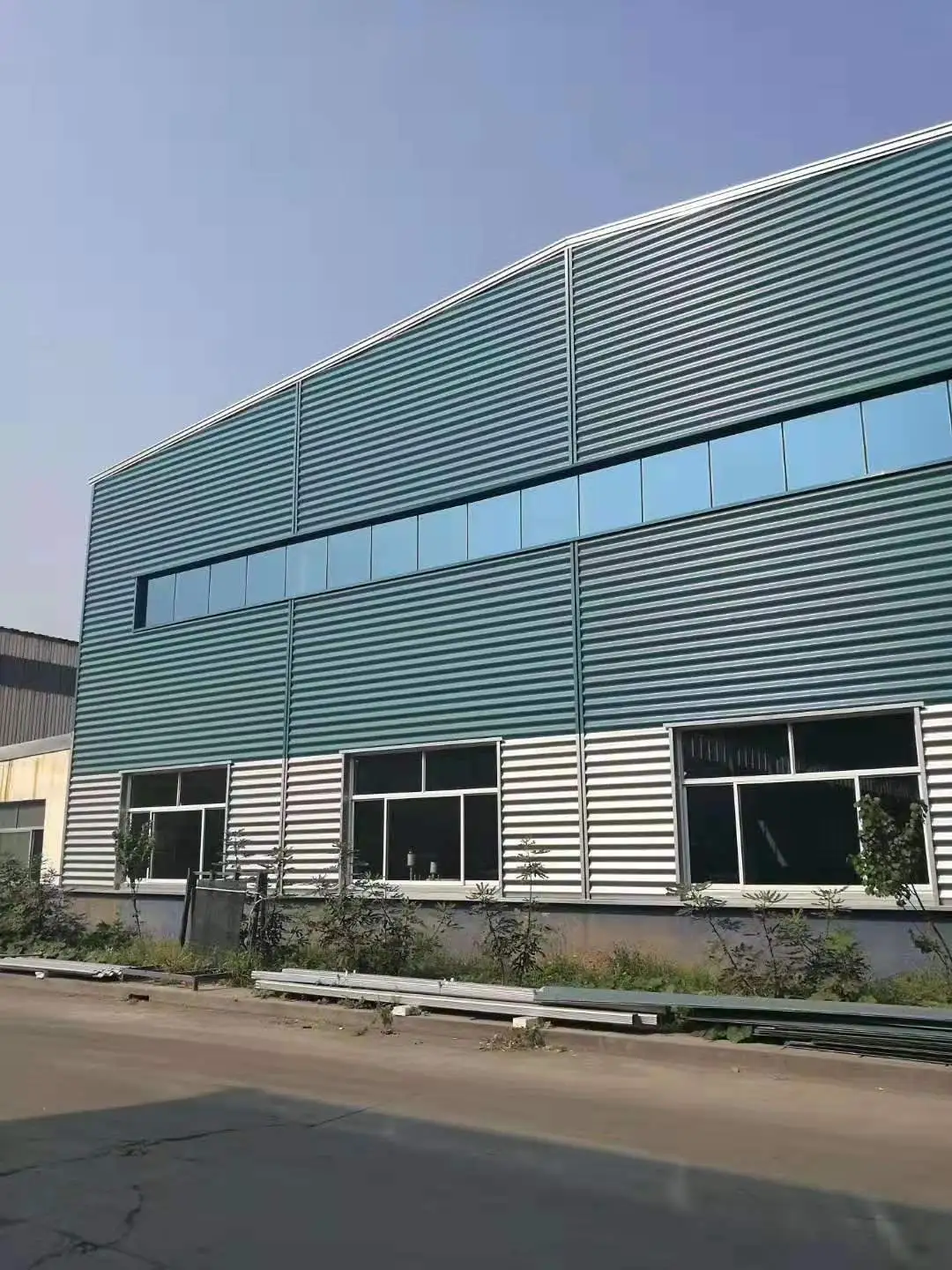

Metalen daksystemen voor industriële installaties en logistieke magazijnen (gegalvaniseerde of kleurgecoate golfplaten).

Schuine daken voor woongebouwen in gebieden met veel regen (golfplaten).

Boogdaken voor stadions met grote overspanningen, tentoonstellingshallen en film-/tv-productiebases (golfplaten van aluminium-magnesium-mangaan).

Weerbestendige dakbedekking voor gebouwen in kust- of corrosieve omgevingen (gecoate Al-Zn-legering of aluminium-magnesium-mangaan golfplaten).

Waarom kiezen voor golfplaten dakplaten?

Bent u op zoek naar efficiënte, betrouwbare dakbedekkingsmaterialen voor industriële installaties, magazijnen of grote overspanningen? Golfplaten bieden een hoge sterkte-gewichtsverhouding dankzij hun sinusoïdale dwarsdoorsnedeontwerp. Ze voldoen aan diverse eisen op het gebied van weerbestendigheid door middel van materiaalopties zoals gegalvaniseerd staal, Al-Zn-legeringscoating, kleurcoating en aluminium-magnesium-mangaanlegeringen. Bovendien maken metalen gebogen golfplaten daksystemen kolomvrije binnenruimtes mogelijk met overspanningen van meer dan 36 meter. Deze producten voldoen aan de nationale norm GB/T 12755-2008 en zijn effectief gebleken in talrijke technische projecten. Kies voor gegolfde dakplaten: een geoptimaliseerd dwarsdoorsnedeprofiel gecombineerd met flexibele materiaalkeuze biedt een dakbedekkingsoplossing die een lichtgewicht constructie in evenwicht brengt met uitzonderlijke betrouwbaarheid.
