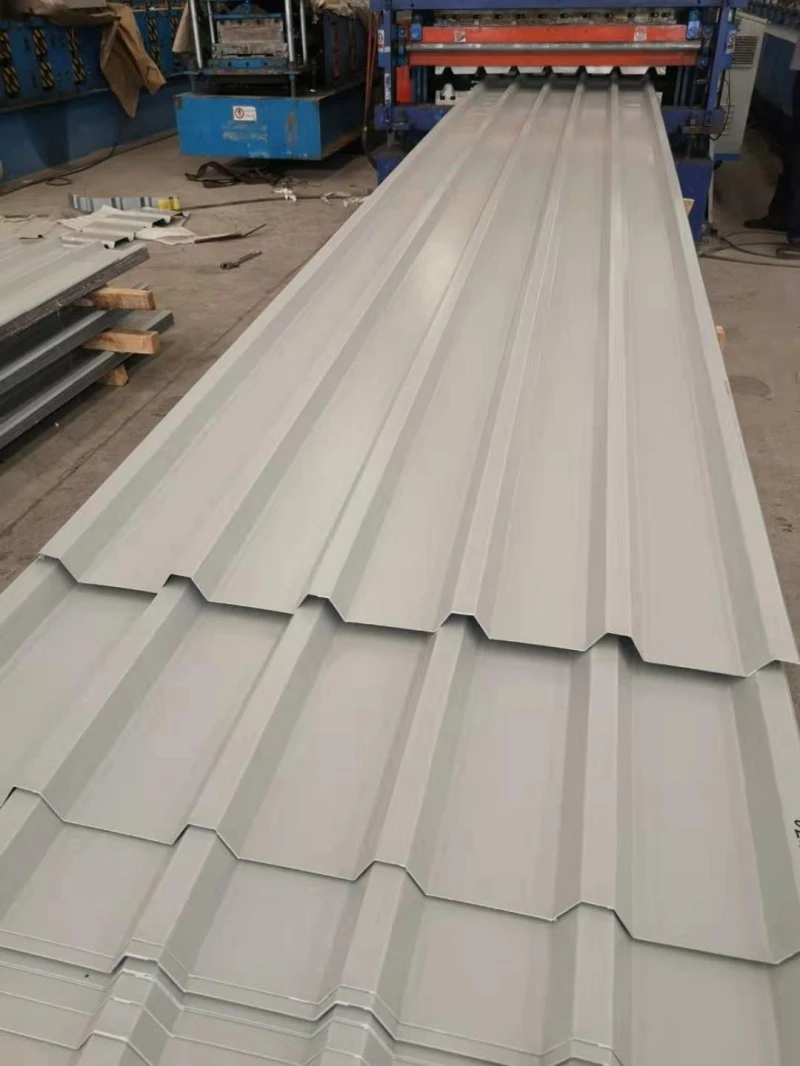

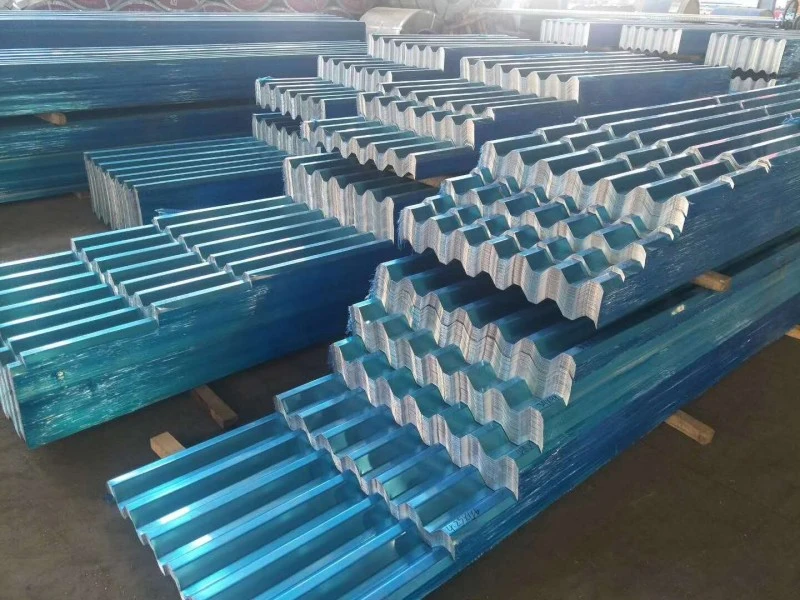

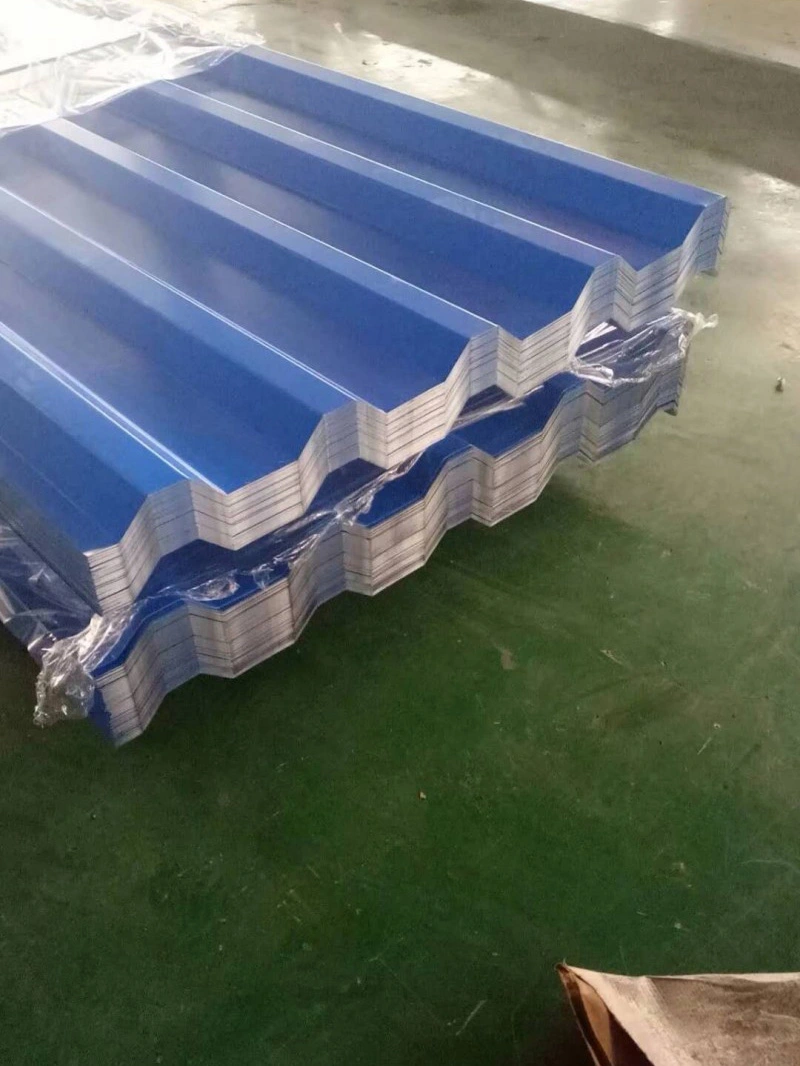

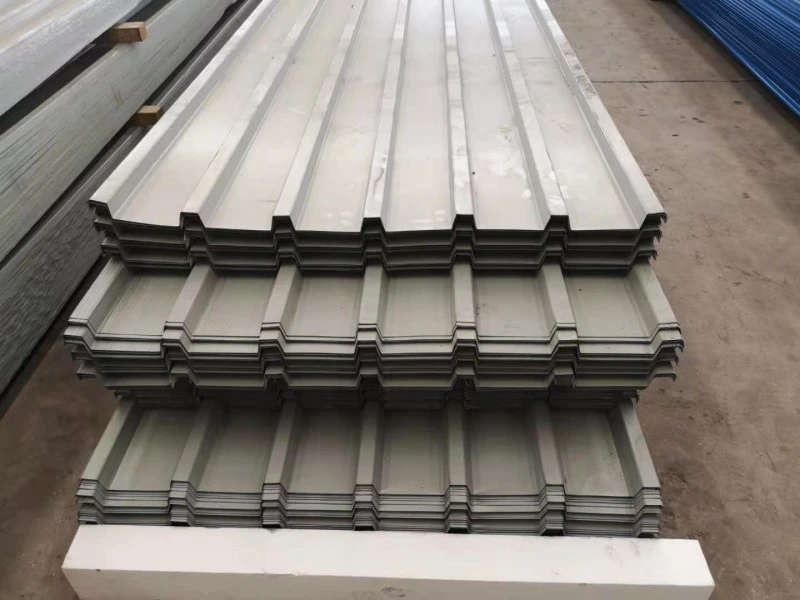

Kleurgecoate stalen dakplaat

Kleurgecoate stalen dakplaten gemaakt van voorgelakt staalspiraal worden door middel van koudwalsen gevormd tot een golfprofiel. Elke plaat combineert een stalen kern, een metalen coating aan beide zijden en een uitgeharde organische afwerking. Het basismetaal is doorgaans Q235B of DX51D, en de beschermende metaallaag kan zink of aluminium-zink zijn met een coatinggewicht van 40 g/m² tot 275 g/m² per zijde. Het verfsysteem omvat doorgaans een primer en een polyester toplaag van minimaal 20 μm, terwijl PVDF gereserveerd is voor locaties met sterkere UV-blootstelling of zoutnevel. SENBO voert inkomende controles uit op de dikte van de rol en het gewicht van de coating, en de rolvormlijnen zijn ingesteld om de ribgeometrie en effectieve breedte tijdens de productie te verifiëren.

Gemeenschappelijke profielen en afmetingen

• YX35-125-750:ribhoogte 35 mm, ribafstand 125 mm, effectieve breedte 750 mm.
• YX25-210-840:ribhoogte 25 mm, ribafstand 210 mm, effectieve breedte 840 mm.
• YX15-225-900:ribhoogte 15 mm, ribafstand 225 mm, effectieve breedte 900 mm.

De plaatlengte wordt op bestelling gesneden en doorlopende lengtes zijn mogelijk als het transport dit toelaat. De profielkeuze heeft invloed op de overspanning, het drainagegedrag en het uiterlijk.

Parametertabel

Testgegevens en projectfeedback

Mechanisch gedrag

De ondergrond moet een treksterkte vertonen van minimaal 270 MPa. Voor YX35-125-750 bedraagt ​​de druksterkte ongeveer 200 MPa, wat voldoende is voor niet-dragende en secundaire structurele omhulsels. De diktevariatie wordt beperkt tot ±0,02 mm, en de vlakheid is beperkt tot 3 mm per meter om waterretentie op het afgewerkte dak te voorkomen.

Hechting en corrosiebestendigheid

Cross-cut testen vereisen dat het loslatingsgebied van de coating op of onder de 5% blijft. De zoutsproeiprestaties worden doorgaans gespecificeerd als geen rode roest na 500 uur voor standaardmateriaal. Hogere zinklaaggewichten verbeteren dit resultaat. De werkelijke eis moet worden afgestemd op de projectlocatie en de atmosferische corrosiecategorie.

Waterafvoer

De gegolfde vorm geleidt regenwater via de troggen naar de dakrand. Overlappingsverbindingen worden afgedicht met waterdichte ringen en kit. Een minimale helling van 5% wordt aanbevolen. Een correcte uitlijning van de gording en plaatsing van de bevestigingsmiddelen helpen waterplassen en lekkages te voorkomen.

Voorbeeld van thermische prestaties

Bij een proefproject in het Chongming-district, Shanghai, werd een warmte-isolerende coating aangebracht op bestaande gekleurde stalen dakbedekking. Na de behandeling daalde de oppervlaktetemperatuur van 63°C naar 33°C en daalde de binnentemperatuur met ongeveer 8°C. Hoewel de isolatiecoating het grootste voordeel opleverde, laat de case zien hoe de metalen plaat kan worden gecombineerd met aanvullende oppervlaktebehandelingen voor energiebesparing.

Installatiesnelheid

In de fabriek geproduceerde platen kunnen snel ter plaatse worden geïnstalleerd. De dagelijkse productie van rolvormen kan 3.000 meter bereiken. In combinatie met een stalen frame kunnen luifels en magazijndaken in korte tijd worden voltooid. Lange platen verminderen het aantal eindoverlappingen, waardoor ook de potentiële lekpunten worden verlaagd.

Ontwerp- en installatienotities

• Houd spoelen en platen droog vóór installatie. Buitenopslag vereist bodemvrijheid en een ademende hoes om condensatie te voorkomen.
• Gebruik snijgereedschap dat geen hoge hitte produceert. Scharen en knabbelscharen hebben de voorkeur boven schuurschijven.
• Werk snijranden en krassen onmiddellijk bij met een compatibele reparatielak.
• Selecteer bevestigingsmiddelen en ringen die compatibel zijn met de coating om galvanische corrosie te minimaliseren.
• Volg de gespecificeerde gegevens over de zijronde en de eindronde. In gebieden met veel wind verhoogt u de dichtheid van de bevestigingsmiddelen nabij randen en randen.
• Controleer de gordingafstand en uitlijning voordat u de platen plaatst. Verkeerd uitgelijnde gordingen kunnen zichtbare golvingen veroorzaken en de ribben belasten.

Vragen uit projecten

Welke helling is nodig voor een dak zonder waterdichtingsmembraan?

Een helling van 5% of meer is typisch voor enkelwandige profielen. In speciale gevallen kunnen lagere hellingen worden gebruikt, maar aanvullende afdichtings- en drainagemaatregelen moeten worden ontworpen en beoordeeld door de projectingenieur.

Hoe kies ik het gewicht van de zinklaag?

De atmosferische corrosiviteitscategorie van de locatie moet eerst worden geëvalueerd. Milde landelijke gebieden kunnen prima zijn met 40 g/m² tot 90 g/m². Kust- of industriële zones vereisen vaak 150 g/m² of meer, of een aluminium-zinkcoating met gelijkwaardige prestaties.

Kunnen de platen op gebogen daken worden geïnstalleerd?

Sommige profielen kunnen tot een grote straal worden gebogen. De minimale straal is afhankelijk van de ribhoogte, plaatdikte en coatingflexibiliteit. De fabrikant moet de vervormingslimiet bevestigen voordat de bestelling wordt geplaatst.

Wat veroorzaakt kleurvariatie tussen batches?

Kleurvariatie kan optreden wanneer rollen uit verschillende productieruns komen. Voor een groot dak of muur is het veiliger om al het materiaal voor hetzelfde oppervlak uit één batch te bestellen. Wanneer dit niet mogelijk is, vraag dan een kleurmeting aan en stel een tolerantie in, bijvoorbeeld ΔE ≤ 1,5.

Aankoop- en inspectiechecklist

• Bevestig de substraatkwaliteit en het coatinggewicht op het fabriekscertificaat vóór productie.
• Vraag een monster aan van de werkelijke verfkleur en keur deze goed voordat u de rol slit.
• Controleer de plaatdikte, ribhoogte en effectieve breedte bij ontvangst. Materiaal buiten tolerantie afkeuren.
• Inspecteer de coating op krassen, spoelbreuken of ongelijkmatige kleuren. Kleine beschadigingen kunnen worden gerepareerd, maar grote beschadigingen moeten worden vervangen.
• Als het dak aan een specifieke windopwaartse waarde moet voldoen, vraag dan testgegevens of berekeningen op voor het geselecteerde profiel en de lay-out van de bevestigingsmiddelen.
• Voor projecten waarbij de brandprestaties van belang zijn, moet u er rekening mee houden dat een enkele metalen plaat niet brandbaar is, maar dat de volledige dakconstructie brandbare isolatie of onderlagen kan bevatten die afzonderlijk moeten worden beoordeeld.
