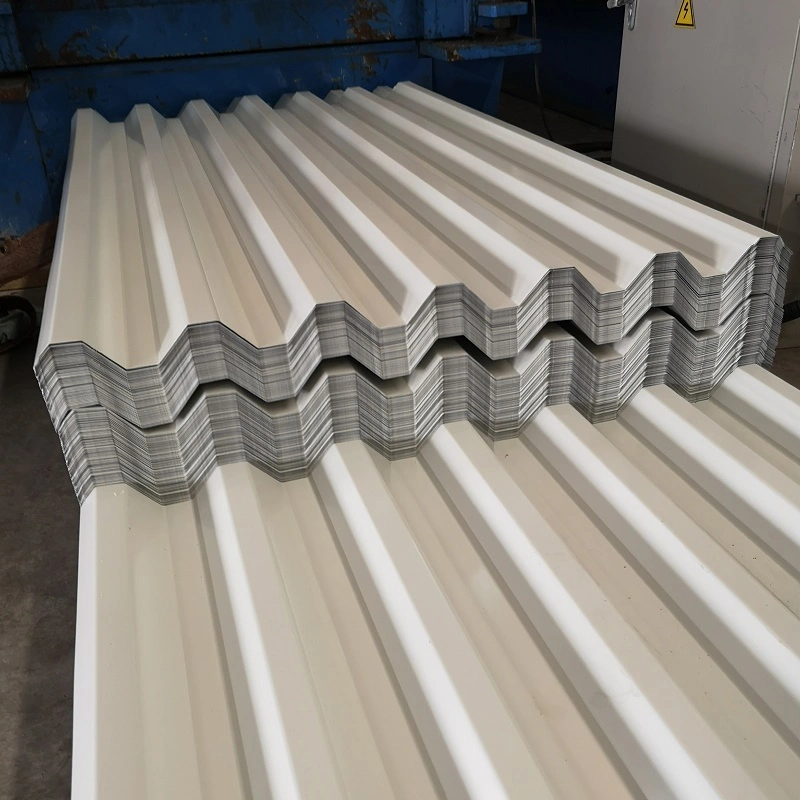

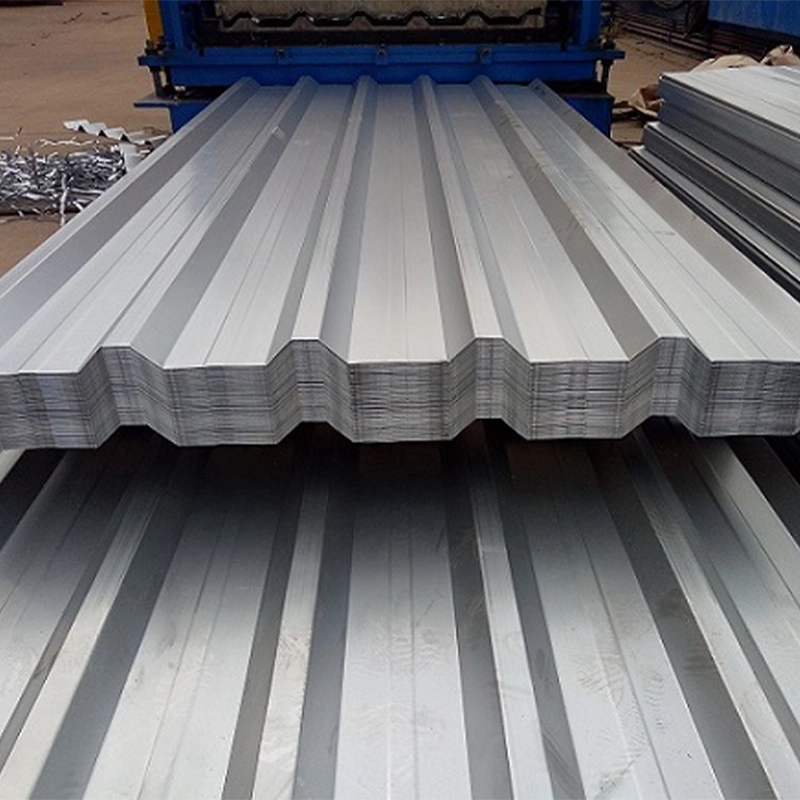

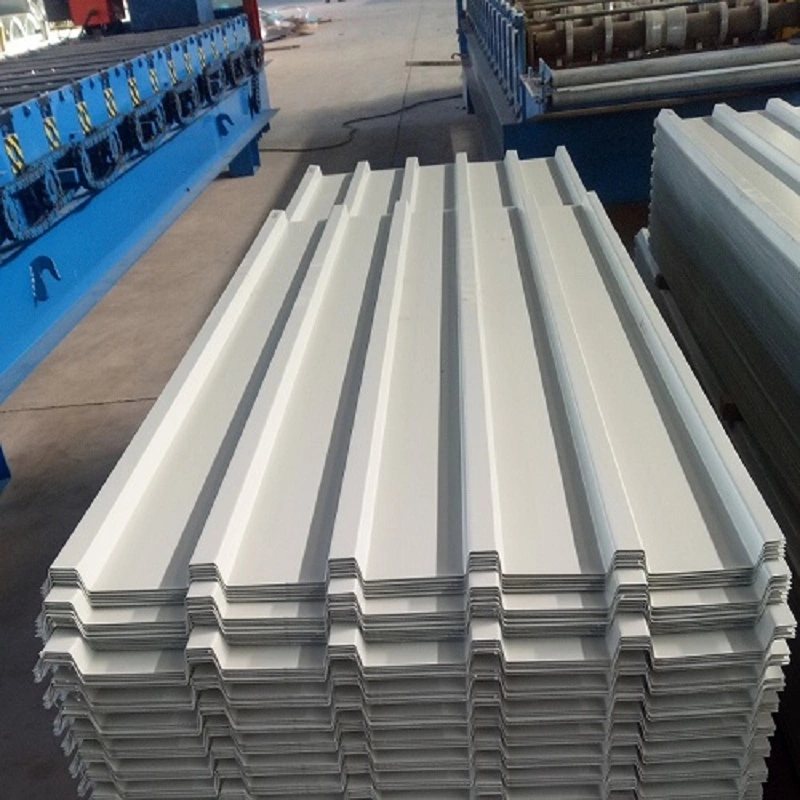

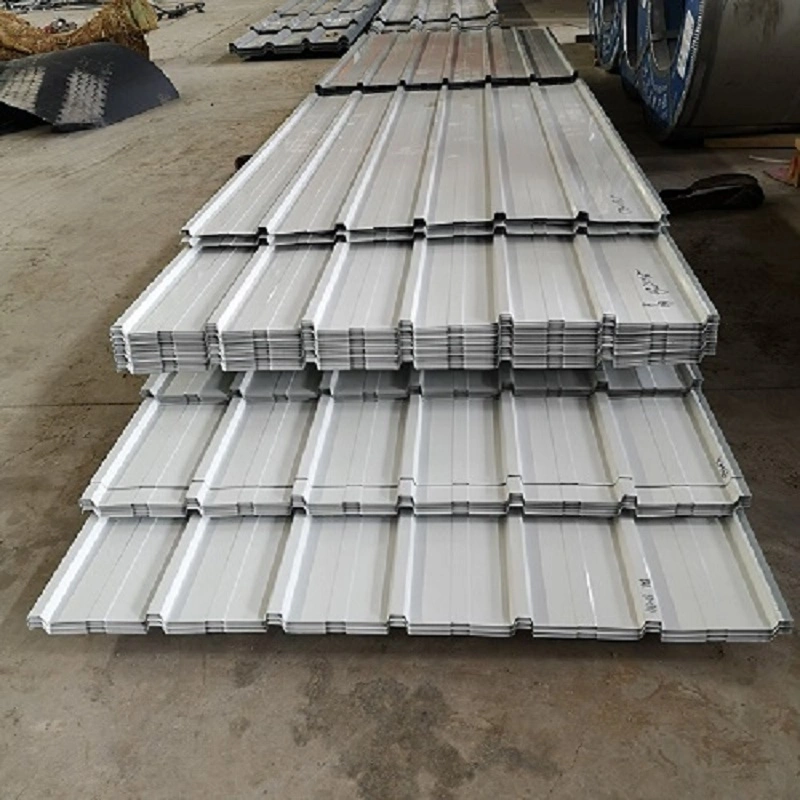

Kleurgecoate gegolfde staalplaat

Kleurgecoate golfstaalplaat wordt geproduceerd door een voorgelakte stalen spoel tot een golfprofiel te vormen. De basisspiraal is van koudgewalst of thermisch verzinkt staal met kwaliteiten zoals DX51D, Q195 of SGCC. Vóór het verven wordt het oppervlak ontvet, gefosfateerd en gechromateerd. De spoel krijgt vervolgens een walscoating, meestal polyester of PVDF, met een droge laagdikte aan de bovenzijde van 15 μm tot 25 μm en een dikte aan de achterkant van 5 μm tot 10 μm. SENBO levert deze platen na controle van de spoeldikte, het coatinggewicht en de toestand van het oppervlak. Het rolvormproces omvat periodieke verificatie van de profielgeometrie.

De kleurgecoate gegolfde staalplaat wordt koud gevormd tot een dwarsdoorsnede van parallelle ribben en valleien. Deze vorm zorgt voor een hoge buigstijfheid in de lengterichting en een effectieve waterafvoer, terwijl de materiaaldikte tussen 0,2 mm en 1,2 mm blijft. Veel voorkomende profielen zijn YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 en YX51-250-750. Effectieve dekkingsbreedtes variëren van 300 mm tot 1.150 mm. De plaatlengte wordt op bestelling gesneden. Het product volgt GB/T 12755-2008, waarin vereisten voor materiaalsamenstelling, mechanische eigenschappen, coating en maattoleranties worden gespecificeerd.

Belangrijkste specificaties

Productkenmerken

• Lichtgewicht met voldoende stijfheid:Het gegolfde profiel verhoogt de buigstijfheid zonder materiaaldikte toe te voegen, wat de structurele belastingen helpt verminderen.
• Effectieve drainage:Het parallelle rib- en dalpatroon verplaatst regenwater snel naar de dakrand en vermindert het aantal dwarse overlappingen.
• Corrosiebescherming:Een gegalvaniseerde of Al-Zn metaallaag plus een organische toplaag vormen twee barrières tegen atmosferische corrosie.
• Flexibiliteit in kleur en maat:Er zijn RAL-kleuren beschikbaar en de plaatlengte, -dikte en -profiel kunnen worden aangepast aan de projecttekeningen.
• Snelle installatie:In de fabriek geprefabriceerde platen worden rechtstreeks op gordingen geïnstalleerd, waardoor het werk op de bouwplaats wordt verkort in vergelijking met ter plaatse gestorte of metselwerksystemen.

Voorbeelden van veldtoepassingen

1. Dak- en muurbehuizingen voor industriële gebouwen

Deze kleurgecoate golfplaten worden vaak gebruikt voor daken en muren in industriële installaties en magazijnen. Het profiel van het type 760 is gebruikelijk voor dakbedekking omdat de geometrie ervan een goede afwatering ondersteunt en het aantal zijoverlappingen beperkt. In één kustproject gebruikte een fabriek van 48.000 m² bij Southeast Copper Industry een gekleurd stalen dak met een gedistribueerd fotovoltaïsch systeem. Het dak presteerde acceptabel onder de regenachtige omstandigheden in de regio, wat de geschiktheid van het materiaal voor grote fabrieksomhulsels aantoont.

2. Modulaire gebouwen en tijdelijke constructies

Golfplaten met een kleurcoating zijn zeer geschikt voor modulaire en tijdelijke constructies omdat ze licht, gemakkelijk te snijden en snel te installeren zijn. Het Shanghai Nanhe Branch Line Park-project omvatte een station dat in 45 dagen met kleurgecoate golfplaten dakbedekking en modulaire methoden werd gebouwd. Soortgelijke toepassingen zijn onder meer geprefabriceerde cabines, tijdelijke kantoren, terreinborden en luifels.

3. Speciale behuizingen

Het profiel wordt ook gebruikt in bepaalde gespecialiseerde omgevingen, zoals het interieur van scheepscabines. In dat geval zorgt de golf voor vlakheid van het oppervlak en een visuele structuur, terwijl er minder lichte stalen frames nodig zijn achter het paneel.

Opmerkingen over gebruik ter plaatse en installatie

• Houd de lakens droog en bewaar ze op vlakke steunen. Als opslag buiten nodig is, gebruik dan een ademende hoes en til de stapel op.
• Hanteer bundels met brede stroppen om beschadiging van de ribben of krassen op de verf te voorkomen.
• Gebruik een schaar of knabbelschaar om te knippen. Vermijd schuurschijven die warmte genereren en de coating aan de snijrand kunnen beschadigen.
• Specificeer bevestigingsmiddelen en ringen die compatibel zijn met de plaatcoating om galvanische corrosie te minimaliseren.
• Volg de rondegegevens van de fabrikant voor zijronden en eindronden. Breng kit aan op de aangegeven plaatsen voor de dakhelling en de windzone.
• Controleer de gordinguitlijning voordat u de platen plaatst. Een verkeerde uitlijning kan zichtbare golving veroorzaken en de ribben belasten.

Kwaliteitscontrole en documentatie

Molencertificaten moeten de kwaliteit van het basismetaal, het gewicht van de gegalvaniseerde coating en de dikte van de verffilm bevestigen. Tijdens de productie worden profielafmetingen zoals ribhoogte, steek en effectieve breedte regelmatig gecontroleerd. Vóór verzending worden de platen geïnspecteerd op coatingdefecten, krassen op het oppervlak en maatnauwkeurigheid. Voor grote projecten kunnen indien nodig monsters worden verzonden voor zoutsproeitests van derden of versnelde verweringstests.

Selectieoverwegingen

• Identificeer de atmosferische corrosiecategorie van de locatie voordat u het gewicht van de gegalvaniseerde coating en het verftype selecteert.
• Bevestig de ontwerpwindbelasting en gordingafstand om de juiste plaatdikte en profiel te kiezen.
• Controleer de dakhelling en de afvoerindeling om plassen te voorkomen en ervoor te zorgen dat het water naar de dakrand stroomt.
• Plan voor lange, doorlopende platen de transportroute en de toegang tot de locatie. Rolvormen op locatie kan een optie zijn als het transport beperkt is.
• Als het gebouw zich in een gebied met een hoog brandrisico bevindt, houd er dan rekening mee dat de metalen plaat zelf niet brandbaar is, maar dat de totale dakconstructie inclusief isolatie afzonderlijk moet worden beoordeeld.

Veelgestelde vragen

Hoe kies ik tussen PE- en PVDF-coatings?

PE is een standaard, economische afwerking voor algemene industriële gebouwen in milde omgevingen. PVDF biedt een beter kleurbehoud en weerstand tegen UV en zoutnevel, waardoor het de voorkeur verdient voor kustgebieden of zeer corrosieve locaties. De keuze moet aansluiten bij de verwachte levensduur van het project en de blootstelling aan het milieu.

Wat is de minimale dakhelling voor golfplaten met kleurcoating?

Voor met schroeven bevestigde, gelepte systemen wordt doorgaans een helling van 5% aanbevolen. Lagere hellingen vereisen extra afdichtings- en drainageontwerp, en het acceptabele minimum moet worden bevestigd door de projectingenieur op basis van de lokale regenintensiteit.

Kunnen deze platen op gebogen daken worden geïnstalleerd?

Sommige profielen kunnen door middel van rolvormen of kantpersen tot een grote straal worden gebogen. De minimale straal is afhankelijk van de plaatdikte, ribgeometrie en coatingflexibiliteit. De leverancier moet de vormlimiet bevestigen voordat de bestelling wordt geplaatst.

Hoe wordt de kleurconsistentie op een groot dak behouden?

Alle platen voor hetzelfde oppervlak moeten zoveel mogelijk uit dezelfde spoelbatch worden besteld. Als meerdere batches onvermijdelijk zijn, vraag dan een kleurmeting aan en spreek een tolerantie af, bijvoorbeeld ΔE ≤ 1,5. Een juiste opslag- en installatievolgorde helpt ook zichtbare variatie te voorkomen.
